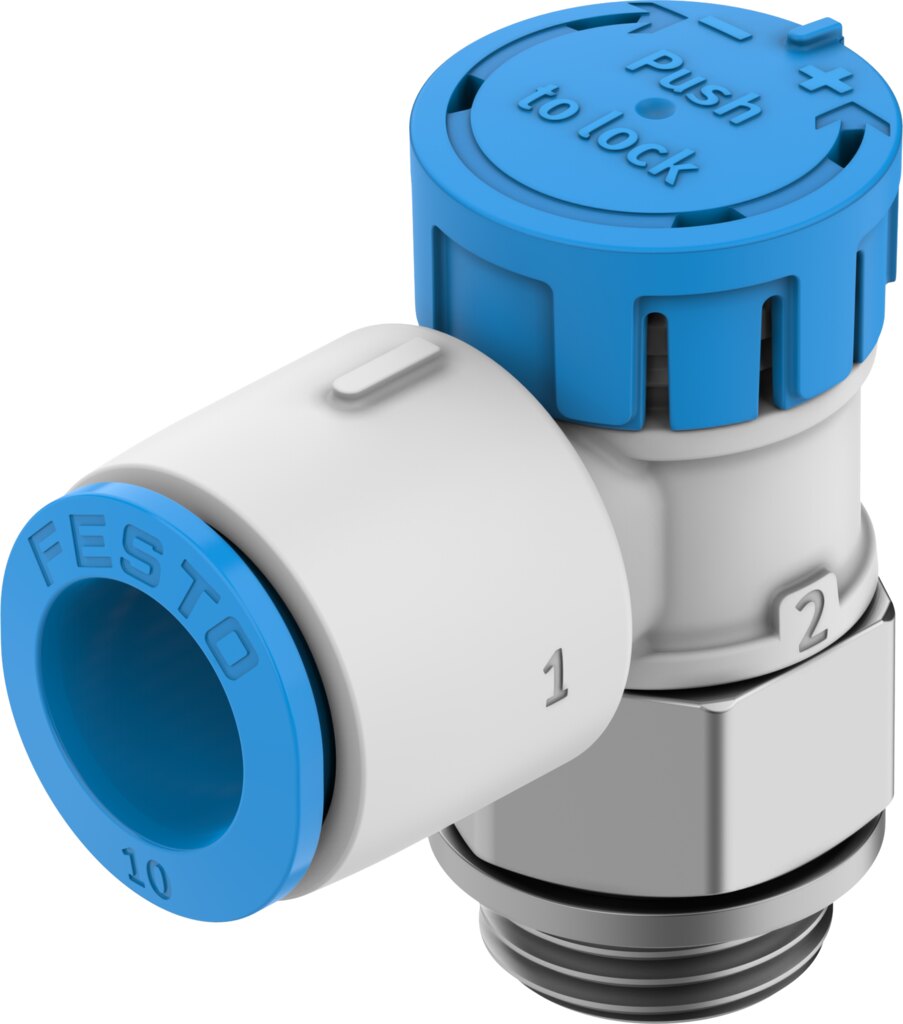

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis
Drossel-Rückschlagventil für Abluft, M5 und QS-6, 105 l/min VFOE-LE-T-M5-Q6 - Festo 8068724
Mit VFOE-LE-T-M5-Q6 wird die Kolbengeschwindigkeit über die Drosselung der Abluft geregelt. Kennwerte: Anschlüsse M5 und QS-6, Nenndurchfluss in Drosselrichtung 105 l/min, Betriebsdruck 0,2 bis 10 bar. In Rückschlagrichtung passieren 60 bis 105 l/min ungedrosselt. Gewicht 6,7 g.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
105 l/min Normalnenndurchfluss in Drosselrichtung: Mit VFOE-LE-T-M5-Q6 wird die Kolbengeschwindigkeit über die Drosselung der Abluft geregelt. In Rückschlagrichtung passieren 60 bis 105 l/min ungedrosselt.
Vorteile
- Durchfluss: Normalnenndurchfluss in Drosselrichtung 105 l/min, in Rückschlagrichtung 60 bis 105 l/min
- Druckbereich: 0,2 bis 10 bar Betriebsdruck
- Anschlüsse: QS-6, M5
- Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-Zone III
- Explosionsschutz: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
- Werkstoffe: Gehäuse PBT
Einsatz
Eingesetzt an doppeltwirkenden Zylindern, meist direkt im Zylinderanschluss. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Geölter Betrieb möglich, danach dauerhaft nötig.
Technische Daten
| Typ | VFOE-LE-T-M5-Q6 |
|---|---|
| Festo-Teilenummer | 8068724 |
| Ventilfunktion | Abluft-Drossel-Rückschlagfunktion |
| Pneumatischer Anschluss 1 | QS-6 |
| Pneumatischer Anschluss 2 | M5 |
| Betätigungsart | manuell |
| Einstellelement | Drehknopf mit Arretierung |
| Befestigungsart | einschraubbar |
| Normalnenndurchfluss in Drosselrichtung | 105 l/min |
| Normalnenndurchfluss in Rückschlagrichtung | 60 bis 105 l/min |
| Umgebungstemperatur | -10 bis 60 °C |
| Werkstoff Gehäuse | PBT |
| Explosionsschutz | Hinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Einbaulage | beliebig |
| Schlüsselweite | 9 mm |
| Schwenkbarkeit | 360°, keine Dauerschwenkbarkeit zulässig |
| Betriebsdruck im gesamten Temperaturbereich | 0,2 bis 10 bar |
| Normaldurchfluss in Drosselrichtung (6 auf 0 bar) | 160 l/min |
| Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar) | 150 bis 180 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit (gemessen nach ISO 14644-14) | Klasse 4 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Max. Anziehdrehmoment | 2,4 Nm |
| Nenn-Anziehdrehmoment | 2 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 20 % |
| Produktgewicht | 3,3 g |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PBT |
| Werkstoff Dynamische Dichtungen | HNBR |
| Werkstoff Gewindebolzen | Stahl, verzinkt |
| Werkstoff Lösering | PBT |
| Werkstoff statische Dichtungen | NBR |
| Gewicht (Versand) | 6,7 g |
| Gewicht | 0,007 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VFOE-LE-T-M5-Q6 |
| EAN | 4052568301088 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | M5 |
| für Schlauch-Außen-Ø [mm] | 6 |
| Medium | Druckluft |
| Funktion | Abluft-Drossel-Rückschlagfunktion |
| Durchfluss [l/min] | 105 |
| Schlüsselweite [mm] | 9 |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | QS-6 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
