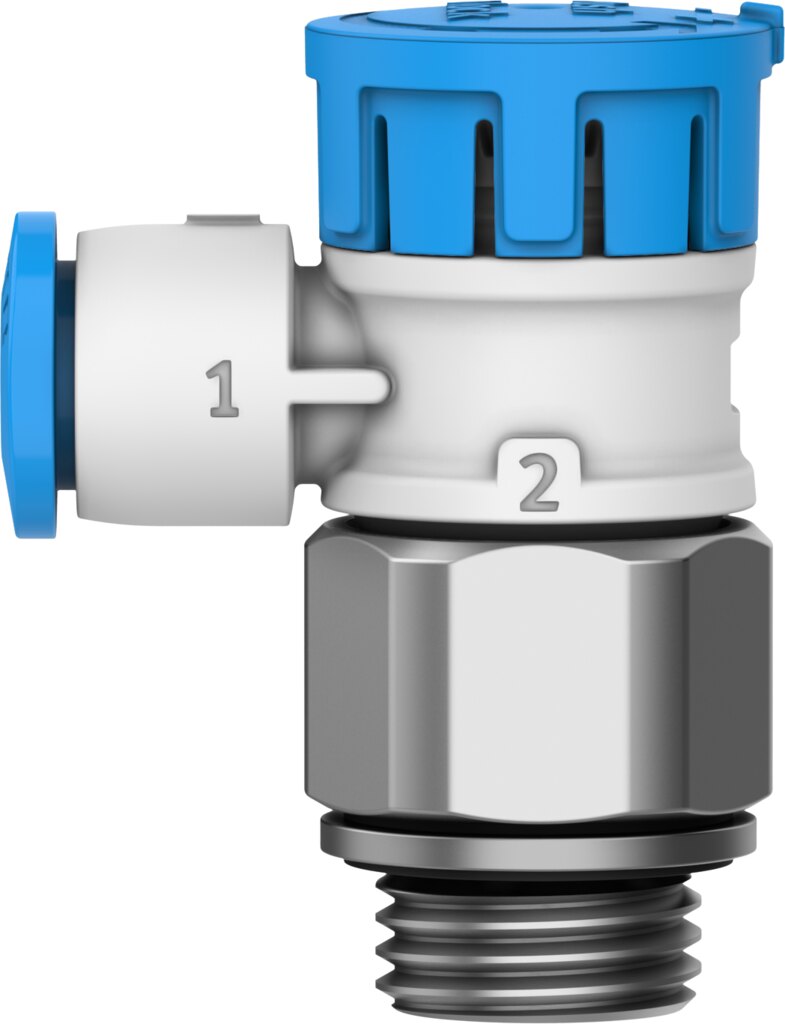

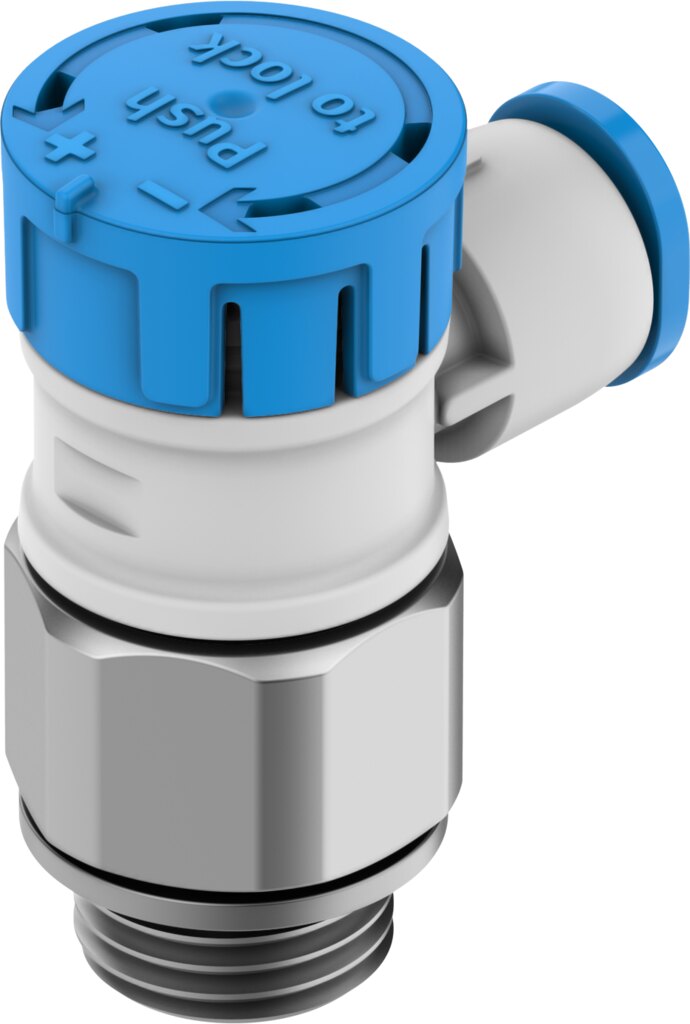

Drossel-Rückschlagventil für Abluft, G1/8 und QS-4, 150 l/min VFOE-LE-T-G18-Q4-F1A - Festo 8223994

Festo ✓ Originalprodukt Neuware

VFOE-LE-T-G18-Q4-F1A drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. Die wichtigsten Werte: Anschlüsse G1/8 und QS-4, Nenndurchfluss in Drosselrichtung 150 l/min, Betriebsdruck 0,2 bis 10 bar. In Rückschlagrichtung passieren 90 bis 150 l/min ungedrosselt. Gewicht 11 g.

Netto
12,13 €
zzgl. MwSt.
14,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8223994
Hersteller-Nr. VFOE-LE-T-G18-Q4-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

150 l/min Normalnenndurchfluss in Drosselrichtung: VFOE-LE-T-G18-Q4-F1A drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. In Rückschlagrichtung passieren 90 bis 150 l/min ungedrosselt.

Vorteile

  • Durchfluss: Normalnenndurchfluss in Drosselrichtung 150 l/min, in Rückschlagrichtung 90 bis 150 l/min
  • Druckbereich: 0,2 bis 10 bar Betriebsdruck
  • Anschlüsse: QS-4, G1/8
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-Zone III
  • Explosionsschutz: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
  • Batteriefertigung: geeignet bei reduzierten Cu/Zn/Ni-Werten (F1a)

Einsatz

Eingesetzt an doppeltwirkenden Zylindern, meist direkt im Zylinderanschluss. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypVFOE-LE-T-G18-Q4-F1A
Festo-Teilenummer8223994
VentilfunktionAbluft-Drossel-Rückschlagfunktion
Pneumatischer Anschluss 1QS-4
Pneumatischer Anschluss 2G1/8
Betätigungsartmanuell
EinstellelementDrehknopf mit Arretierung
Befestigungsarteinschraubbar
Normalnenndurchfluss in Drosselrichtung150 l/min
Normalnenndurchfluss in Rückschlagrichtung90 bis 150 l/min
Umgebungstemperatur-10 bis 60 °C
Werkstoff GehäusePBT
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Einbaulagebeliebig
Schlüsselweite13 mm
Schwenkbarkeit360°, keine Dauerschwenkbarkeit zulässig
Betriebsdruck im gesamten Temperaturbereich0,2 bis 10 bar
Normaldurchfluss in Drosselrichtung (6 auf 0 bar)250 l/min
Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar)240 bis 300 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen-BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
Max. Anziehdrehmoment6 Nm
Nenn-Anziehdrehmoment5 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht9,5 g
Werkstoff-HinweisRoHS konform
Werkstoff DeckelPBT
Werkstoff Dynamische DichtungenHNBR
Werkstoff GewindebolzenStahl, chemisch vernickelt
Werkstoff LöseringPBT
Werkstoff statische DichtungenNBR
Gewicht (Versand)11 g
Gewicht0,011 kg
HerstellerFesto
Hersteller-Nr.VFOE-LE-T-G18-Q4-F1A
EAN4052568771737
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeG 1/8
für Schlauch-Außen-Ø [mm]4
MediumDruckluft
FunktionAbluft-Drossel-Rückschlagfunktion
Durchfluss [l/min]150
Schlüsselweite [mm]13
Betriebsdruck max [bar]10
Pneumatischer AnschlussQS-4
Temperaturbereich-10-60 °C
Temperatur (max.)60
