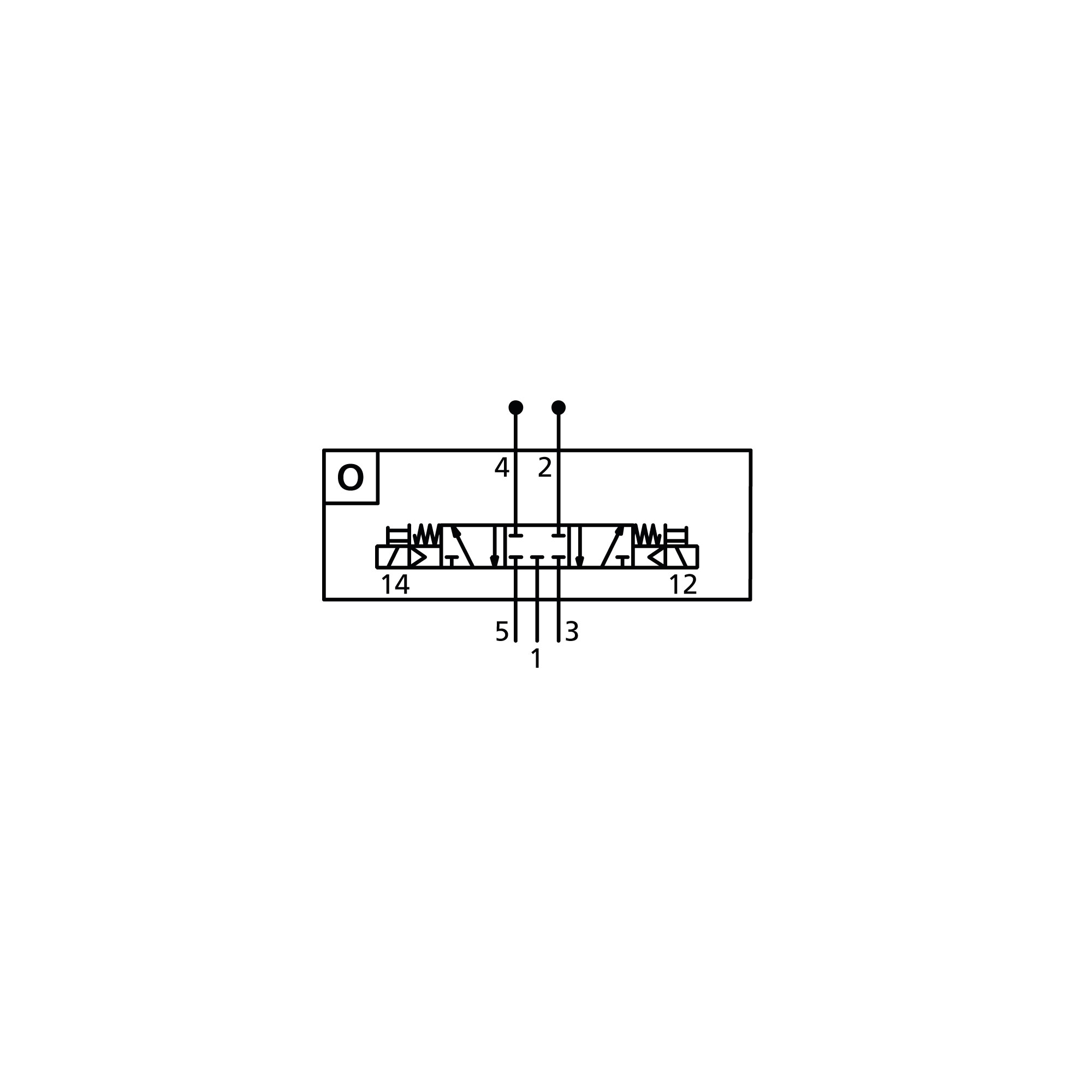

Ventil für Ventilinsel EB 80, 5/3-Wege Mitte geschlossen, Handhilfsbetätigung monostabil, Typ 708203O0 - Riegler 153117
Das Ventil im kompakten 14-mm-Format für die EB 80 Insel bietet ein 5/3-Wegeventil mit gesperrter Mittelstellung. Es erreicht 350 Nl/min mit Arbeitsanschluss Ø 4 mm und 460 Nl/min mit Ø 6 mm, die Handhilfsbetätigung ist monostabil.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Hoher Durchfluss bei 14 mm Baubreite: Das Ventil 708203O0 macht größere Baugrößen oft überflüssig und erleichtert die Standardisierung. Jedes Ventil wird mit zwei unverlierbaren M4-Schrauben befestigt und trägt LED-Anzeige, Schaltsymbol-Platte und Beschriftungsfelder.
Vorteile
- Funktion 5/3-Wege Mitte geschlossen
- Durchfluss 350 Nl/min mit Ø 4 mm, 460 Nl/min mit Ø 6 mm (6,3 bar, Δp 1 bar)
- Schaltzeiten bei 6 bar: Einschalten 15, Ausschalten 45 (TRA/TRR)
- Handhilfsbetätigung monostabil
- Betriebsdruck bis 8 bar (interne) bzw. 10 bar (externe Steuerluft)
Einsatz
Pneumatische Steuerungen im Maschinen- und Anlagenbau mit zentraler Ventilinsel nahe am Prozess.
Technische Daten
| Typ-Nr. | 708203O0 |
|---|---|
| Dichtmaterial | NBR |
| Ausführung | 5/3 Mitte geschlossen |
| Durchflusswertmessung 1 | mit Anschluss 2/4 Ø 4 mm, bei 6,3 bar Δp 1 bar |
| Durchflusswertmessung 2 | mit Anschluss 2/4 Ø 6 mm, bei 6,3 bar Δp 1 bar |
| Durchfluss 1 | 350 Nl/min |
| Durchfluss 2 | 460 Nl/min |
| Durchfluss 3 | 500 Nl/min |
| Einschaltzeit bei 6 bar (TRA) | 15 |
| Ausschaltzeit bei 6 bar (TRR) | 45 |
| Umgebungstemperatur | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Modultyp | O |
| Modulbezeichnung | Ventil |
| Medium | gefilterte, ungeölte Druckluft |
| Betriebsdruck maximal mit interner Steuerluft | 8 bar |
| Betriebsdruck maximal mit externer Steuerluft | 10 bar |
| Steuerdruck | 3 bis 8 bar |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Handhilfsbetätigung | monostabil |
| Schutzart | IP 65 |
| Serie | EB 80 |
| Gewicht | 0,088 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 708203O0 |
| EAN | 4047322817790 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Gehäusewerkstoff | Technopolymer |
| Funktion | 5/3 Mitte geschlossen |
| Durchfluss [l/min] | 350 |
| Einsatzbedingungen | ISO 8573-1 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
