Ventil EB 80, 5/2 monostabil, Handhilfsbetätigung bistabil - Riegler 153114

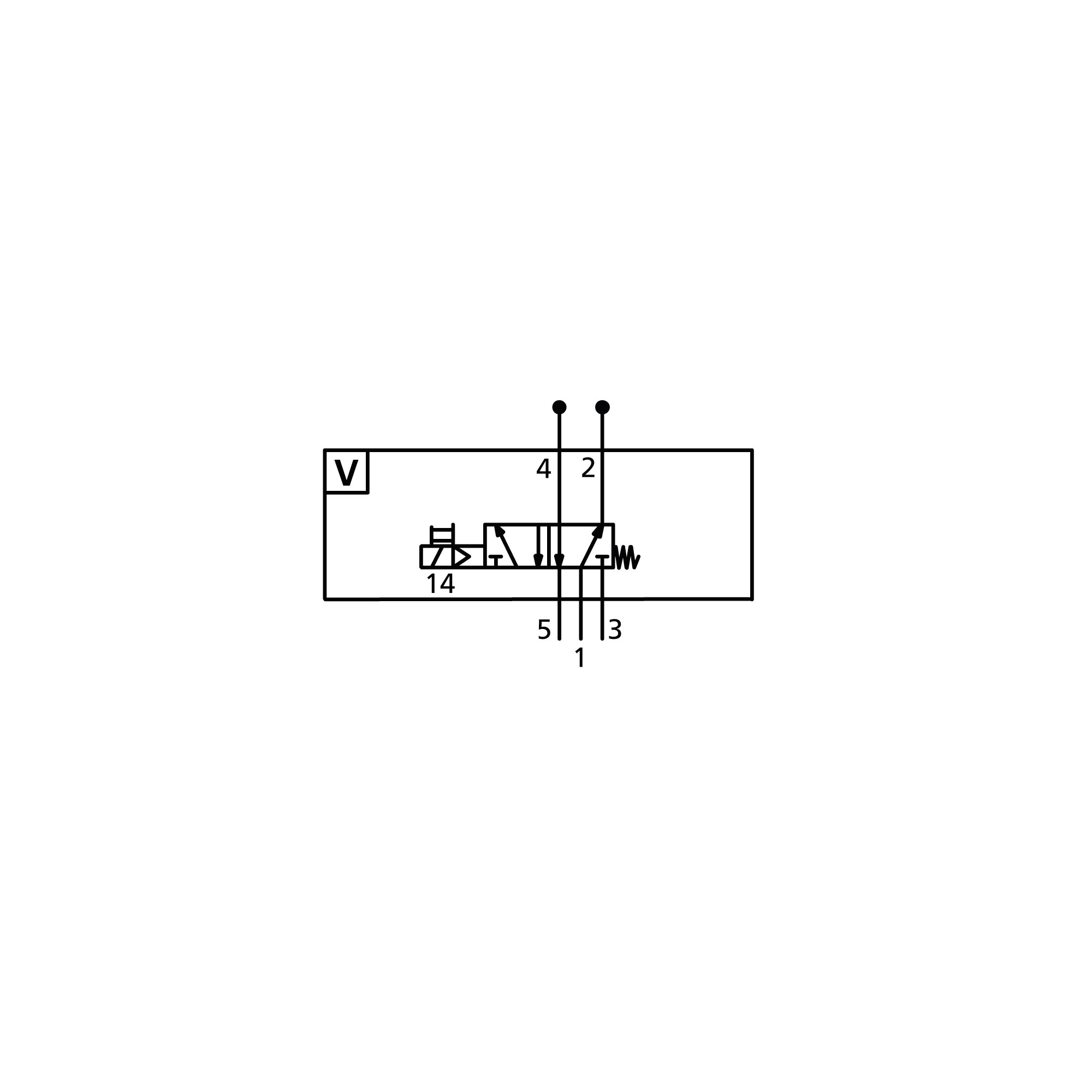

Ventil für Ventilinsel EB 80, 5/2-Wege monostabil, Handhilfsbetätigung bistabil Die Ventile der Serie EB 80 bieten hohe Durchflussraten im kompakten 14 mm-Format und machen größere Baugrößen überflüssig - ein Vorteil für die Standardisierung von Komponenten. Sie sind in allen gängigen Funktionen erhältlich - von 2/2 bis 5/3. Jedes Ventil wird sicher mit zwei unverlierbaren M4-Schrauben befestigt und ist ausgestattet mit Handhilfsbetätigung (monostabil oder bistabil), LED-Anzeige, einer Platte mit pneumatischem Schaltsymbol und technischen Daten sowie Beschriftungsfeldern für kundenspezifische Beschriftungen. Die folgenden Spezialvarianten runden die Ventile ab: Hochleistungsventile mit innovativem, durchflussoptimierendem DesignBypass-Element zur Verstärkung von Zu- und Abluft oder für SonderkreiseAbschaltventil zur zentralen Zu-/Abschaltung von VentilenDummy-Ventil zum Verschließen ungenutzter Ventilpositionen auf der Grundplatte

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Ventilinseln

Eine Ventilinsel fasst mehrere Wegeventile, deren elektrische Ansteuerung und die gemeinsame Luftversorgung in einer Baugruppe zusammen. Statt jedes Ventil einzeln zu verdrahten und zu verschlauchen, führen ein Buskabel und eine Zuleitung an die Insel. Die Ventile schalten Durchflüsse von 200 bis 800 Nl/min bei Betriebsdrücken bis 10 bar.

Worauf es bei der Auswahl ankommt

• Zuerst die Funktion festlegen. Verfügbar sind unter anderem 5/2-Wege monostabil, 5/2-Wege bistabil als Impulsventil, 5/3-Wege mit geschlossener Mitte sowie Kombinationen aus 3/2-Wege NC und 3/2-Wege NO auf einer Scheibe.
• Der Anschluss entscheidet über den Verdrahtungsaufwand. Multipol eignet sich für überschaubare Inseln mit vorhandener Parallelverdrahtung, die Ausführung mit integriertem Profibus DP für die Anbindung an eine Feldbussteuerung.
• Die Schutzart richtet sich nach dem Einbauort. IP 65 für den Anbau direkt an der Maschine, IP 40 für den geschützten Schaltschrank.
• Der Durchfluss von 200 bis 800 Nl/min muss zum Volumen der angeschlossenen Antriebe und zur geforderten Taktzeit passen.
• Wo der Druck geregelt statt nur geschaltet wird, decken die Proportionalmodule einen Regelbereich von 0,05 bis 10 bar bei maximal 10,5 bar Eingangsdruck ab.

Typische Einsatzbereiche

• Zentrale Ventilstation für Handhabungs- und Montageanlagen mit vielen kurzen Zylinderwegen
• Dezentrale Ansteuerung direkt am Maschinenmodul in IP 65, um Schlauchlängen und Schaltzeiten zu verkürzen
• Verpackungs- und Abfülllinien, in denen Greifer, Schieber und Sauger über einen Feldbus koordiniert werden
• Anwendungen mit geregeltem Druck, etwa Anpresskräfte über die Proportionalmodule im Bereich 0,05 bis 10 bar
• Anlagen mit Vakuum- und Druckbetrieb an einer Insel über Ausführungen mit externer Steuerluft

Die Gehäuse bestehen aus Technopolymer, aus lackiertem Aluminium oder aus einer Kombination beider Werkstoffe, gedichtet wird mit NBR. Als Medium ist gefilterte, ungeölte Druckluft vorgeschrieben.
