Ventil EB 80, 3/2 NC und 3/2 NO, Handhilfsbetätigung bistabil - Riegler 153112

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Ventil für Ventilinsel EB 80, 3/2-Wege NC und 3/2-Wege NO, Handhilfsbetätigung bistabil, Typ 708203L1 - Riegler 153112

Name: Ventil für Ventilinsel EB 80, 3/2-Wege NC und 3/2-Wege NO, Handhilfsbetätigung bistabil, Typ 708203L1 - Riegler 153112
Brand: Riegler
SKU: RGL-153112
Price: 49.13 EUR
Availability: InStock

Riegler ✓ Originalprodukt Neuware Made in Italy

Das Ventil im kompakten 14-mm-Format für die EB 80 Insel bietet je eine 3/2-Wege-Funktion NC und NO. Es erreicht 350 Nl/min mit Arbeitsanschluss Ø 4 mm und 600 Nl/min mit Ø 6 mm, die Handhilfsbetätigung ist bistabil.

Netto

49,13 €

zzgl. MwSt.

58,46 € inkl. 19 % MwSt., zzgl. Versand

Artikel RGL-153112

Hersteller-Nr. 708203L1

Frage zum Artikel

Datenblatt (PDF) Bedienungsanleitung 3 Dokumente, alle unter Downloads

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Hoher Durchfluss bei 14 mm Baubreite: Das Ventil 708203L1 macht größere Baugrößen oft überflüssig und erleichtert die Standardisierung. Jedes Ventil wird mit zwei unverlierbaren M4-Schrauben befestigt und trägt LED-Anzeige, Schaltsymbol-Platte und Beschriftungsfelder.

Vorteile

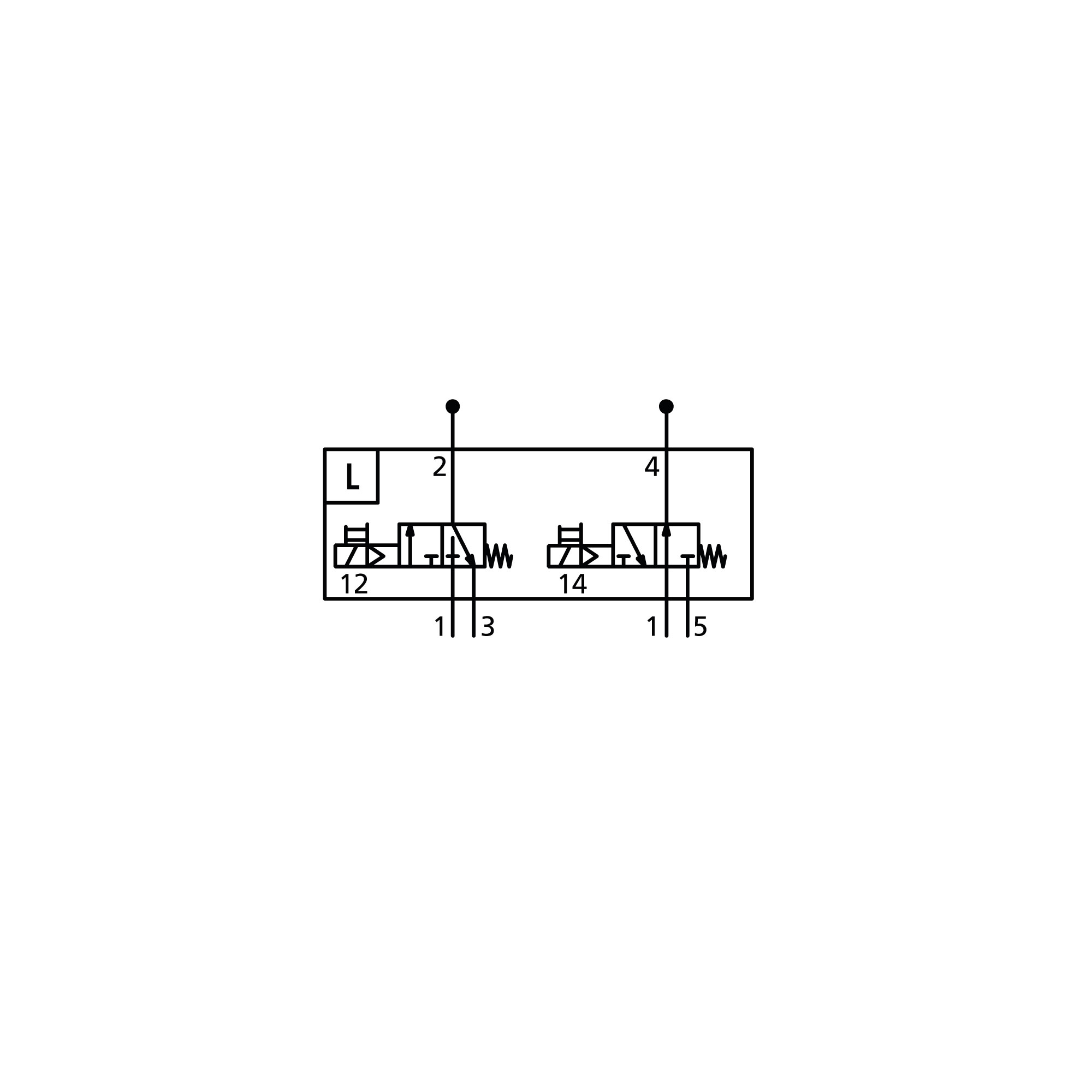

Funktion 3/2-Wege NC und 3/2-Wege NO
Durchfluss 350 Nl/min mit Ø 4 mm, 600 Nl/min mit Ø 6 mm (6,3 bar, Δp 1 bar)
Schaltzeiten bei 6 bar: Einschalten 14, Ausschalten 28 (TRA/TRR)
Handhilfsbetätigung bistabil
Betriebsdruck bis 8 bar (interne) bzw. 10 bar (externe Steuerluft)

Einsatz

Pneumatische Steuerungen im Maschinen- und Anlagenbau mit zentraler Ventilinsel nahe am Prozess.

Technische Daten

Typ-Nr.	708203L1
Dichtmaterial	NBR
Ausführung	3/2 NC und 3/2 NO
Durchflusswertmessung 1	mit Anschluss 2/4 Ø 4 mm, bei 6,3 bar Δp 1 bar
Durchflusswertmessung 2	mit Anschluss 2/4 Ø 6 mm, bei 6,3 bar Δp 1 bar
Durchfluss 1	350 Nl/min
Durchfluss 2	600 Nl/min
Durchfluss 3	700 Nl/min
Einschaltzeit bei 6 bar (TRA)	14
Ausschaltzeit bei 6 bar (TRR)	28
Umgebungstemperatur	-10 bis 50 °C
Gehäuse	Technopolymer
Modultyp	L
Modulbezeichnung	Ventil
Medium	gefilterte, ungeölte Druckluft
Betriebsdruck maximal mit interner Steuerluft	8 bar
Betriebsdruck maximal mit externer Steuerluft	10 bar
Steuerdruck maximal	8 bar
Erforderliche Reinheitsklasse nach ISO 8573-1	4.7.3
Handhilfsbetätigung	bistabil
Schutzart	IP 65
Serie	EB 80
Hersteller	Riegler
Hersteller-Nr.	708203L1
EAN	4047322817745
Zolltarifnummer	84818099
GPSR Herstellerdaten	Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ursprungsland	Italien
Werkstoff	Technopolymer
Gehäusewerkstoff	Technopolymer
Durchfluss [l/min]	350
Einsatzbedingungen	ISO 8573-1
Betriebsdruck max [bar]	10
Temperaturbereich	-10-50 °C
Temperatur (max.)	50
