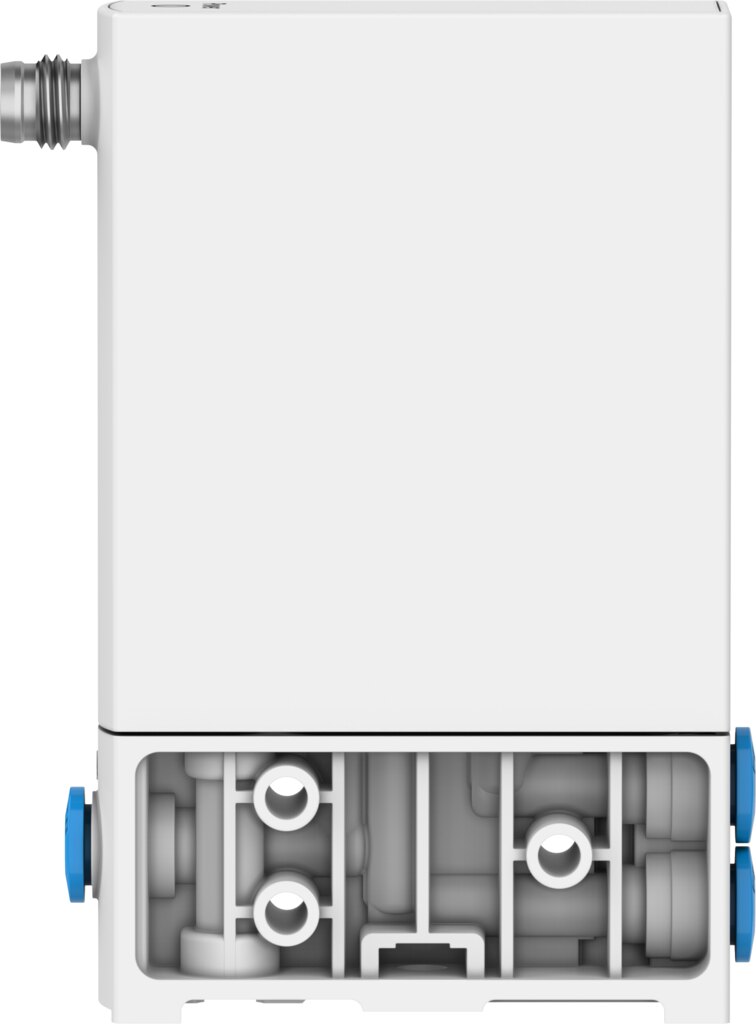

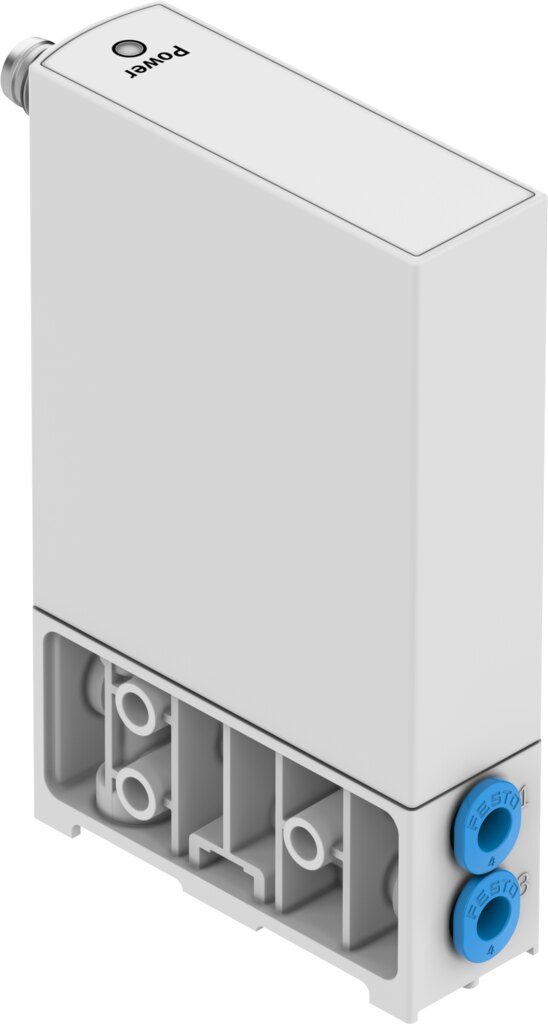

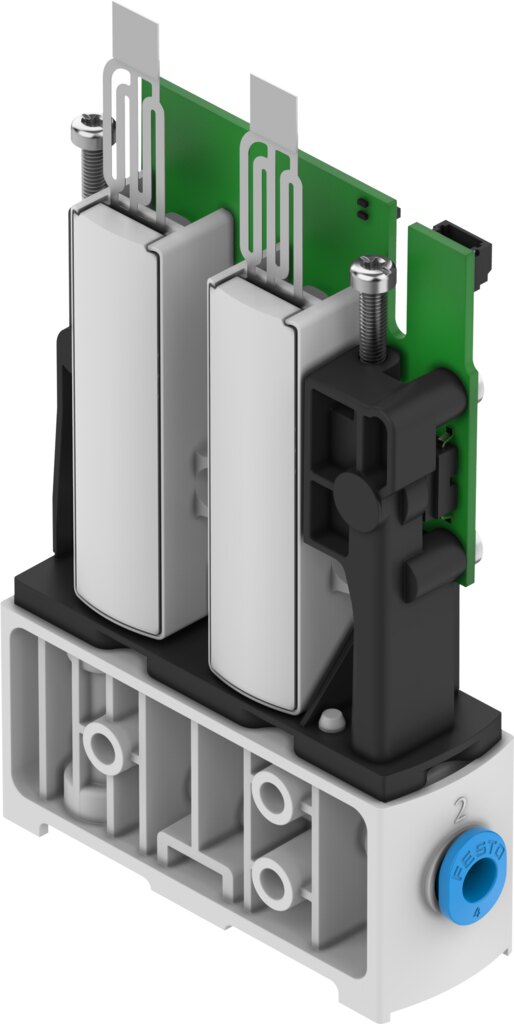

Proportional-Druckregelventil -1 bis -0,005 bar QS-4 VEAB-L-26-D14-Q4-V2-1R1 - Festo 8153676
Elektrisch einstellbarer Druck von -1 bis -0,005 bar: Proportional-Druckregelventil VEAB-L-26-D14-Q4-V2-1R1 mit Sollwert 0 - 5 V. Normalnenndurchfluss 4,5 l/min, Anschluss QS-4, Gesamtgenauigkeit 0,75 %FS und Schutzart IP65. Originalteil Festo 8153676.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
VEAB-L-26-D14-Q4-V2-1R1 von Festo regelt den Ausgangsdruck proportional zum Sollwert 0 - 5 V, Druckregelbereich -1 bis -0,005 bar. Bei 4,5 l/min Normalnenndurchfluss wird es über QS-4 angeschlossen.
Vorteile
- Luftleistung: Normalnenndurchfluss 4,5 l/min
- Reproduzierbare Regelung: Linearität 0,5 %FS, Wiederholgenauigkeit 0,4 %FS
- Geringe Leistungsaufnahme: maximal 1 W
- Istwert-Rückmeldung an die Steuerung über Analogausgang 1 - 5 V
- Definierte Sicherheitsstellung: Bei Verlust der elektrischen Versorgung bleibt der Ausgangsdruck ungeregelt erhalten, kann ansteigen oder abfallen - Ventil gesperrt
- Kompakte Bauform: 18 mm x 60,5 mm x 85 mm (B x L x H)
Einsatz und Montage
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Den VEAB-L-26-D14-Q4-V2-1R1 montieren Sie mit Durchgangsbohrung, mit Zubehör, die Einbaulage ist beliebig. Zulässige Umgebungstemperatur 0 bis 50 °C. Elektrisch angeschlossen wird der VEAB-L-26-D14-Q4-V2-1R1 über M8x1, Stecker, nach EN 60947-5-2.
Technische Daten
| Typ | VEAB-L-26-D14-Q4-V2-1R1 |
|---|---|
| Festo-Teilenummer | 8153676 |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil |
| Steuerart | direkt |
| Rückstellart | mechanische Feder |
| Betätigungsart | elektrisch |
| Einbaulage | beliebig |
| Dichtprinzip | weich |
| Gesamtleckage | 1 l/h |
| Umgebungstemperatur | 0 bis 50 °C |
| Mediumstemperatur | 5 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Abmessungen B x L x H | 18 mm x 60,5 mm x 85 mm |
| Pneumatischer Anschluss 1 | QS-4 |
| Pneumatischer Anschluss 2 | QS-4 |
| Pneumatischer Anschluss 3 | QS-4 |
| Werkstoff Dichtungen | NBR |
| Befestigungsart | mit Durchgangsbohrung, mit Zubehör |
| Eingangsdruck 1 | 0 bar |
| Ausgangsdruck 2 | -1 bis -0,005 bar |
| Eingangsdruck 3 | -1 bar |
| Normalnenndurchfluss | 4,5 l/min |
| Normalnenndurchfluss 2-3 | 3 l/min |
| Linearität | 0,5 %FS |
| Reproduzierbarkeit | 0,4 %FS |
| Hysterese | 0,25 %FS |
| Temperaturkoeffizient | 0,05 %/K |
| Gesamtgenauigkeit | 0,75 %FS |
| Produktgewicht | 70 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Schutzart | IP65 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoffhinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Betriebsspannungsbereich DC | 19 bis 29 V |
| Nennbetriebsspannung DC | 24 V |
| Restwelligkeit | 10 % |
| Sollwert | 0 - 5 V |
| Signalbereich Analoger Ausgang | 1 - 5 V |
| Genauigkeit Analogausgang in ± %FS | 2 %FS |
| Max. elektrische Leistungsaufnahme | 1 W |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Sicherheitshinweis | Sicherheitsstellung VEAA/VEAB: Bei Verlust der elektrischen Versorgung bleibt der Ausgangsdruck ungeregelt erhalten, kann ansteigen oder abfallen - Ventil gesperrt. |
| Anzeigeart | LED |
| Elektrischer Anschluss | M8x1, Stecker, nach EN 60947-5-2 |
| Werkstoff Gehäuse | PA-verstärkt |
| Hersteller | Festo |
| Hersteller-Nr. | VEAB-L-26-D14-Q4-V2-1R1 |
| EAN | 4052568579920 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PA |
| Dichtmaterial | NBR |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Durchfluss [l/min] | 4,5 |
| Medientemperatur [°C] | 5 bis 50 |
| Norm | DIN EN 60947-5-2 |
| Betriebsspannung | 24 V DC |
| Serie | VEAB |
| Pneumatischer Anschluss | QS-4 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
