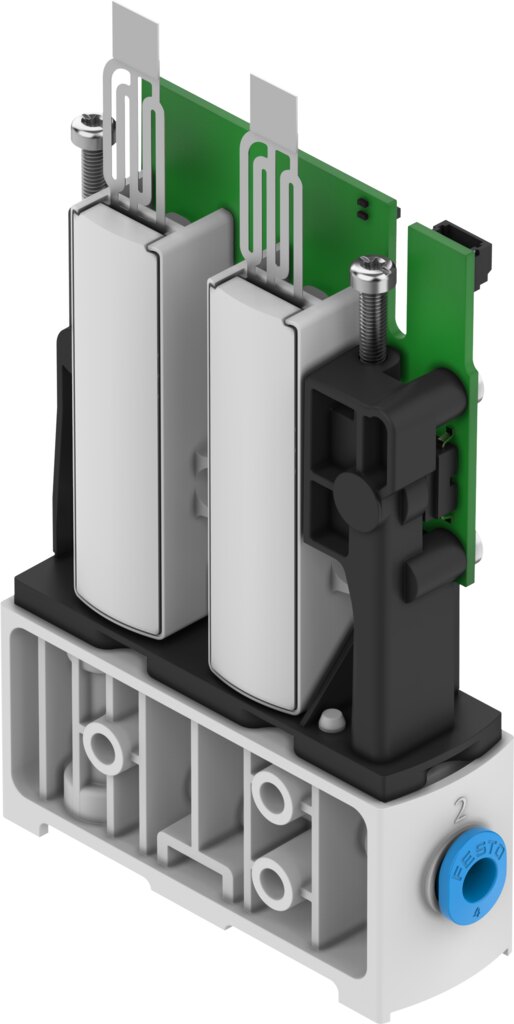

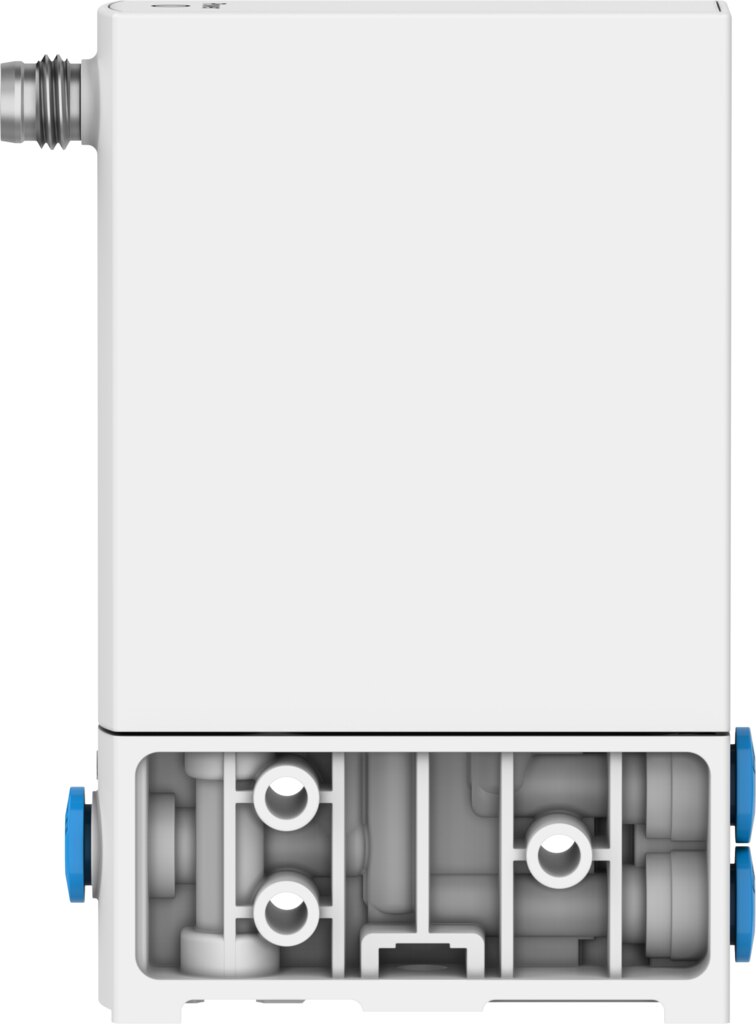

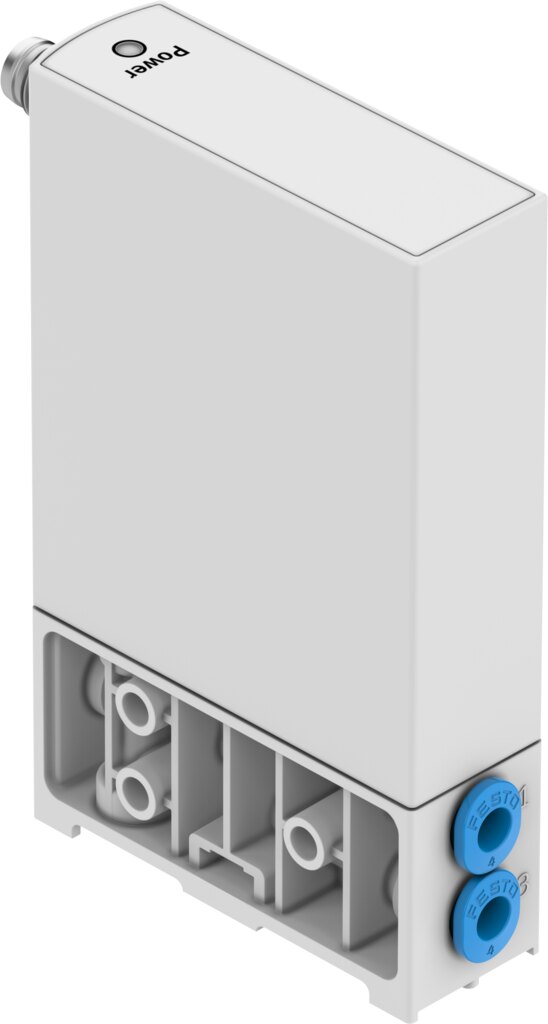

Proportional-Druckregelventil 0,001 bis 0,2 bar QS-4 VEAB-L-26-D12-Q4-V2-1R1 - Festo 8153673

Festo ✓ Originalprodukt Neuware

Elektrisch einstellbarer Druck von 0,001 bis 0,2 bar: Proportional-Druckregelventil VEAB-L-26-D12-Q4-V2-1R1 mit Sollwert 0 - 5 V. Normalnenndurchfluss 5 l/min, Anschluss QS-4, Gesamtgenauigkeit 0,8 %FS und Schutzart IP65. Originalteil Festo 8153673.

Netto
399,81 €
zzgl. MwSt.
475,77 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8153673
Hersteller-Nr. VEAB-L-26-D12-Q4-V2-1R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

VEAB-L-26-D12-Q4-V2-1R1 von Festo regelt den Ausgangsdruck proportional zum Sollwert 0 - 5 V, Druckregelbereich 0,001 bis 0,2 bar. Es liefert 5 l/min Normalnenndurchfluss und wird über QS-4 angeschlossen.

Vorteile im Überblick

  • Luftleistung: Normalnenndurchfluss 5 l/min
  • Reproduzierbare Regelung: Linearität 0,8 %FS, Wiederholgenauigkeit 0,4 %FS
  • Geringe Leistungsaufnahme: maximal 1 W
  • Istwert-Rückmeldung an die Steuerung über Analogausgang 1 - 5 V
  • Definierte Sicherheitsstellung: Bei Verlust der elektrischen Versorgung bleibt der Ausgangsdruck ungeregelt erhalten, kann ansteigen oder abfallen - Ventil gesperrt
  • Kompakte Bauform: 18 mm x 60,5 mm x 85 mm (B x L x H)

Einsatz und Montage

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Den VEAB-L-26-D12-Q4-V2-1R1 montieren Sie mit Durchgangsbohrung, mit Zubehör, die Einbaulage ist beliebig. Zulässige Umgebungstemperatur 0 bis 50 °C. Elektrisch angeschlossen wird der VEAB-L-26-D12-Q4-V2-1R1 über M8x1, Stecker, nach EN 60947-5-2.

Technische Daten

TypVEAB-L-26-D12-Q4-V2-1R1
Festo-Teilenummer8153673
Ventilfunktion3-Wege-Proportional-Druckregelventil
Steuerartdirekt
Rückstellartmechanische Feder
Betätigungsartelektrisch
Einbaulagebeliebig
Dichtprinzipweich
Gesamtleckage1 l/h
Umgebungstemperatur0 bis 50 °C
Mediumstemperatur5 bis 50 °C
Lagertemperatur-20 bis 70 °C
Abmessungen B x L x H18 mm x 60,5 mm x 85 mm
Pneumatischer Anschluss 1QS-4
Pneumatischer Anschluss 2QS-4
Pneumatischer Anschluss 3QS-4
Werkstoff DichtungenNBR
Befestigungsartmit Durchgangsbohrung, mit Zubehör
Eingangsdruck 10 bis 1 bar
Ausgangsdruck 20,001 bis 0,2 bar
Normalnenndurchfluss5 l/min
Normalnenndurchfluss 2-34 l/min
Linearität0,8 %FS
Reproduzierbarkeit0,4 %FS
Hysterese0,5 %FS
Temperaturkoeffizient0,05 %/K
Gesamtgenauigkeit0,8 %FS
Produktgewicht70 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb nicht möglich
SchutzartIP65
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
WerkstoffhinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Betriebsspannungsbereich DC19 bis 29 V
Nennbetriebsspannung DC24 V
Restwelligkeit10 %
Sollwert0 - 5 V
Signalbereich Analoger Ausgang1 - 5 V
Genauigkeit Analogausgang in ± %FS2 %FS
Max. elektrische Leistungsaufnahme1 W
Verpolungsschutzfür alle elektrischen Anschlüsse
Kurzschlussfestigkeitfür alle elektrischen Anschlüsse
SicherheitshinweisSicherheitsstellung VEAA/VEAB: Bei Verlust der elektrischen Versorgung bleibt der Ausgangsdruck ungeregelt erhalten, kann ansteigen oder abfallen - Ventil gesperrt.
AnzeigeartLED
Elektrischer AnschlussM8x1, Stecker, nach EN 60947-5-2
Werkstoff GehäusePA-verstärkt
HerstellerFesto
Hersteller-Nr.VEAB-L-26-D12-Q4-V2-1R1
EAN4052568579791
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPA
DichtmaterialNBR
MediumDruckluft, neutrale Gase
Funktion3-Wege-Proportional-Druckregelventil
Durchfluss [l/min]5
Druckregelbereich [bar]0,001 bis 0,2
Medientemperatur [°C]5 bis 50
NormDIN EN 60947-5-2
Betriebsspannung24 V DC
SerieVEAB
Pneumatischer AnschlussQS-4
Temperaturbereich0-50 °C
Temperatur (max.)50
