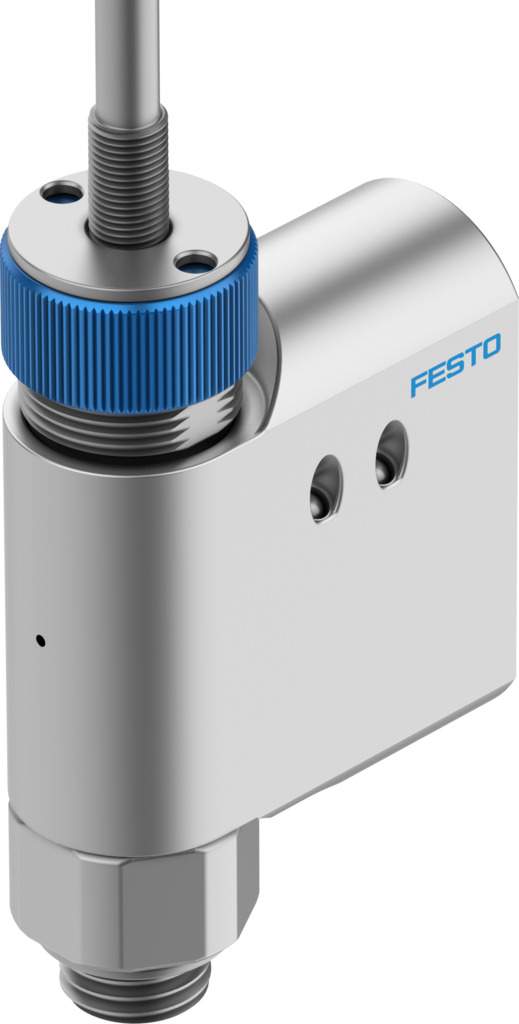

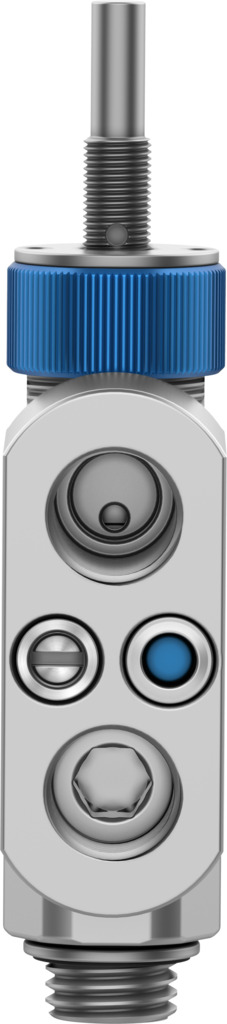

Absperrventil VBOC-L2-E-S7-P-M8-G18-E - Festo 8177459
Netto
zzgl. MwSt.
204,19 € inkl. 19 % MwSt., zzgl. Versand
171,59 €
Artikel
FES-8177459
Hersteller-Nr.
VBOC-L2-E-S7-P-M8-G18-E
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten

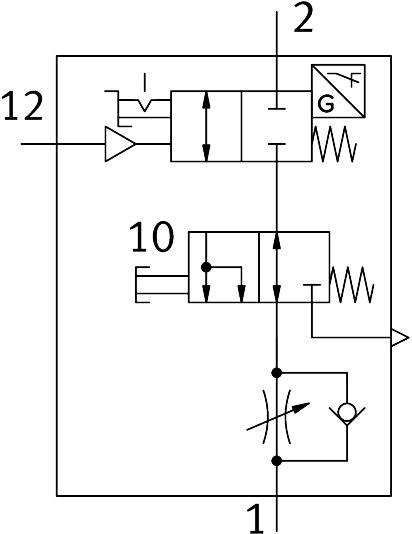

| Ventilfunktion | 2/2 geschlossen monostabil |
|---|---|
| Auswahl Zusatzfunktion | Abluft-Drossel-Rückschlagfunktion |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Betätigungsart | pneumatisch |
| Befestigungsart | einschraubbar, mit Außengewinde |
| Nenndurchfluss in Drosselrichtung normalisiert nach ISO 8778 | 170 l/min |
| Nenndurchfluss in Rückschlagrichtung normalisiert nach ISO 8778 | 150 ... 200 l/min |
| Normaldurchfluss in Drosselrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) nach ISO 8778 | 310 l/min |
| Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) nach ISO 8778 | 300 ... 400 l/min |
| Betriebsdruck | 0,5 ... 10 bar |
| Umgebungstemperatur | -5 ... 60 °C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Einbaulage | beliebig |
| Auswahl Zusatzfunktion 2 | manuelle Entlüftung |
| Besondere Eigenschaften | schweißspritzerbeständig |
| Dichtungsart am Einschraubzapfen | Dichtring |
| Handhilfsbetätigung | rastend |
| Rückstellart | mechanische Feder |
| Steuerluftversorgung | extern |
| Manuelle Entlüftungsfunktion | tastend |
| Messprinzip | induktiv |
| Schaltelementfunktion | Öffner |
| Schwenkbarkeit | 360 deg/keine Dauerschwenkbarkeit zulässig |
| Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
| Hinweis zur Zwangsdynamisierung | Aktuelle Informationen zu diesem Thema finden sich im Technischen Report V |
| Schaltstellungsabfrage | Ruhestellung mit Sensor |
| Ausschaltdruck | 0,05 ... 0,2 MPa |
| Einschaltdruck | 0,15 ... 0,4 MPa |
| Pneumatischer Aus-Bereich | 0,04 MPa |
| Steuerdruck | 2 ... 10 bar |
| Schaltzeit aus | 15 ms |
| Schaltzeit ein | 8 ms |
| Nennbetriebsspannung DC | 24 V |
| Schaltausgang | PNP |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Mediumstemperatur | -5 ... 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Nenn-Anziehdrehmoment | 6 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 20 % |
| Zulässiges Betätigungsmoment Regulierschraube | 1 Nm |
| Produktgewicht | 61 g |
| Betriebsspannungsbereich DC Sensor | 10 ... 30 V |
| Kurzschlussfestigkeit Sensor | ja |
| Leerlaufstrom Sensor | 10 mA |
| Max. Ausgangsstrom Sensor | 200 mA |
| Spannungsfall Sensor | 3 V |
| Elektrischer Anschluss 1, Funktion | Schaltausgang |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 3 |
| Elektrischer Anschluss 1, Anschlussbild | 00991155 |
| Kabellänge | 0,3 m |
| Anschluss Steuerluft 12 | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR, TPE-U(PU) |
| Werkstoff Hohlschraube | Aluminium-Knetlegierung |
| Werkstoff Kabelmantel | PVC |
| Werkstoff Rändelmutter | Alu-Knetlegierung |
| Werkstoff Regulierschraube | hochlegierter Stahl rostfrei |
| Werkstoff Schwenkanschluss | Aluminium-Knetlegierung |
| Werkstoff Sensorhalter | hochlegierter Stahl rostfrei |
| Werkstoff Sicherungsmutter | hochlegierter Stahl rostfrei |
| Gewicht | 0,065 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VBOC-L2-E-S7-P-M8-G18-E |
| EAN | 4052568628406 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
