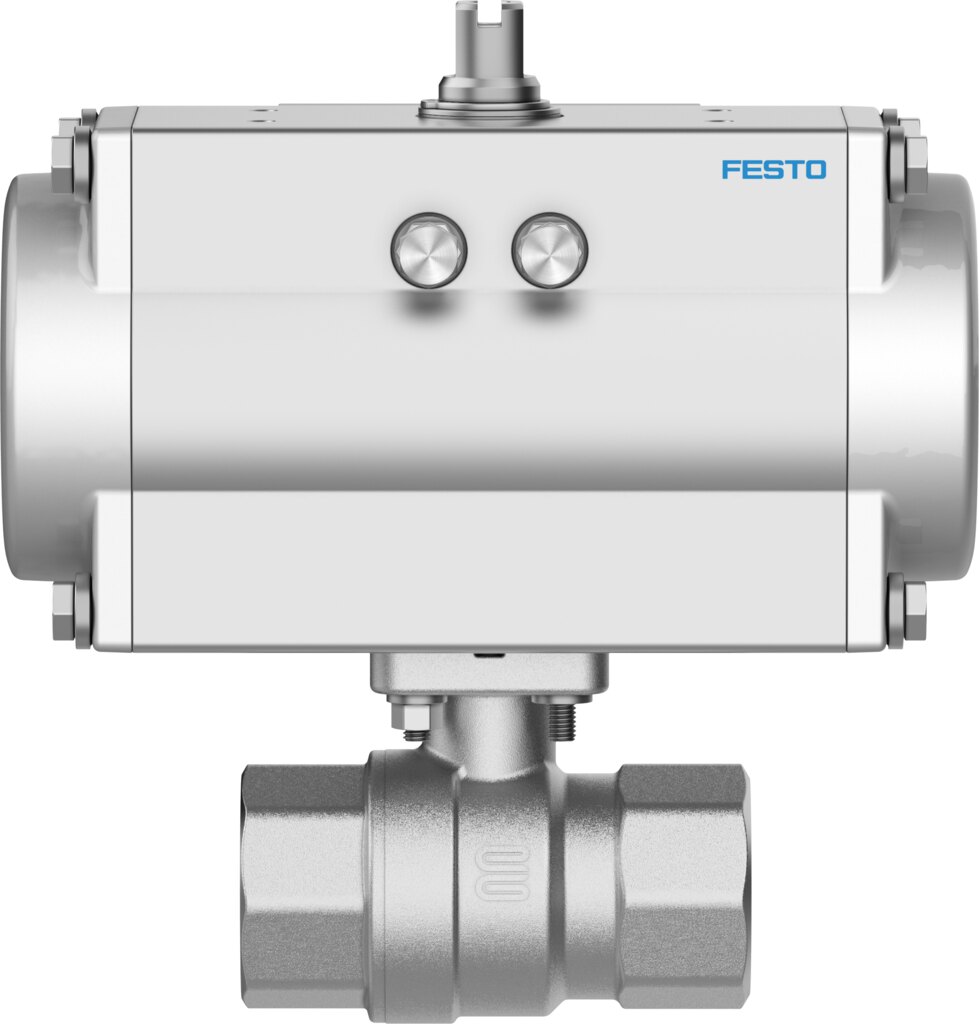

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp3/4 DN 20 PN 40 VAPB-A-3/4-F-40-F03-PB20 - Festo 8191929
Kugelhahneinheit VAPB-A-3/4-F-40-F03-PB20 mit pneumatischem Schwenkantrieb für Leitungen DN 20 bis PN 40, betriebsfertig montiert. Anschluss Rp3/4, Gehäuse aus vernickeltem Messing, Kv 41 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wer Leitungen DN 20 fernbetätigt absperren will, erhält mit VAPB-A-3/4-F-40-F03-PB20 Armatur und Schwenkantrieb aus einer Hand, ausgelegt für PN 40. Der Kv-Wert liegt bei 41 m³/h.
Das spricht für den Typ
- Durchfluss Kv 41 m³/h bei Nennweite DN 20
- Armatur für Nenndruck PN 40
- Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
- Mediumstemperatur -10 bis 200 °C
- Gehäuse aus vernickeltem Messing 2.0402, CW617N
- Korrosionsbeständigkeitsklasse KBK 1
Einsatz
Freigegebene Medien: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VAPB-A-3/4-F-40-F03-PB20 |
| Festo-Teilenummer | 8191929 |
| Konstruktiver Aufbau | Schwenkantrieb |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Rp3/4 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F03 |
| Nennweite DN | 20 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Betriebsdruck | 5,5 bis 8 bar |
| Nenndruck Armatur PN | 40 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 6 Nm |
| Basierend auf Norm | EN 10226-1 |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur | -10 bis 200 °C |
| Durchfluss Kv | 41 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Messing, vernickelt |
| Werkstoffnummer Gehäuse | 2.0402, CW617N |
| Werkstoff Sitzdichtung | PTFE |
| Werkstoff Dichtungen | HNBR, PTFE |
| Werkstoff Kugel | Messing, hartverchromt |
| Werkstoffnummer Kugel | 2.0402, CW617N |
| Werkstoff Welle | Messing |
| Werkstoffnummer Welle | 2.0401, CW614N |
| Produktgewicht | 2120 g |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Gewicht | 2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VAPB-A-3/4-F-40-F03-PB20 |
| EAN | 4052568715922 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing vernickelt (CW617N) |
| Gewinde | Rp 3/4 |
| Nennweite DN [mm] | 20 |
| Nenndruck PN [bar] | 40 |
| Dichtmaterial | HNBR, PTFE |
| Gehäusewerkstoff | Messing vernickelt (CW617N) |
| Funktion | 2/2 |
| Bauart | Schwenkantrieb, 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -10 bis 200 |
| Norm | DIN EN 10226-1 |
| Serie | VAPB |
