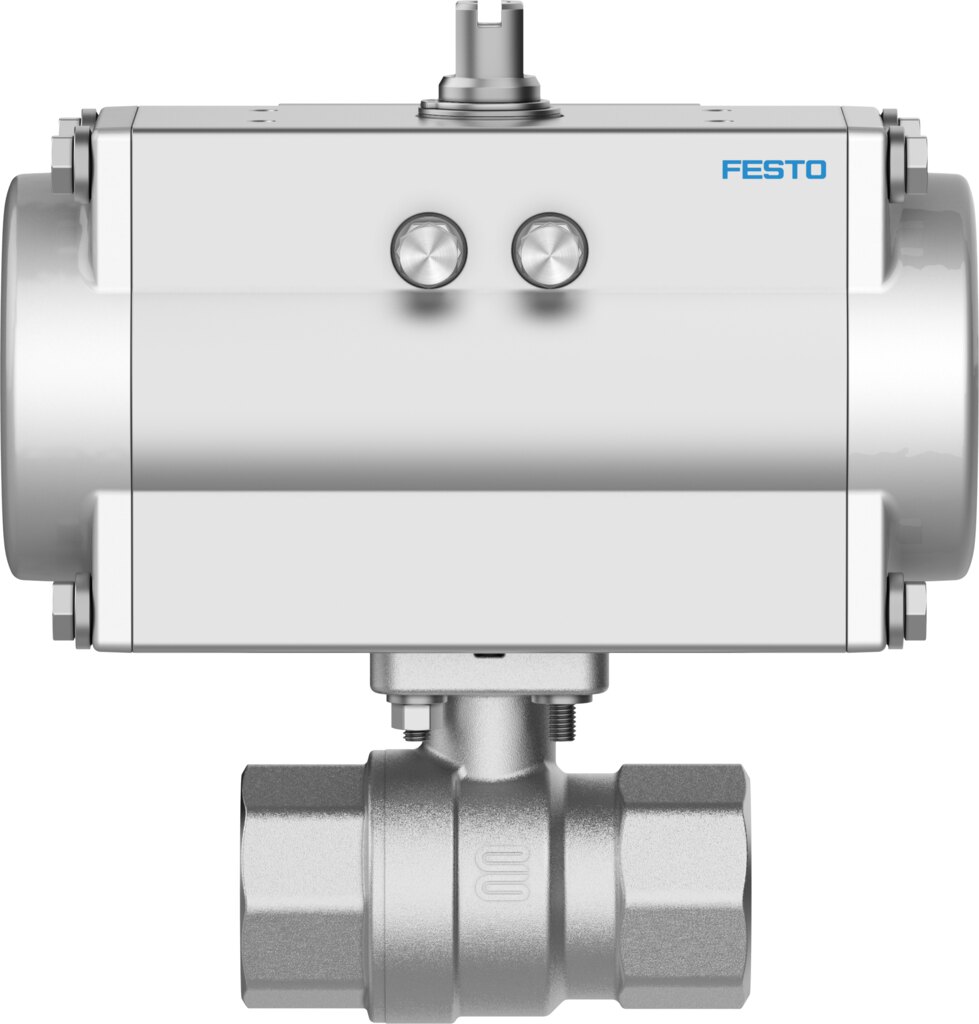

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp2 1/2 DN 63 PN 25 VAPB-A-2 1/2-F-25-F07-PB160 - Festo 8191934

Festo ✓ Originalprodukt Neuware

Kugelhahneinheit VAPB-A-2 1/2-F-25-F07-PB160 mit pneumatischem Schwenkantrieb für Leitungen DN 63 bis PN 25, betriebsfertig montiert. Anschluss Rp2 1/2, Gehäuse aus vernickeltem Messing, Kv 535 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
647,61 €
zzgl. MwSt.
770,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191934
Hersteller-Nr. VAPB-A-2 1/2-F-25-F07-PB160
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für automatisierte Absperrungen in Leitungen DN 63 vereint die Kugelhahneinheit VAPB-A-2 1/2-F-25-F07-PB160 einen Kugelhahn PN 25 mit einem pneumatischen Schwenkantrieb. Durchfluss Kv 535 m³/h.

Vorteile im Überblick

  • Kv-Wert 535 m³/h in DN 63
  • Armatur für Nenndruck PN 25
  • Gehäuse aus vernickeltem Messing 2.0402, CW617N
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Antriebsschnittstelle F07 nach ISO 5211
  • Medien von -10 bis 200 °C

Einsatz

Als Medien nennt Festo für VAPB-A-2 1/2-F-25-F07-PB160: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Der Einbau ist in jeder Lage möglich.

Technische Daten

MerkmalWert
TypVAPB-A-2 1/2-F-25-F07-PB160
Festo-Teilenummer8191934
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturRp2 1/2
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF07
Nennweite DN63
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN25
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN45 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv535 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseMessing, vernickelt
Werkstoffnummer Gehäuse2.0402, CW617N
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenHNBR, PTFE
Werkstoff KugelMessing, hartverchromt
Werkstoffnummer Kugel2.0402, CW617N
Werkstoff WelleMessing
Werkstoffnummer Welle2.0401, CW614N
Produktgewicht12720 g
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VAPB-A-2 1/2-F-25-F07-PB160
EAN4052568716134
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing vernickelt (CW617N)
GewindeRp 2 1/2
Nennweite DN [mm]63
Nenndruck PN [bar]25
DichtmaterialHNBR, PTFE
GehäusewerkstoffMessing vernickelt (CW617N)
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVAPB
