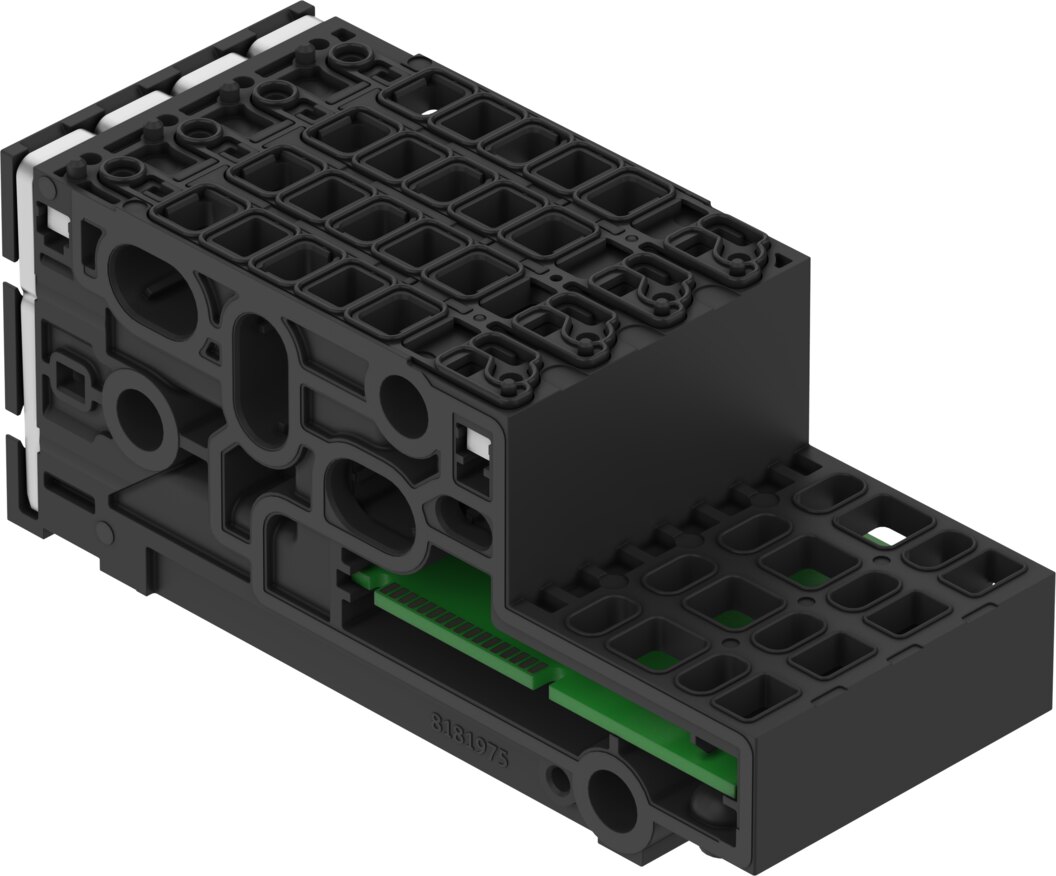

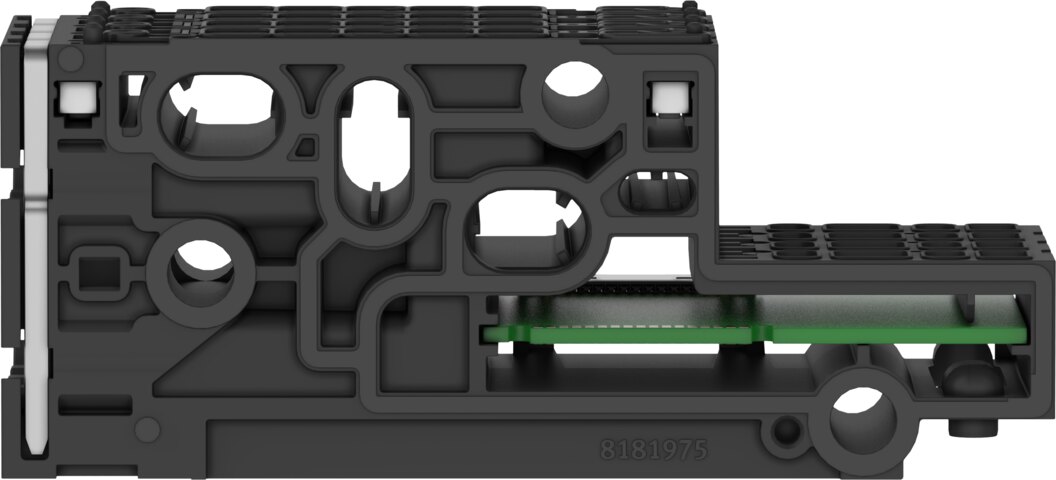

Verkettungsplatte für Ventilinsel VTUX-A-S Raster 10,55 mm VABX-A-S-BV-AH-RV0XJAAAA - Festo 8196628

Festo ✓ Originalprodukt Neuware

Die Verkettungsplatte VABX-A-S-BV-AH-RV0XJAAAA von Festo bündelt Versorgung und Abluft für die aufgesetzten Ventile. Wichtig für die Auswahl: kompatibel mit Ventilinsel VTUX-A-S, Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm und Rastermaß 10,55 mm.

Netto
130,57 €
zzgl. MwSt.
155,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8196628
Hersteller-Nr. VABX-A-S-BV-AH-RV0XJAAAA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Verkettungsplatte VABX-A-S-BV-AH-RV0XJAAAA bündelt Versorgung und Abluft für die aufgesetzten Ventile. Wichtig für die Auswahl: kompatibel mit Ventilinsel VTUX-A-S, Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm und Rastermaß 10,55 mm.

Ihre Vorteile

  • Kompatibel mit Ventilinsel VTUX-A-S
  • Arbeitsanschlüsse 2 und 4 für Cartridge 10 mm
  • Rastermaß 10,55 mm
  • Max. 4 Ventilplätze
  • Bis zu 8 Ventilspulen
  • Nenndurchfluss 470 l/min

Anwendung

Typisch ist der Einsatz von VABX-A-S-BV-AH-RV0XJAAAA beim Aufbau kompakter Ventilinseln im Maschinen- und Anlagenbau. Mit VABX-A-S-BV-AH-RV0XJAAAA entsteht eine kompakte Ventilgruppe mit wenig Schlauch- und Verschraubungsaufwand.

Technische Daten

BestelltypVABX-A-S-BV-AH-RV0XJAAAA
Festo-Teilenummer8196628
Baugröße1
Rastermaß10,55 mm
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Verpolungsschutzja
Diagnose per LEDDiagnose pro Kanal, Diagnose pro Modul
Diagnose per interner KommunikationAbschaltung Last, Unterspannung Lastversorgung PL, Unterspannung Logikversorgung PS, Überspannung Lastversorgung PL, Überspannung Logikversorgung PS
Max. Anzahl Ventilplätze4
Integrierte Funktionmit Elektrikverkettung
Strömungsrichtungreversibel
Maximale Anzahl Ventilspulen8
Kompatibel mitVentilinsel VTUX-A-S
Vakuumtauglichkeitja
Nenndurchfluss normalisiert nach ISO 8778470 l/min
Abmessungen B x L x H42,05 mm x 104,3 mm x 43,1 mm
Absicherung (Kurzschluss)interne elektronische Sicherung pro Kanal
Induktive Schutzbeschaltungeingebaut
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 24 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 7 mA
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Leistungsaufnahme bei 24 VDC0,74 W
Maximale Anzahl Eingänge8
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Nennbetriebsspannung DC Last24 V
Netzausfallüberbrückung10 ms
Potenzialtrennung Ausgänge Kanal - interne Kommunikationja
Potenzialtrennung Elektronik/Sensoren und Last/Ventileja
Verschmutzungsgrad2
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Zulässige Spannungsschwankungen Last± 10 %
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %
SchutzartIP20, IP65
ÜberspannungskategorieII
Umgebungstemperatur-5 bis 50 °C
Nenneinsatzhöhe≤ 2000 m NHN
Max. Aufstellhöhe3500 m
Produktgewicht120,7 g
Elektrische AnsteuerungAP-Schnittstelle
Maximale Adressvolumen Ausgänge1 byte
Kommunikations-Schnittstelle, ProtokollAP
Befestigungsart Anschlussplattemit Durchgangsbohrung
BefestigungsartZuganker
Pneumatischer Anschluss 2für Cartridge 10 mm
Pneumatischer Anschluss 4für Cartridge 10 mm
WerkstoffhinweisRoHS konform
Werkstoff AnschlussplattePA-verstärkt
Werkstoff DichtungenNBR
Werkstoff HalterPOM
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff Klammerhochlegierter Stahl rostfrei
Werkstoff Mutterhochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.VABX-A-S-BV-AH-RV0XJAAAA
EAN4052568658380
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
DichtmaterialNBR
Betriebsspannung24 V DC
Temperatur (max.)50
