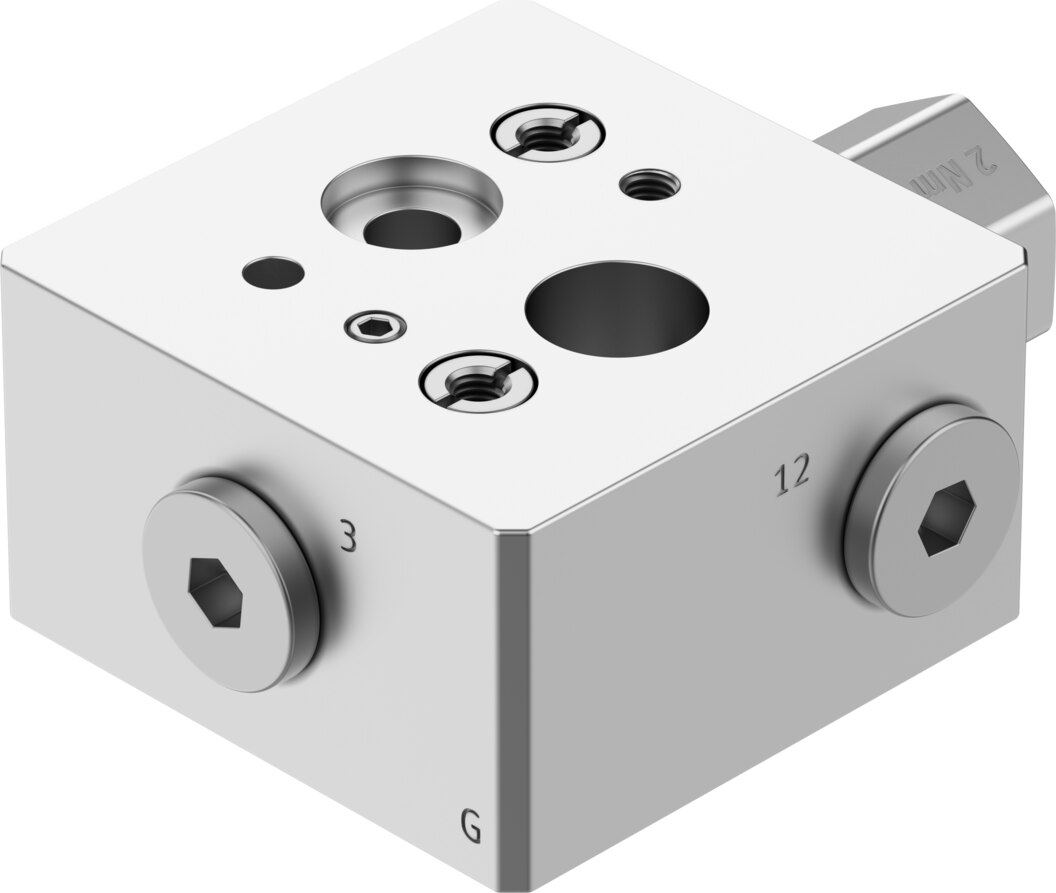

Anschlussplatte G1/4, aus Aluminium, bis 10 bar VABS-S7-BE-BS-G14-VDE2 - Festo 8072668

Festo ✓ Originalprodukt Neuware

Die Anschlussplatte VABS-S7-BE-BS-G14-VDE2 verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Anschlüsse 1 und 3 in G1/4, Betriebsdruck 0 bis 10 bar, Schutzart IP54. Werkstoff: Aluminium emataliert, KBK 4, RoHS-konform.

Netto
171,25 €
zzgl. MwSt.
203,79 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8072668
Hersteller-Nr. VABS-S7-BE-BS-G14-VDE2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Anschlussplatte VABS-S7-BE-BS-G14-VDE2 verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Die Leitungen werden über Anschlüsse 1 und 3 in G1/4, Anschluss 2 als VDI/VDE 3847 (NAMUR) und Steuerluft 12 in G1/4 angeschlossen. Die VABS-S7-BE-BS-G14-VDE2 arbeitet bei 0 bis 10 bar. Schutzart IP54, IP65.

Werkstoff Anschlussplatte der VABS-S7-BE-BS-G14-VDE2: Aluminium emataliert, Dichtungen aus NBR, Korrosionsbeständigkeitsklasse 4.

Vorteile

  • Anschlussgewinde: G1/4 für Versorgung und Abluft
  • Druckbereich: 0 bis 10 bar
  • Schutzart: IP54, IP65
  • Werkstoff: Aluminium emataliert, KBK 4
  • LABS-konform: VDMA 24364-Zone III

Einsatz

Montage mit Durchgangsbohrung und Schraube, Einbaulage beliebig. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [-:-:-].

Technische Daten

TypVABS-S7-BE-BS-G14-VDE2
Festo-Teilenummer8072668
Einbaulagebeliebig
Betriebsdruck0 bis 10 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [-:-:-]
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchutzartIP54, IP65
Hinweis zur SchutzartIP54 für Entlüftungsschutz mit Labyrinth (z.B. VABD-D3-L), IP65 für Entlüftungsschutz mit Dichtring (z.B. VABD-D3-SN)
Produktgewicht362 g
Befestigungsartmit Durchgangsbohrung und Schraube
Anschluss Steuerluft 12G1/4
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2VDI/VDE 3847 (NAMUR)
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussplatteAluminium emataliert
Werkstoff DichtungenNBR
Gewicht0,35 kg
HerstellerFesto
Hersteller-Nr.VABS-S7-BE-BS-G14-VDE2
Zolltarifnummer90330090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
DichtmaterialNBR
MediumDruckluft
SerieVABS
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
