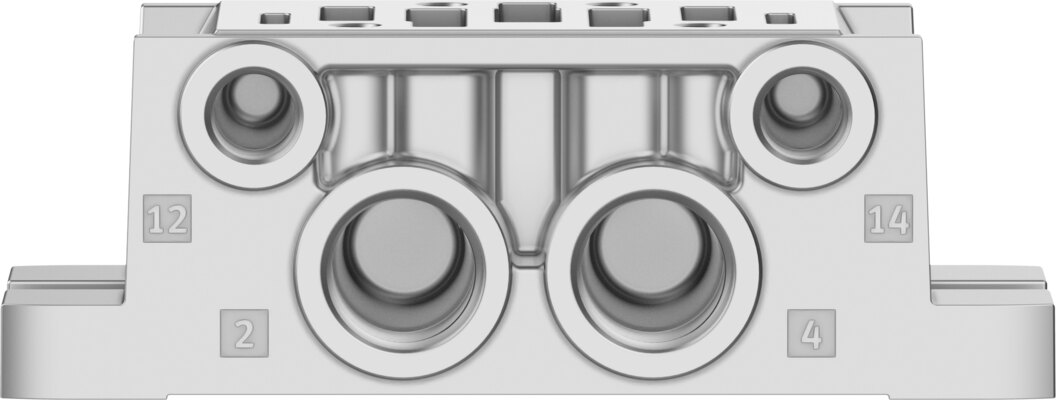

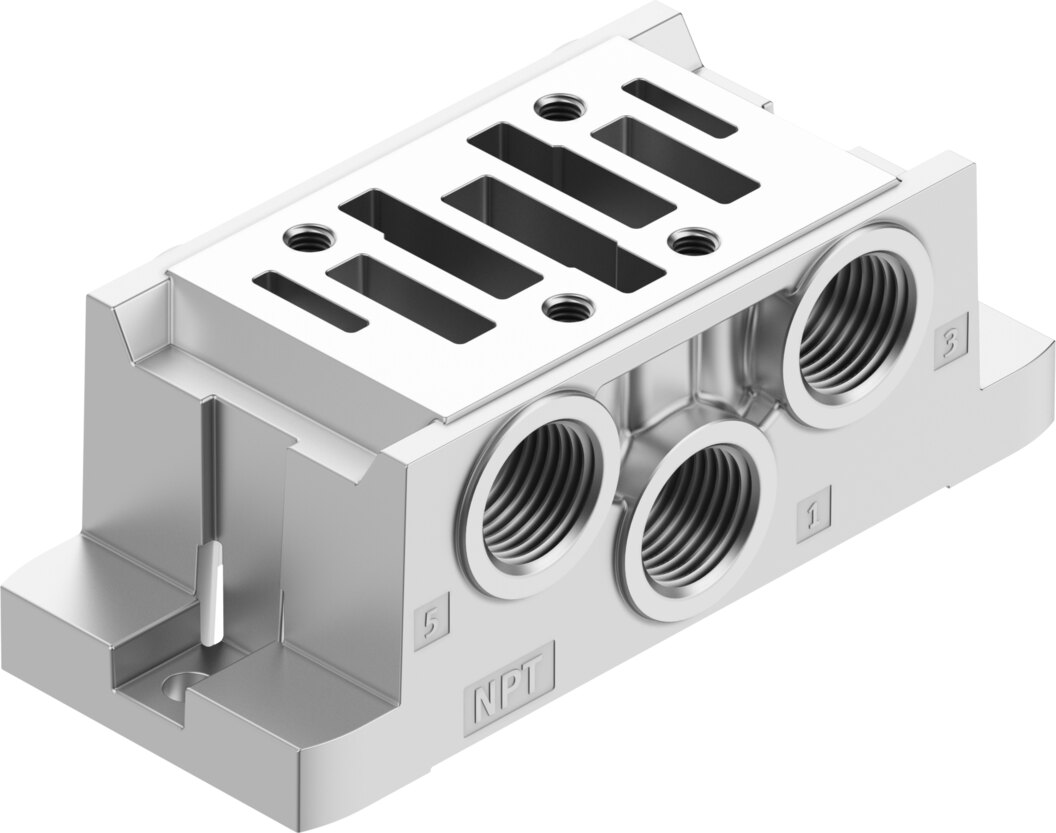

Anschlussplatte 3/8 NPT, ISO 5599-1, Baubreite 48 mm VABS-S1-1HS-N38 - Festo 8032647
Die Anschlussplatte VABS-S1-1HS-N38 trägt ein Ventil und stellt dessen pneumatische Anschlüsse bereit. Anschlüsse 1, 2, 3, 4 und 5 in 3/8 NPT, Norm ISO 5599-1, Betriebsdruck -0,9 bis 10 bar. Werkstoff: Aluminium-Druckguss, KBK 0, RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Festo Anschlussplatte VABS-S1-1HS-N38 nach ISO 5599-1 trägt ein Ventil und stellt dessen pneumatische Anschlüsse bereit. Die VABS-S1-1HS-N38 bietet Anschlüsse 1, 2, 3, 4 und 5 in 3/8 NPT und Steuerluft 12/14 in 1/8 NPT. Zulässiger Betriebsdruck -0,9 bis 10 bar, Vakuum eingeschlossen. Die VABS-S1-1HS-N38 besteht aus Aluminium-Druckguss. Korrosionsbeständigkeitsklasse 0.
Vorteile
- Baubreite: 48 mm
- Norm: ISO 5599-1
- Anschlussgewinde: 3/8 NPT für Versorgung, Arbeitsanschluss und Abluft
- Druckbereich: -0,9 bis 10 bar, vakuumtauglich
- Werkstoff: Aluminium-Druckguss, KBK 0
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Befestigt wird die VABS-S1-1HS-N38 mit Durchgangsbohrung für Schraube M5. Für Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich). Umgebungstemperatur -10 bis 60 °C und Mediumstemperatur -10 bis 50 °C.
Technische Daten
| Typ | VABS-S1-1HS-N38 |
|---|---|
| Festo-Teilenummer | 8032647 |
| Baubreite | 48 mm |
| Abluftfunktion | drosselbar |
| Basierend auf Norm | ISO 5599-1 |
| Max. Anzahl Ventilplätze | 1 |
| Betriebsdruck | -0,9 bis 10 bar |
| Steuerdruck | 0 bis 16 bar |
| Vakuumtauglichkeit | ja |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -10 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 230 g |
| Befestigungsart | mit Durchgangsbohrung für Schraube M5 |
| Anschluss Steuerluft 12/14 | 1/8 NPT |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 2 | 3/8 NPT |
| Pneumatischer Anschluss 3 | 3/8 NPT |
| Pneumatischer Anschluss 4 | 3/8 NPT |
| Pneumatischer Anschluss 5 | 3/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Druckguss |
| Gewicht | 0,24 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABS-S1-1HS-N38 |
| EAN | 4052568653026 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium-Druckguss |
| Gewinde | NPT 3/8 |
| Medium | Druckluft |
| Norm | ISO 5599-1 |
| Serie | VABS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
