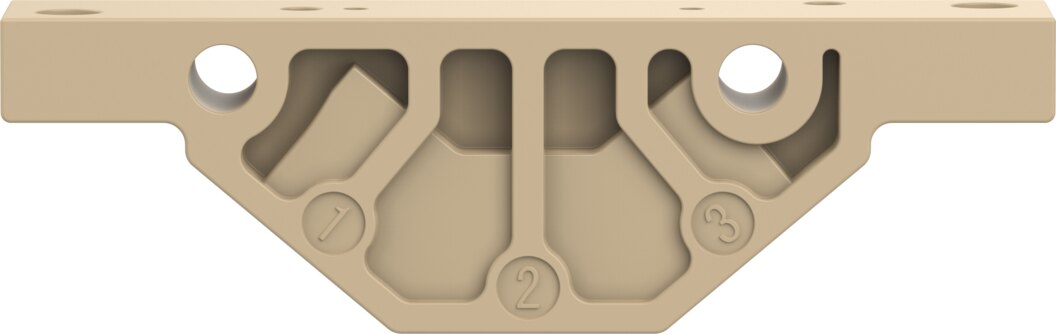

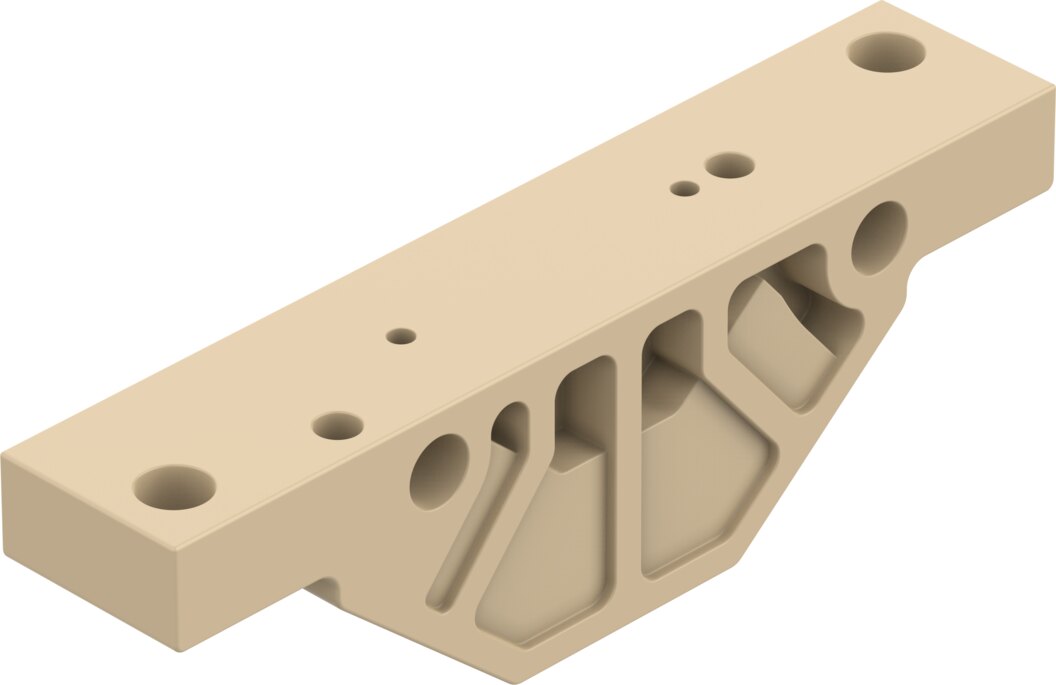

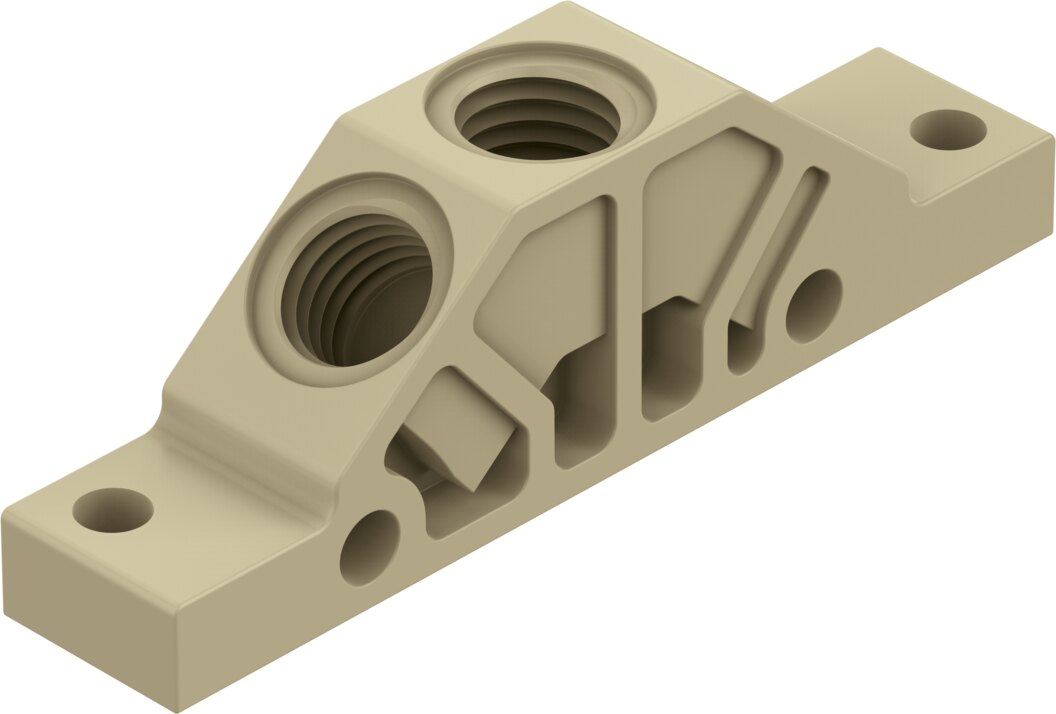

Anschlussplatte 1/4-28 UNF-2B, aus PEEK VABS-K2-10B-16-U14-P - Festo 8122826

Festo ✓ Originalprodukt Neuware

Die Anschlussplatte VABS-K2-10B-16-U14-P verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Baugröße 10, Anziehdrehmoment 0,2 Nm. Werkstoff: PEEK, KBK 0, RoHS-konform.

Netto
35,97 €
zzgl. MwSt.
42,80 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8122826
Hersteller-Nr. VABS-K2-10B-16-U14-P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Festo Anschlussplatte VABS-K2-10B-16-U14-P verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Fluidanschluss als Innengewinde 1/4-28 UNF-2B. Werkstoff Anschlussplatte der VABS-K2-10B-16-U14-P: PEEK, Korrosionsbeständigkeitsklasse 0. Baugröße 10.

Vorteile

  • Anschlussgewinde: 1/4-28 UNF-2B
  • Anziehdrehmoment: 0,2 Nm
  • Werkstoff: PEEK, KBK 0
  • LABS-konform: VDMA 24364-Zone III

Einsatz

Montage mit Durchgangsbohrung, Einbaulage beliebig. Das Ventil wird mit Innengewinde befestigt. Betriebsmedium: flüssige und gasförmige Medien, Beständigkeit der medienberührenden Werkstoffe beachten. Umgebungs- und Mediumstemperatur jeweils 0 bis 50 °C. Konstruktiver Aufbau: Anschlussrichtung unten.

Technische Daten

TypVABS-K2-10B-16-U14-P
Festo-Teilenummer8122826
Baugröße10
Nennweite1,6 mm
FluidanschlussInnengewinde 1/4-28 UNF-2B
Einbaulagebeliebig
Konstruktiver AufbauAnschlussrichtung unten
Max. Anzahl Ventilplätze1
Strömungsrichtungnicht reversibel
BetriebsmediumFlüssige Medien, Gasförmige Medien
Hinweis zum Betriebs-/SteuermediumBeständigkeit der medienberührenden Werkstoffe beachten
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 70 °C
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung0,2 Nm
Produktgewicht7 g
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsart Ventilmit Innengewinde
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussplattePEEK
Gewicht0,009 kg
HerstellerFesto
Hersteller-Nr.VABS-K2-10B-16-U14-P
EAN4052568556914
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]1,6
SerieVABS
Temperaturbereich0-50 °C
Temperatur (max.)50
