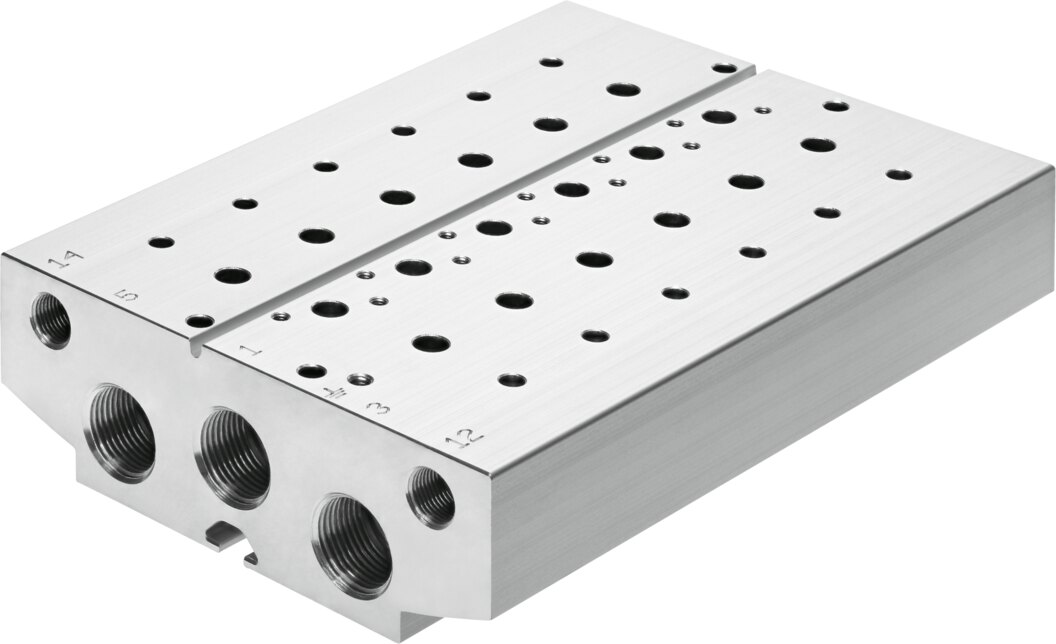

Anschlussleiste Rastermaß 16 mm, G1/4 VABM-L1-14S-G14-6 - Festo 566622
Für Ventilgruppen im Rastermaß 16 mm: Versorgung und Abluft laufen gemeinsam durch die Anschlussleiste. Versorgung 1 in G1/4 und Abluft 3 und 5 in G1/4, Betriebsdruck -0,9 bis 10 bar. Typ VABM-L1-14S-G14-6 aus Aluminium-Knetlegierung, KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Anschlussleiste VABM-L1-14S-G14-6 mit Rastermaß 16 mm fasst mehrere Ventile zu einer Gruppe mit gemeinsamer Versorgung zusammen. Die Leitungen werden über Versorgung 1 in G1/4 und Abluft 3 und 5 in G1/4 angeschlossen. Betrieben wird sie bei -0,9 bis 10 bar. Gefertigt ist die VABM-L1-14S-G14-6 aus Aluminium-Knetlegierung, Korrosionsbeständigkeitsklasse 2, VDMA 24364-B1/B2-L.
Vorteile
- Rastermaß: 16 mm zwischen den Ventilplätzen
- Versorgung: Anschluss 1 in G1/4, Abluft in G1/4
- Druckbereich: -0,9 bis 10 bar, Vakuum eingeschlossen
- Werkstoff: Aluminium-Knetlegierung, KBK 2
- LABS-konform: VDMA 24364-B1/B2-L
- Reinraum: Klasse 5 nach ISO 14644-1
Einsatz
Anziehdrehmomente: Ventilbefestigung max. 0,65 Nm, Wandmontage max. 3 Nm und Hutschienenmontage max. 1,5 Nm. Der Bereich ab -0,9 bar erlaubt auch den Betrieb mit Unterdruck. Reinraumklasse 5 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte (F1a) qualifizieren die VABM-L1-14S-G14-6 für die Fertigung von Li-Ionen-Batterien.
Technische Daten
| Typ | VABM-L1-14S-G14-6 |
|---|---|
| Festo-Teilenummer | 566622 |
| Rastermaß | 16 mm |
| Maximale Anzahl Ventilplätze | 16 |
| Betriebsdruck | -0,9 bis 10 bar |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Maximales Anziehdrehmoment Hutschienenmontage | 1,5 Nm |
| Maximales Anziehdrehmoment Ventilbefestigung | 0,65 Nm |
| Maximales Anziehdrehmoment Wandmontage | 3 Nm |
| Produktgewicht | 282 g |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussleiste | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | VABM-L1-14S-G14-6 |
| EAN | 4052568214531 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Bauart | Anschlussleiste |
| Serie | VABM |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
