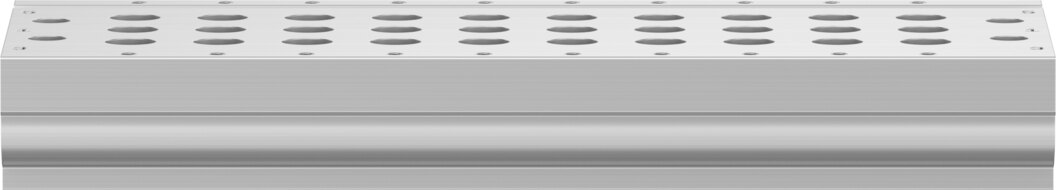

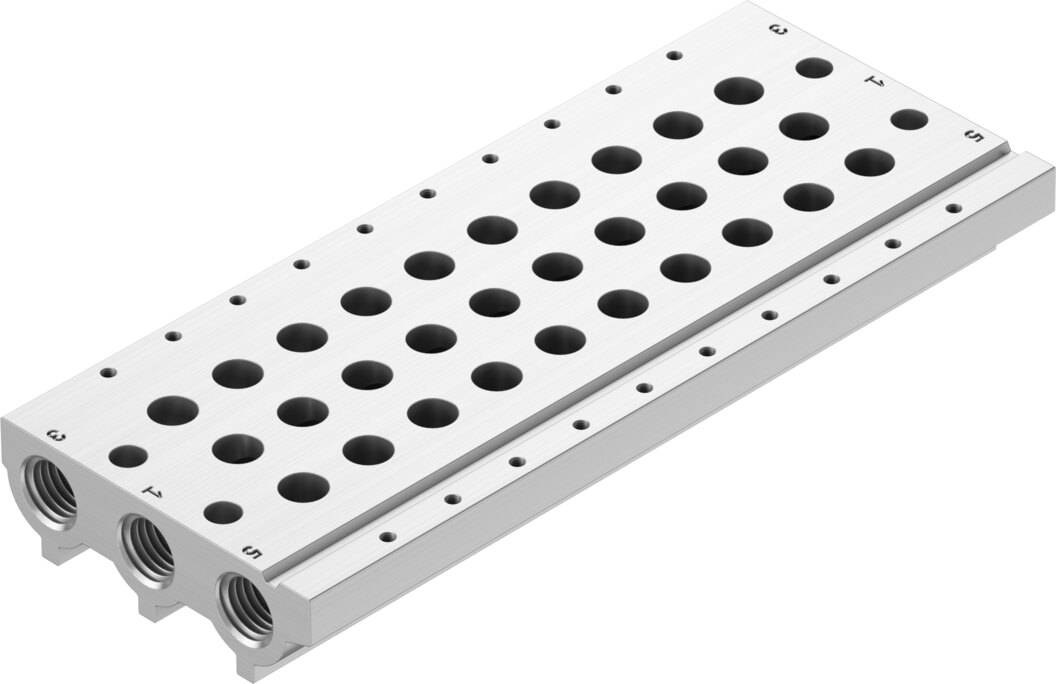

Anschlussleiste Rastermaß 10,5 mm, G1/8 VABM-L1-10S-G18-10 - Festo 566566

Festo ✓ Originalprodukt Neuware

Für Ventilgruppen im Rastermaß 10,5 mm: Versorgung und Abluft laufen gemeinsam durch die Anschlussleiste. Versorgung 1 in G1/8 und Abluft 3 in G1/8, Betriebsdruck -0,9 bis 10 bar. Typ VABM-L1-10S-G18-10 aus Aluminium-Knetlegierung, KBK 2.

Netto
96,04 €
zzgl. MwSt.
114,29 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-566566
Hersteller-Nr. VABM-L1-10S-G18-10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Anschlussleiste VABM-L1-10S-G18-10 mit Rastermaß 10,5 mm fasst mehrere Ventile zu einer Gruppe mit gemeinsamer Versorgung zusammen. Anschlüsse: Versorgung 1 in G1/8 und Abluft 3 in G1/8. Betrieben wird sie bei -0,9 bis 10 bar. Werkstoff Aluminium-Knetlegierung, KBK 2 und LABS-Konformität nach VDMA 24364-B1/B2-L kennzeichnen die VABM-L1-10S-G18-10.

Vorteile

  • Rastermaß: 10,5 mm zwischen den Ventilplätzen
  • Versorgung: Anschluss 1 in G1/8, Abluft in G1/8
  • Druckbereich: -0,9 bis 10 bar, Vakuum eingeschlossen
  • Werkstoff: Aluminium-Knetlegierung, KBK 2
  • LABS-konform: VDMA 24364-B1/B2-L
  • Reinraum: Klasse 5 nach ISO 14644-1

Einsatz

Anziehdrehmomente: Ventilbefestigung max. 0,45 Nm, Wandmontage max. 3 Nm und Hutschienenmontage max. 1,5 Nm. Der Bereich ab -0,9 bar erlaubt auch den Betrieb mit Unterdruck. Reinraumklasse 5 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte (F1a) qualifizieren die VABM-L1-10S-G18-10 für die Fertigung von Li-Ionen-Batterien.

Technische Daten

TypVABM-L1-10S-G18-10
Festo-Teilenummer566566
Rastermaß10,5 mm
Maximale Anzahl Ventilplätze16
Betriebsdruck-0,9 bis 10 bar
ZulassungRCM Mark, c UL us - Recognized (OL)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Maximales Anziehdrehmoment Hutschienenmontage1,5 Nm
Maximales Anziehdrehmoment Ventilbefestigung0,45 Nm
Maximales Anziehdrehmoment Wandmontage3 Nm
Produktgewicht186 g
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 3G1/8
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussleisteAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VABM-L1-10S-G18-10
EAN4052568214326
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
BauartAnschlussleiste
SerieVABM
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
