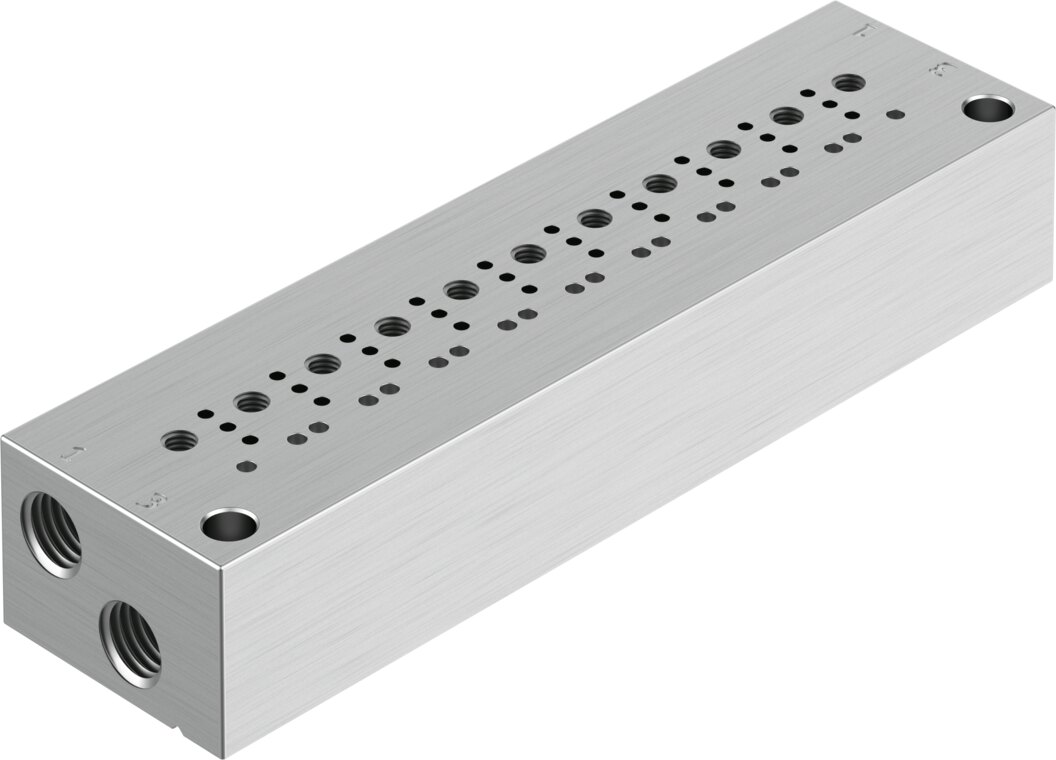

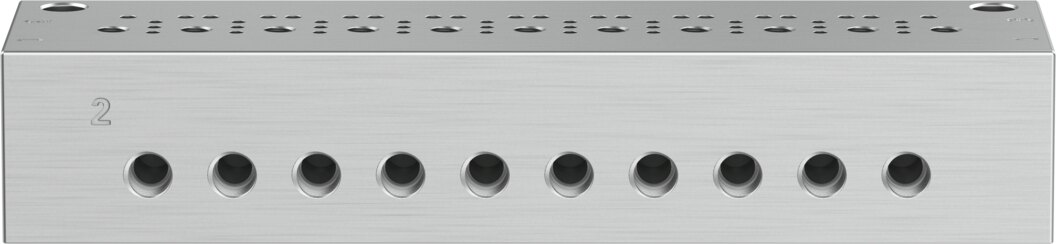

Anschlussblock M5, LABS-konform VABM-C12-6M-M5-M3-10 - Festo 8122794

Festo ✓ Originalprodukt Neuware

Festo Anschlussblock VABM-C12-6M-M5-M3-10 für Ventilgruppen mit gemeinsamer Druckluftversorgung. Versorgung 1 in M5 und Abluft 3 in M5, Betriebsdruck -1 bis 7 bar. Typ VABM-C12-6M-M5-M3-10 aus Aluminium-Knetlegierung.

Netto
78,12 €
zzgl. MwSt.
92,96 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8122794
Hersteller-Nr. VABM-C12-6M-M5-M3-10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Anschlussblock VABM-C12-6M-M5-M3-10 von Festo fasst Ventile zu einer Gruppe mit gemeinsamer Druckluftversorgung zusammen. Anschlüsse: Versorgung 1 in M5, Abluft 3 in M5 und Arbeitsanschluss 2 in M3. Zulässiger Betriebsdruck -1 bis 7 bar, der Unterdruckbereich ist eingeschlossen. LABS-Konformität nach VDMA 24364-Zone III, RoHS-konform.

Vorteile

  • Versorgung: Anschluss 1 in M5, Abluft in M5
  • Arbeitsanschlüsse: M3 direkt am Block
  • Druckbereich: -1 bis 7 bar, Vakuum eingeschlossen
  • Werkstoff: Aluminium-Knetlegierung
  • LABS-konform: VDMA 24364-Zone III

Einsatz

Befestigungsart: mit Durchgangsbohrung, Einbaulage beliebig. Ausführung: Anschlussrichtung unten. Da der Betriebsdruck bis -1 bar reicht, eignet sich der Anschlussblock auch für Vakuumkreise.

Technische Daten

TypVABM-C12-6M-M5-M3-10
Festo-Teilenummer8122794
Baubreite20 mm
Einbaulagebeliebig
Konstruktiver AufbauAnschlussrichtung unten
Maximale Anzahl Ventilplätze10
Betriebsdruck-1 bis 7 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [6:4:1]
Hinweis zum Betriebs-/Steuermediummaximale Partikelgröße 5 µm
LABS-KonformitätVDMA24364-Zone III
Umgebungstemperatur5 bis 50 °C
Produktgewicht49,5 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1M5
Pneumatischer Anschluss 2M3
Pneumatischer Anschluss 3M5
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussleisteAluminium-Knetlegierung
Gewicht (Versand)0,055 kg
Gewicht0,055 kg
HerstellerFesto
Hersteller-Nr.VABM-C12-6M-M5-M3-10
EAN4052568550967
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM5
SerieVABM
Betriebsdruck max [bar]7
Pneumatischer AnschlussM5
