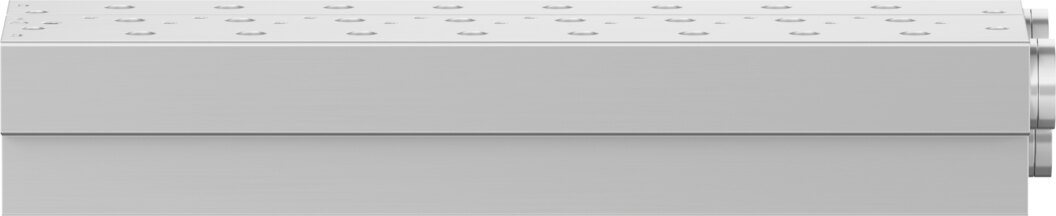

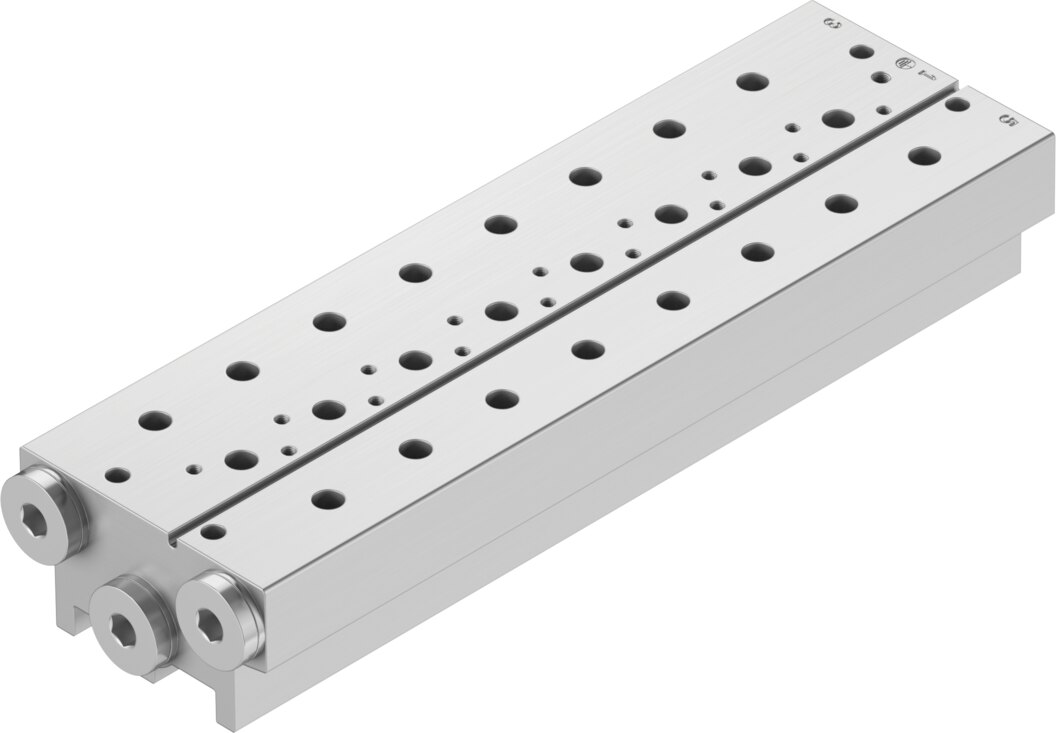

Anschlussblock für 7 Ventile, Rastermaß 22 mm, 1/4 NPT VABM-B10-20S-N14-7 - Festo 576434

Festo ✓ Originalprodukt Neuware

Fasst 7 Ventile im Rastermaß 22 mm zu einer Gruppe mit gemeinsamer Druckluftversorgung zusammen. Versorgung 1 in 1/4 NPT und Abluft 3 und 5 in 1/4 NPT. Typ VABM-B10-20S-N14-7 aus Aluminium-Knetlegierung, KBK 2.

Netto
85,82 €
zzgl. MwSt.
102,13 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-576434
Hersteller-Nr. VABM-B10-20S-N14-7
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 7 Ventilplätzen im Rastermaß 22 mm bildet der Anschlussblock VABM-B10-20S-N14-7 die Grundlage für eine kompakte Ventilgruppe. Die Leitungen werden über Versorgung 1 in 1/4 NPT und Abluft 3 und 5 in 1/4 NPT angeschlossen. Der Grundkörper des VABM-B10-20S-N14-7 besteht aus Aluminium-Knetlegierung (KBK 2).

Vorteile

  • Ventilplätze: 7 Plätze im Rastermaß 22 mm
  • Versorgung: Anschluss 1 in 1/4 NPT, Abluft in 1/4 NPT
  • Werkstoff: Aluminium-Knetlegierung, KBK 2
  • LABS-konform: VDMA 24364-B1/B2-L

Einsatz

Montiert wird der VABM-B10-20S-N14-7 mit Durchgangsbohrung, die Einbaulage ist beliebig.

Technische Daten

TypVABM-B10-20S-N14-7
Festo-Teilenummer576434
Rastermaß22 mm
Einbaulagebeliebig
Maximale Anzahl Ventilplätze7
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Produktgewicht821 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussleisteAluminium-Knetlegierung
Gewicht (Versand)1,1 kg
Gewicht1,1 kg
HerstellerFesto
Hersteller-Nr.VABM-B10-20S-N14-7
EAN4052568379896
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Anzahl Stationen [Stk]7
SerieVABM
Pneumatischer AnschlussNPT 1/4
