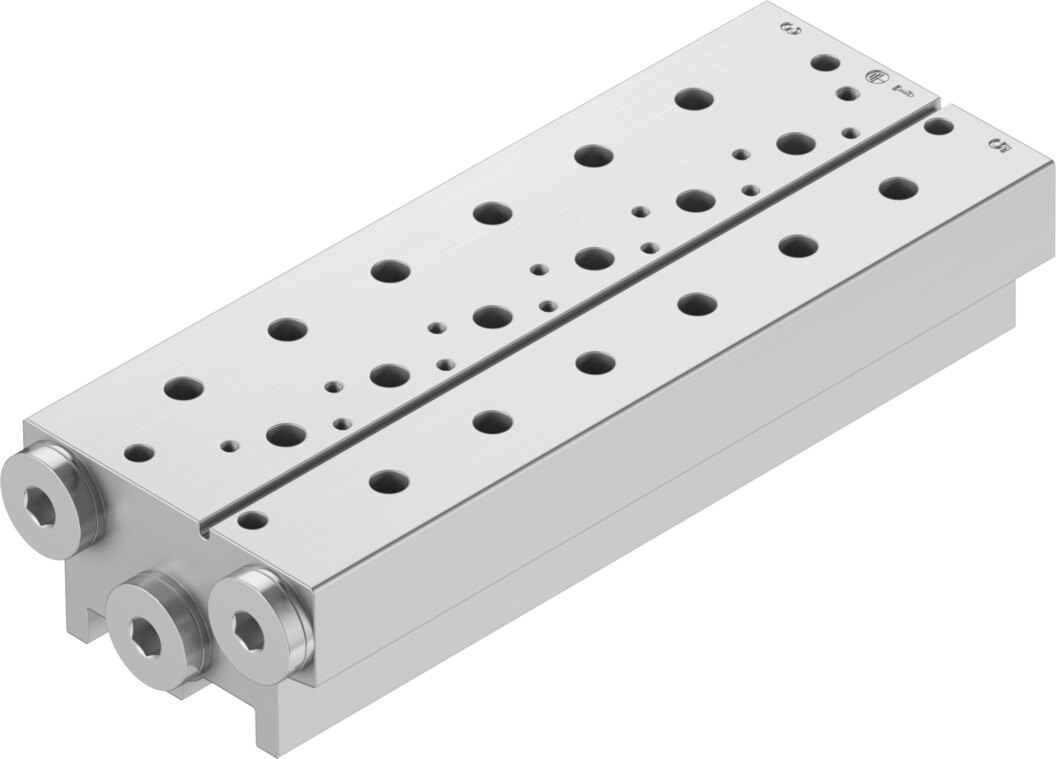

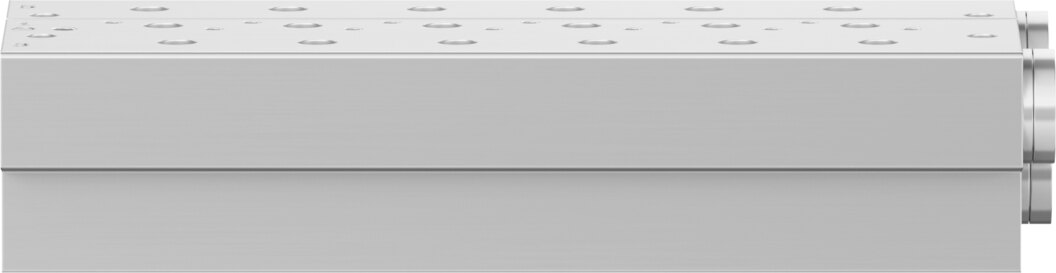

Anschlussblock für 5 Ventile, Rastermaß 22 mm, 1/4 NPT VABM-B10-20S-N14-5 - Festo 576432
5 Ventilplätze im Rastermaß 22 mm sparen Einzelverschlauchung, die Versorgung läuft zentral über den Block. Versorgung 1 in 1/4 NPT und Abluft 3 und 5 in 1/4 NPT. Typ VABM-B10-20S-N14-5 aus Aluminium-Knetlegierung, KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 5 Ventilplätzen im Rastermaß 22 mm bildet der Anschlussblock VABM-B10-20S-N14-5 die Grundlage für eine kompakte Ventilgruppe. Anschlüsse: Versorgung 1 in 1/4 NPT und Abluft 3 und 5 in 1/4 NPT. Der Grundkörper des VABM-B10-20S-N14-5 besteht aus Aluminium-Knetlegierung (KBK 2).
Vorteile
- Ventilplätze: 5 Plätze im Rastermaß 22 mm
- Versorgung: Anschluss 1 in 1/4 NPT, Abluft in 1/4 NPT
- Werkstoff: Aluminium-Knetlegierung, KBK 2
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Befestigungsart: mit Durchgangsbohrung, Einbaulage beliebig.
Technische Daten
| Typ | VABM-B10-20S-N14-5 |
|---|---|
| Festo-Teilenummer | 576432 |
| Rastermaß | 22 mm |
| Einbaulage | beliebig |
| Maximale Anzahl Ventilplätze | 5 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Produktgewicht | 630 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Pneumatischer Anschluss 5 | 1/4 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussleiste | Aluminium-Knetlegierung |
| Gewicht (Versand) | 0,9 kg |
| Gewicht | 0,9 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABM-B10-20S-N14-5 |
| EAN | 4052568379872 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/4 |
| Anzahl Stationen [Stk] | 5 |
| Serie | VABM |
| Pneumatischer Anschluss | NPT 1/4 |
