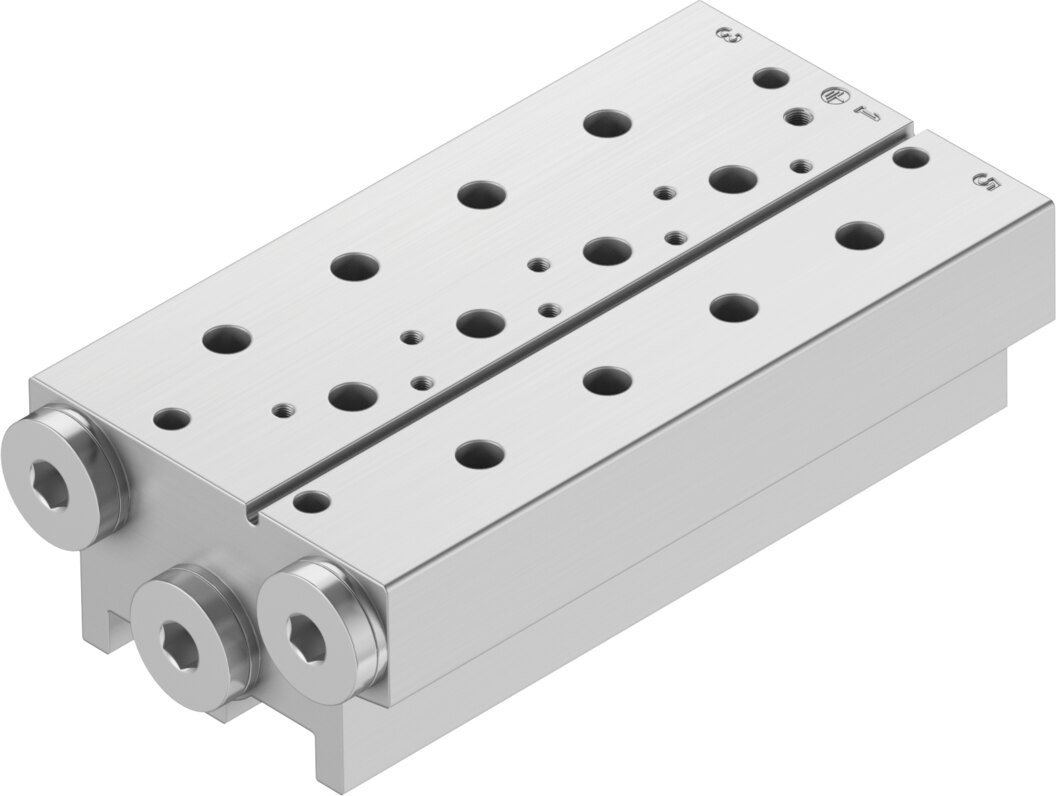

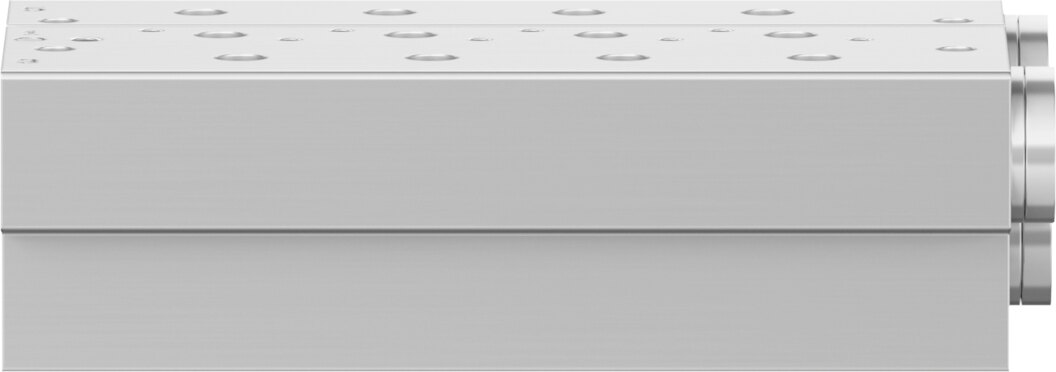

Anschlussblock für 4 Ventile, Rastermaß 22 mm, G1/4 VABM-B10-20S-G14-4 - Festo 576419
4 Ventilplätze im Rastermaß 22 mm sparen Einzelverschlauchung, die Versorgung läuft zentral über den Block. Versorgung 1 in G1/4 und Abluft 3 und 5 in G1/4. Typ VABM-B10-20S-G14-4 aus Aluminium-Knetlegierung, KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 4 Ventilplätzen im Rastermaß 22 mm bildet der Anschlussblock VABM-B10-20S-G14-4 die Grundlage für eine kompakte Ventilgruppe. Die Leitungen werden über Versorgung 1 in G1/4 und Abluft 3 und 5 in G1/4 angeschlossen. Werkstoff Aluminium-Knetlegierung, KBK 2 und LABS-Konformität nach VDMA 24364-B1/B2-L kennzeichnen den VABM-B10-20S-G14-4.
Vorteile
- Ventilplätze: 4 Plätze im Rastermaß 22 mm
- Versorgung: Anschluss 1 in G1/4, Abluft in G1/4
- Werkstoff: Aluminium-Knetlegierung, KBK 2
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Befestigungsart: mit Durchgangsbohrung, Einbaulage beliebig.
Technische Daten
| Typ | VABM-B10-20S-G14-4 |
|---|---|
| Festo-Teilenummer | 576419 |
| Rastermaß | 22 mm |
| Einbaulage | beliebig |
| Maximale Anzahl Ventilplätze | 4 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Produktgewicht | 535 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussleiste | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | VABM-B10-20S-G14-4 |
| EAN | 4052568262082 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Anzahl Stationen [Stk] | 4 |
| Serie | VABM |
| Pneumatischer Anschluss | G1/4 |
