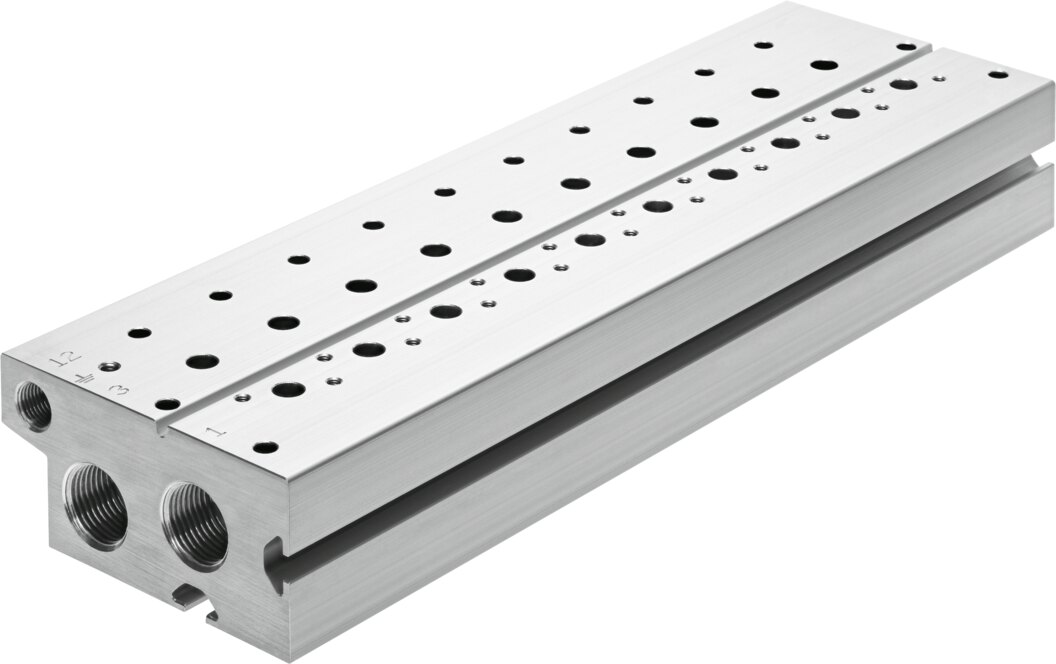

Anschlussblock für 2 Ventile, Rastermaß 22 mm, 3/8 NPT VABM-B10-20E-N38-2-P3 - Festo 576453
2 Ventilplätze im Rastermaß 22 mm sparen Einzelverschlauchung, die Versorgung läuft zentral über den Block. Versorgung 1 in 3/8 NPT und Abluft 3 in 3/8 NPT. Typ VABM-B10-20E-N38-2-P3 aus Aluminium-Knetlegierung, KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Anschlussblock VABM-B10-20E-N38-2-P3 nimmt 2 Ventile im Rastermaß 22 mm auf und versorgt sie gemeinsam mit Druckluft. Die Leitungen werden über Versorgung 1 in 3/8 NPT und Abluft 3 in 3/8 NPT angeschlossen. Werkstoff Aluminium-Knetlegierung, KBK 2 und LABS-Konformität nach VDMA 24364-B1/B2-L kennzeichnen den VABM-B10-20E-N38-2-P3.
Vorteile
- Ventilplätze: 2 Plätze im Rastermaß 22 mm
- Versorgung: Anschluss 1 in 3/8 NPT, Abluft in 3/8 NPT
- Steuerluft: Steuerluft 12 in 1/8 NPT
- Werkstoff: Aluminium-Knetlegierung, KBK 2
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Montiert wird der VABM-B10-20E-N38-2-P3 mit Durchgangsbohrung, die Einbaulage ist beliebig.
Technische Daten
| Typ | VABM-B10-20E-N38-2-P3 |
|---|---|
| Festo-Teilenummer | 576453 |
| Rastermaß | 22 mm |
| Einbaulage | beliebig |
| Maximale Anzahl Ventilplätze | 2 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Produktgewicht | 449 g |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Steuerluft 12 | 1/8 NPT |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 3 | 3/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussleiste | Aluminium-Knetlegierung |
| Gewicht (Versand) | 0,7 kg |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABM-B10-20E-N38-2-P3 |
| EAN | 4052568379933 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 3/8 |
| Anzahl Stationen [Stk] | 2 |
| Serie | VABM |
| Pneumatischer Anschluss | NPT 3/8 |
