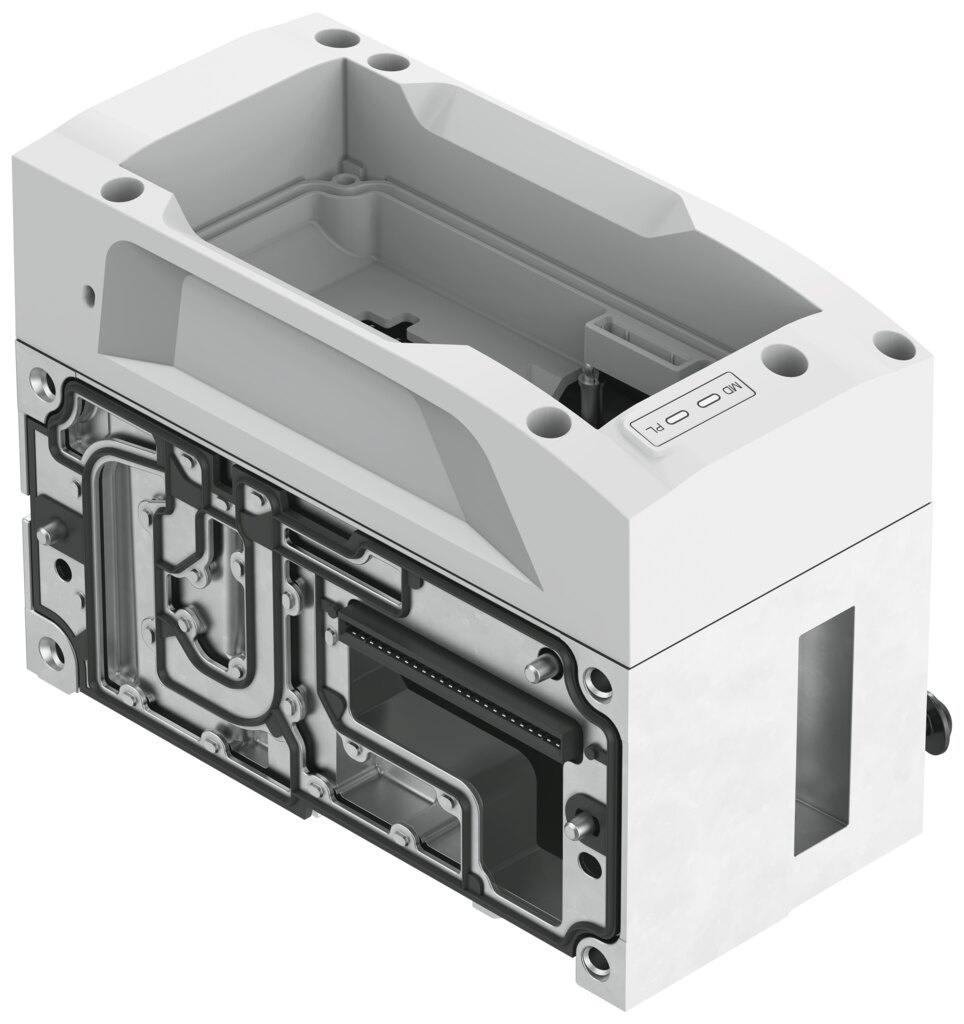

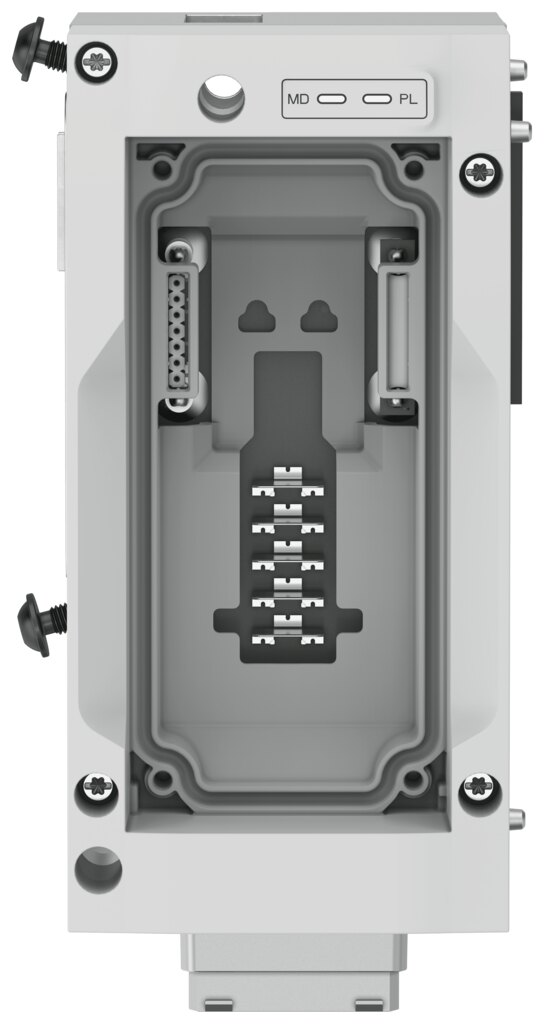

Pneumatik-Anschaltung VABA-S6-1-X5-F4 - Festo 8154039
Netto
zzgl. MwSt.
445,64 € inkl. 19 % MwSt., zzgl. Versand
374,49 €
Artikel
FES-8154039
Hersteller-Nr.
VABA-S6-1-X5-F4
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
|---|---|
| Hinweis zur Schwingfestigkeit | SG2 auf Wandmontage |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Hinweis zur Schockfestigkeit | SG2 auf Wandmontage |
| Anschaltung Ventilinseln | Typ 44, VTSA, Typ 45, VTSA-F |
| Verpolungsschutz | ja |
| Diagnose per LED | Diagnose pro Modul, Spannungsversorgung Last |
| Diagnose per interner Kommunikation | Kommunikationsfehler, Kurzschluss/Überlast Ausgangssignal, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last |
| Max. Anzahl Ventilplätze | 16 bei bistabilen Ventilen, 32 bei monostabilen Ventilen |
| Maximale Anzahl Ventilspulen | 32 |
| Modulcode (hex/dez) | 0x3045/12357d |
| Modulparameter | Aktivierung Diagnose bei Überlast/Kurzschluss, Condition Counter Grenzwert/Istwert, Konfiguration Spannungsüberwachung Lastversorgung PL, Verhalten im Fehlerzustand |
| Interne Zykluszeit | < 1 ms |
| Abmessungen B x L x H | 70,5 mm x 160,65 mm x 102,6 mm |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Ventilausgang |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 27 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 17 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 16 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Last | 24 V |
| Nennstrom | 16 A |
| Netzausfallüberbrückung | 10 ms |
| Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile | ja |
| Verschmutzungsgrad | 2 |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 10 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend und Funktionserde |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | Push-Pull nach IEC 61076-3-126 |
| Spannungsversorgung, Anzahl Pole/Adern | 5 |
| Spannungsversorgung, Anschlussbild | 00997378 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend und Funktionserde |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | Push-Pull nach IEC 61076-3-126 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 5 |
| Spannungsweiterleitung, Anschlussbild | 00997378 |
| Unterspannung Last/Ventile (Diagnosemeldung) | 21,6 V |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutzklasse | III |
| Überspannungskategorie | II |
| Umgebungstemperatur | -20 ... 50 °C |
| Hinweis zur Umgebungstemperatur | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Nenneinsatzhöhe | <= 2000 m ASL (> 79,5 kPa) |
| Max. Aufstellhöhe | 3500 m |
| Hinweis zur max. Aufstellhöhe | > 2000 m ASL (< 79,5 kPa), Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Produktgewicht | 1328 g |
| Elektrische Ansteuerung | Feldbus |
| Kommunikations-Schnittstelle, Protokoll | AP |
| Befestigungsart | mit Durchgangsbohrung für Schraube M6 |
| Werkstoff-Hinweis | RoHS konform, halogenfrei, phosphorsäureesterfrei |
| Werkstoff Deckel | Zink-Druckguss, pulverbeschichtet |
| Werkstoff Dichtungen | NBR, PUR |
| Werkstoff Flansch | Zink-Druckguss, vernickelt |
| Werkstoff Gehäuse | Aluminium |
| Werkstoff Schrauben | Stahl, vernickelt |
| Gewicht | 1,3 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABA-S6-1-X5-F4 |
| EAN | 4052568614935 |
| Zolltarifnummer | 85389099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
