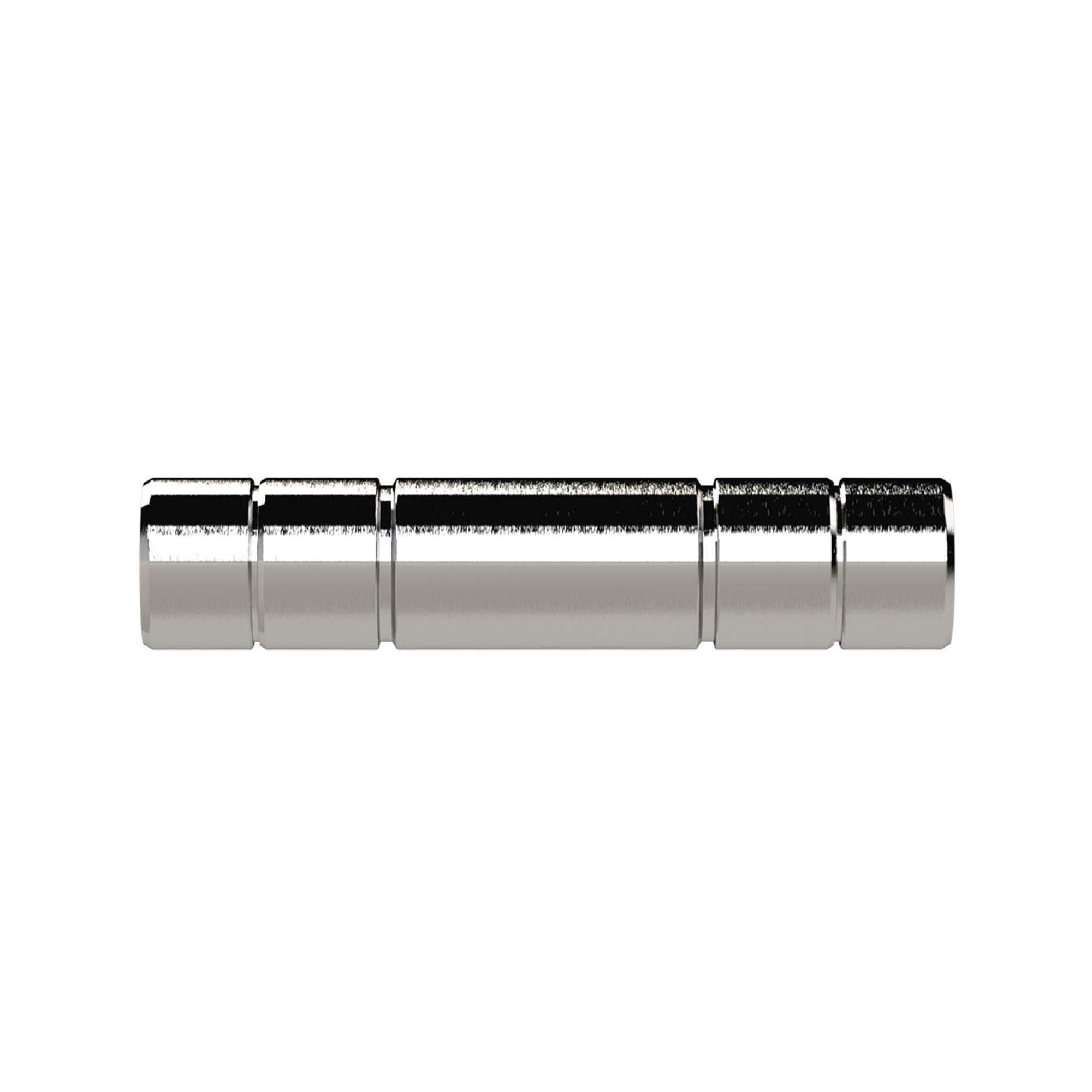

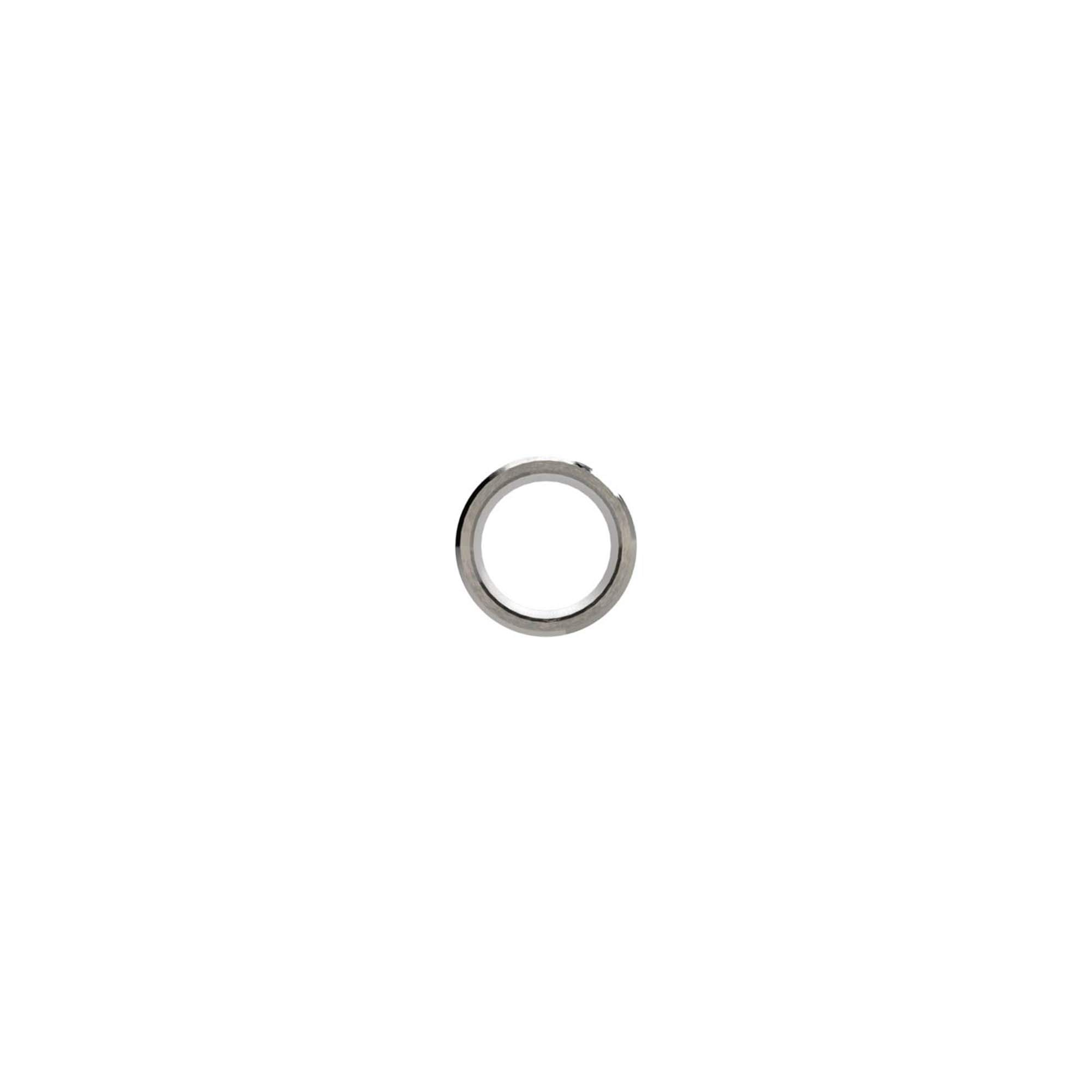

Stecknippel »NonPlusUltra«, Ø 6 mm, VPE 10 Stk. - Riegler 132122

Stecknippel »NonPlusUltra«, Ø 6 mm, Arbeitsdruck -0,99 bis 25 bar, T: -20 bis 150 °C, ES 1.4404, VPE 10 Stk. Die Serie NonPlusUltra vereint exzellente Materialqualität mit bester Verarbeitung. Alle Komponenten zeichnen sich durch maximale Dichtheit aus und sind durchflussoptimiert. Komplett aus korrosionsfreiem und säurebeständigem Edelstahl mit einer Oberflächenrauheit (Ra) < 0,8 gefertigt, sind sie extrem robust und leicht zu reinigen (auch sterilisierbar). Bewegbare Verschraubungen sind durch einen speziellen Schwenkmechanismus für kontinuierliche Bewegung geeignet. Die Edelstahlverschraubungen sind vielseitig einsetzbar, zum Beispiel in der Prozess- und Verfahrenstechnik, im Lebensmittel- und Pharmabereich, in der Wasserkühlung, zur Schmierung, für Gase, Vakuum und im Reinraum (die geeignete Reinigung der Teile obliegt dem Anwender). Zur Anwendung eignen sie sich ideal in Verbindung mit unseren PUR-Schläuchen Lebensmittelkontakt (FDA). Auf Anfrage lieferbar mit EPDM-Dichtungen, EPDM-Dichtungen mit Trinkwasserzulassung, geeignet für Reinraumklasse 3 nach DIN EN ISO 14644-1 sowie mit farblicher Keramik-Codierung.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73072910
• Ursprungsland: DE

Über Stecknippel

Stecknippel sind das feste Gegenstück in einer Schnellsteckverbindung. Sie werden in ein Gewinde geschraubt oder auf den Schlauch gesetzt und nehmen die Kupplung auf, die sich dann ohne Werkzeug lösen lässt. Der Arbeitsdruck reicht in dieser Gruppe bis 20 bar, die Schlauchaufnahmen decken Außendurchmesser von 3 bis 14 mm ab.

Worauf es bei der Auswahl ankommt

• Der Werkstoff richtet sich nach Medium und Umgebung. Messing vernickelt ist die übliche Wahl für Druckluft, Edelstahl 1.4404 gehört zur inox line für korrosive Medien, Kunststoff steht als leichte Variante zur Verfügung.
• Das Gewinde gibt es zylindrisch nach DIN EN ISO 228-1 als G 1/8 bis G 1/2, kegelig nach ISO 7-1 als R 1/8 bis R 1/2 und metrisch nach DIN 13-1 als M5. Kegelige Gewinde dichten im Gewindegang, zylindrische brauchen eine zusätzliche Dichtung.
• Bei den Schlauchvarianten zählt der Außendurchmesser des Rohrs oder Schlauchs. Abgedeckt sind 3 bis 14 mm.
• Das Dichtmaterial ist NBR oder FKM beziehungsweise FPM. FKM gehört zu den Ausführungen mit höherer Betriebstemperatur, die bis 150 °C reicht, während NBR-Varianten bis 80 °C ausgewiesen sind.
• Der Nippel muss zur eingesetzten Kupplungsserie passen. Im Sortiment stehen inox line, click-clock, Blaue Serie, metallica und NonPlusUltra, die Eignungsprüfung beim Mischen von Serien liegt beim Anwender.

Typische Einsatzbereiche

• Druckluftanschlüsse an Maschinen und Montagearbeitsplätzen mit häufigem Werkzeugwechsel
• Anschluss von Handgeräten und Blaspistolen an Schlauchleitungen
• Vakuumkreise und Sauggreifer, da der Arbeitsdruck bis -0,99 bar hinunterreicht
• Anlagenteile mit korrosiven Medien, für die die Edelstahlausführung 1.4404 vorgesehen ist
• Leitungen mit neutralen Gasen, Flüssigkeiten, Öl oder Fett, soweit der Werkstoff dafür freigegeben ist

Die Werkstoffe reichen von Messing vernickelt über Edelstahl 1.4404 bis Kunststoff, gedichtet wird mit NBR oder FKM beziehungsweise FPM. Die Gewinde folgen DIN EN ISO 228-1, ISO 7-1 oder DIN 13-1, gefertigt wird in Italien, Deutschland, Indien und China.
