Drucksensor -1 bis 10 bar Schlauch-Ø 4 mm SPAN-B-B11R-Q4-PN-L1 - Festo 8114759

Festo ✓ Originalprodukt Neuware

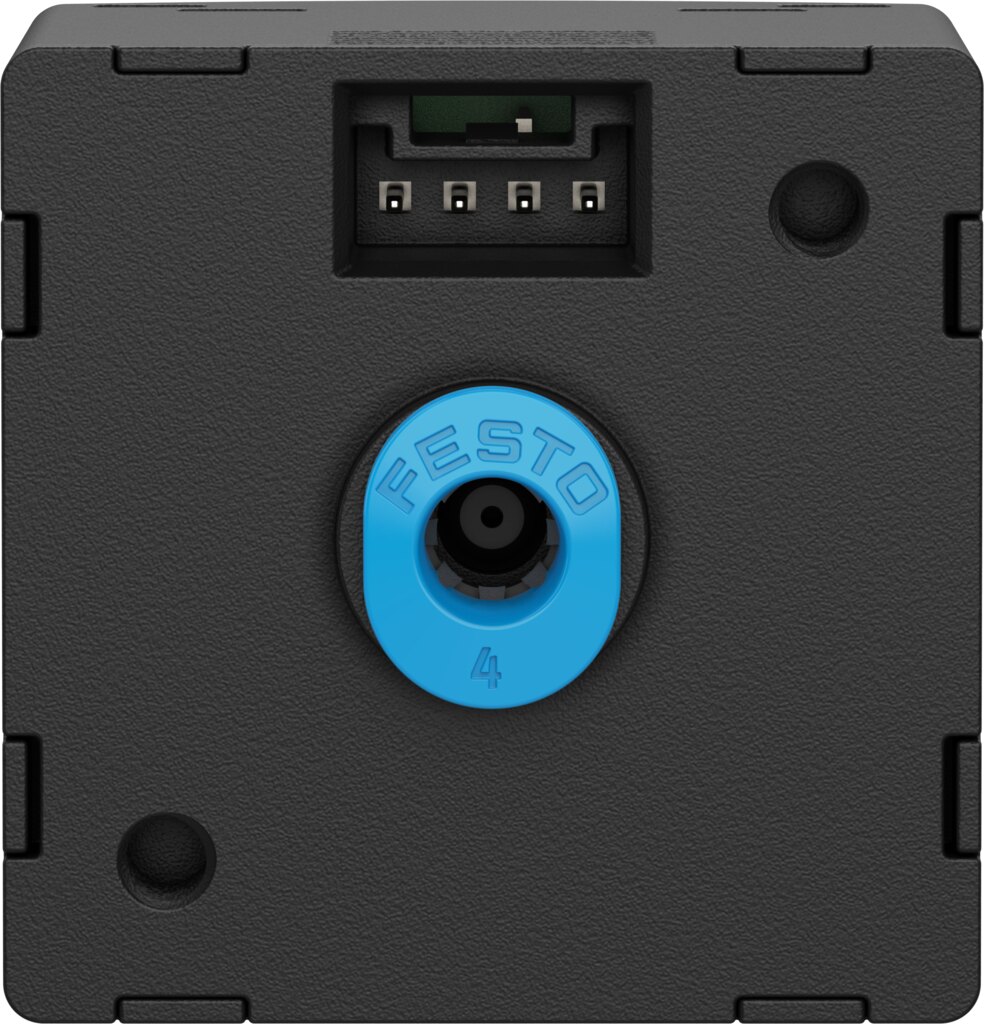

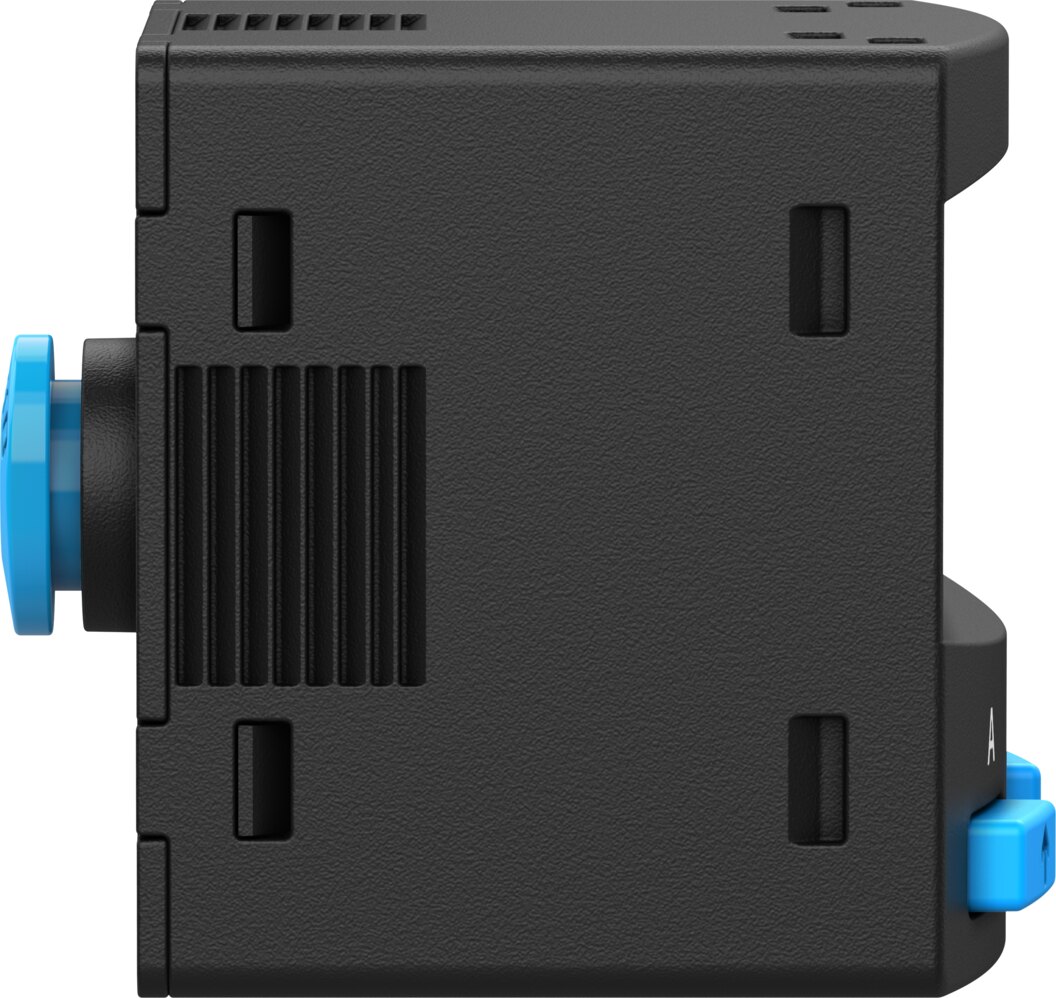

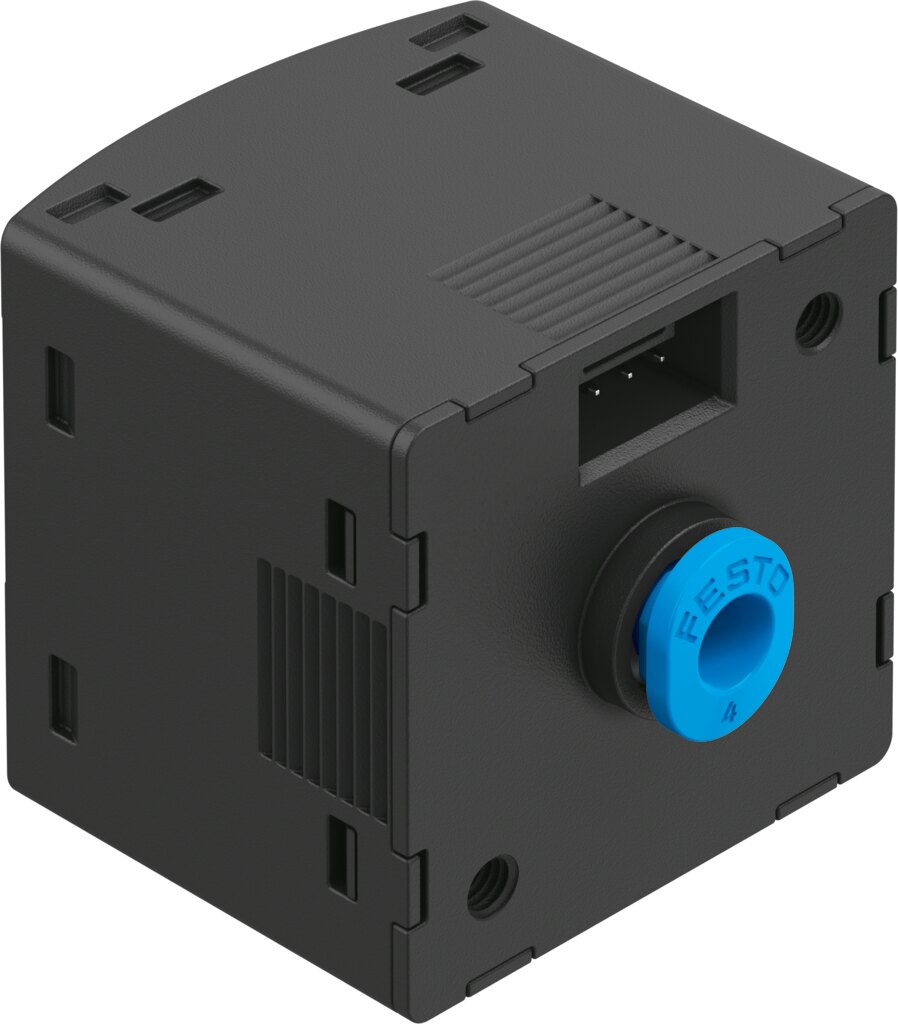

Der Festo Drucksensor SPAN-B-B11R-Q4-PN-L1 überwacht den Relativdruck im Bereich -1 bis 10 bar und schaltet über einen Schaltausgang, PNP/NPN umschaltbar. Über den gesamten Bereich bis 10 bar liegt die Genauigkeit bei ±1,5 %FS, die Wiederholgenauigkeit bei ±0,3 %FS. Pneumatischer Anschluss für Schlauch-Außen-Ø 4 mm, elektrischer Anschluss Stecker, 4-polig.

Netto
89,32 €
zzgl. MwSt.
106,29 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8114759
Hersteller-Nr. SPAN-B-B11R-Q4-PN-L1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem SPAN-B-B11R-Q4-PN-L1 von Festo behalten Sie den Relativdruck zwischen -1 und 10 bar im Blick.

Vorteile

  • Messbereich -1 bis 10 bar, Überlastdruck 15 bar
  • Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
  • Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator

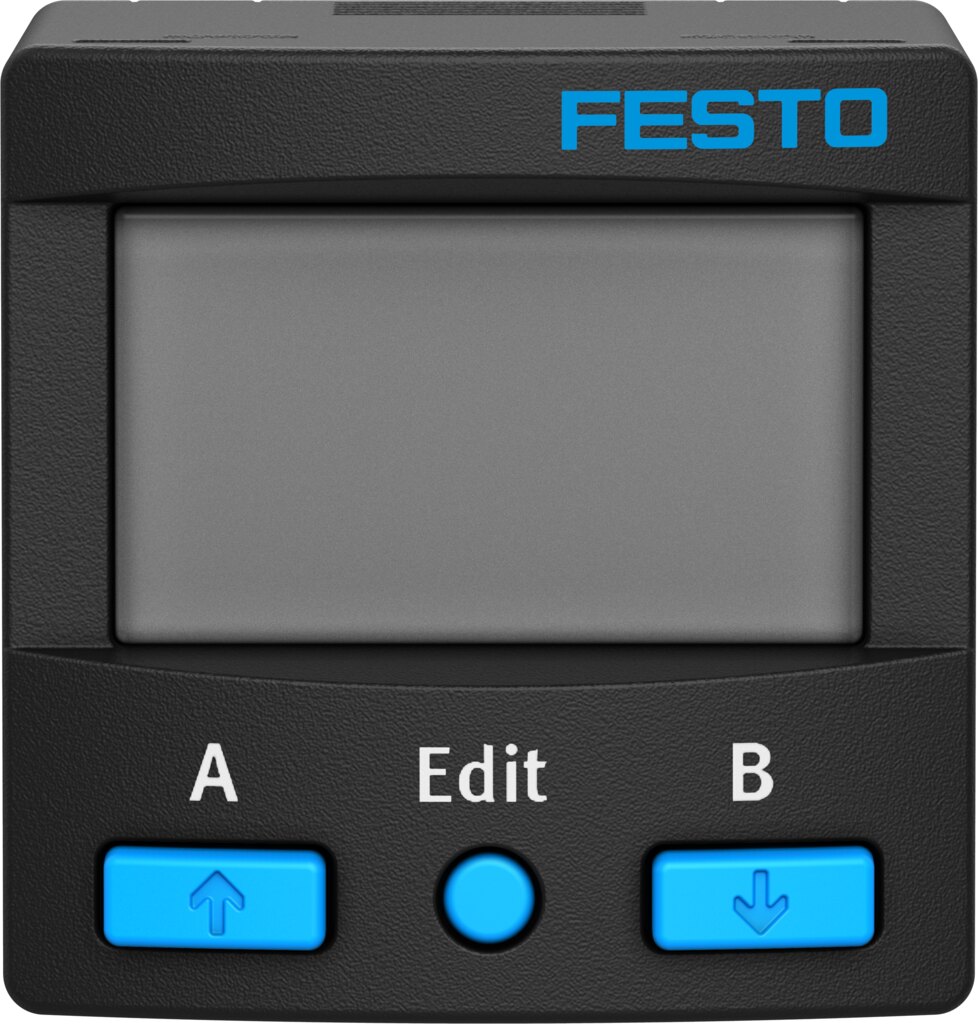

  • Beleuchtetes LCD, Einstellung über Teach-In, über Display und Tasten
  • Schutzart IP40, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)
  • Geeignet für die Batteriefertigung mit reduzierten Cu/Zn/Ni-Anteilen (F1a)

Einsatz

Betriebsmedium des SPAN-B-B11R-Q4-PN-L1: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung Fronttafeleinbau, mit Wand-/Flächenhalter. Mit -1 bis 10 bar deckt ein Sensor Überdruck und Vakuum ab, etwa an Greifern mit Saug- und Abblasphase. Die Versorgung erfolgt mit 10,8 bis 30 V DC.

Technische Daten

TypSPAN-B-B11R-Q4-PN-L1
Festo-Teilenummer8114759
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
WerkstoffhinweisRoHS konform
MessgrößeRelativdruck
MessverfahrenPiezoresistiver Drucksensor
Druckmessbereich Anfangswert-1 bar
Druckmessbereich Endwert10 bar
Max. Überlastdruck15 bar
Überlastdruck15 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Genauigkeit in ± % FS1,5 %FS
Wiederholgenauigkeit in ± %FS0,3 %FS
Temperaturkoeffizient in ± %FS/K0,1 %FS/K
SchaltausgangPNP/NPN umschaltbar
SchaltfunktionFenster-Komparator, Schwellwert-Komparator
SchaltelementfunktionÖffner/Schließer umschaltbar
Max. Ausgangsstrom80 mA
Kurzschlussfestigkeitja
Betriebsspannungsbereich DC10,8 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L1J
Elektrischer Anschluss 1, Anzahl Pole/Adern4
BefestigungsartFronttafeleinbau, mit Wand-/Flächenhalter
Einbaulagebeliebig
Pneumatischer Anschlussfür Schlauch-Außen-Ø 4 mm
Produktgewicht21 g
Werkstoff GehäusePA-verstärkt
vom Medium berührte WerkstoffeFPM, NBR, PA-verstärkt
AnzeigeartLeucht-LCD
EinstellmöglichkeitenTeach-In, über Display und Tasten
ManipulationssicherungPIN-Code
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP40
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Gewicht0,029 kg
HerstellerFesto
Hersteller-Nr.SPAN-B-B11R-Q4-PN-L1
EAN4052568552176
Zolltarifnummer90262020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Messbereich max. [bar]10
Medientemperatur [°C]0 bis 50
SerieSPAN
Temperaturbereich0-50 °C
Temperatur (max.)50
