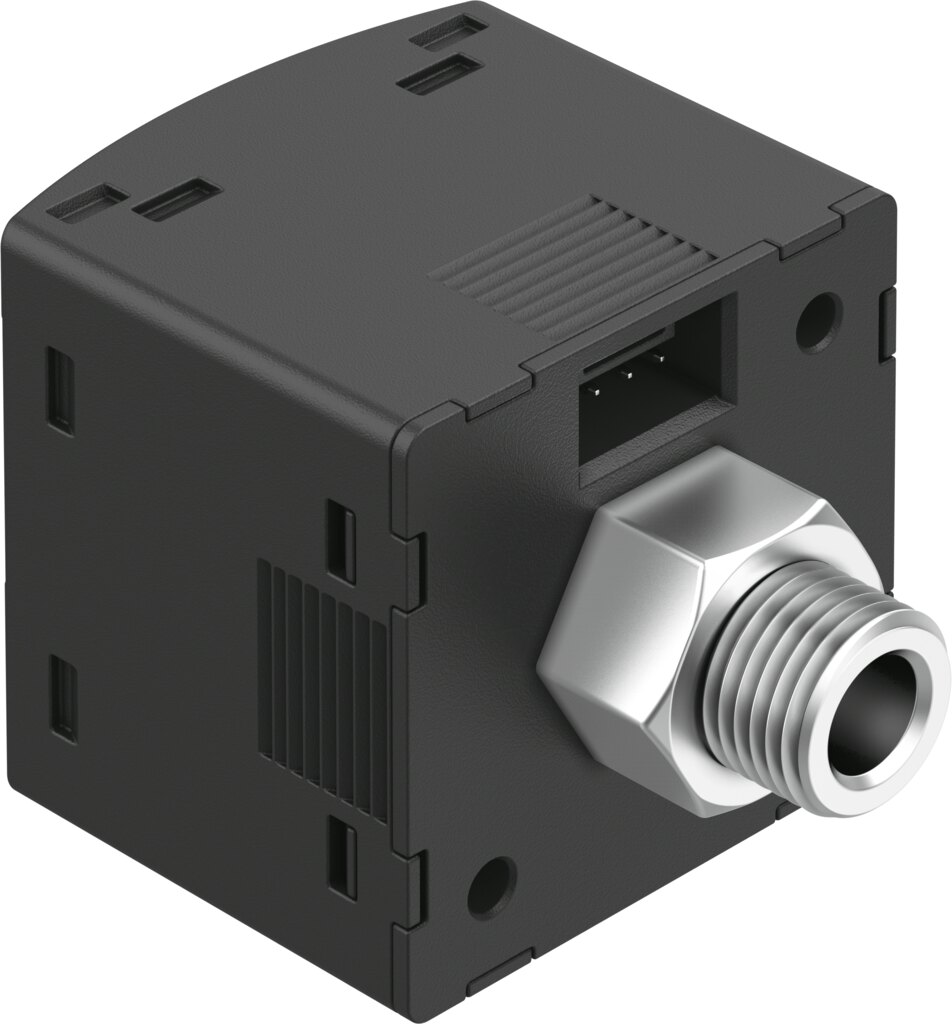

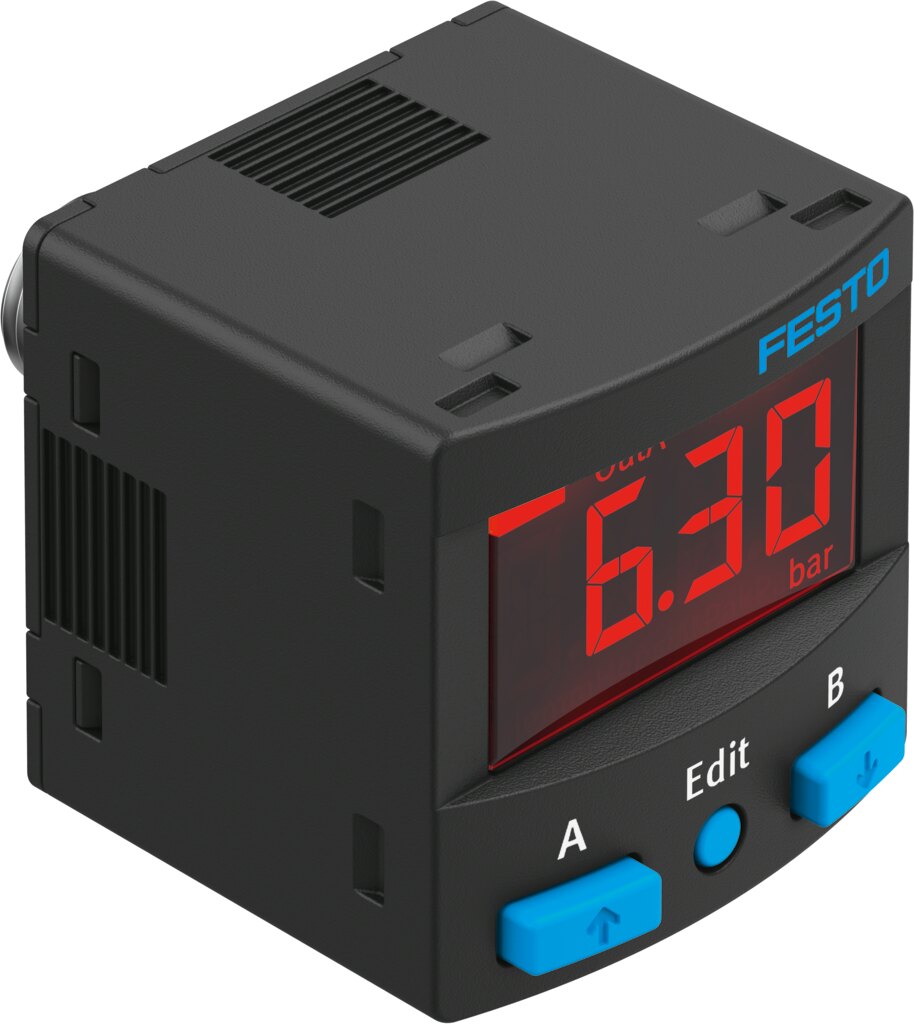

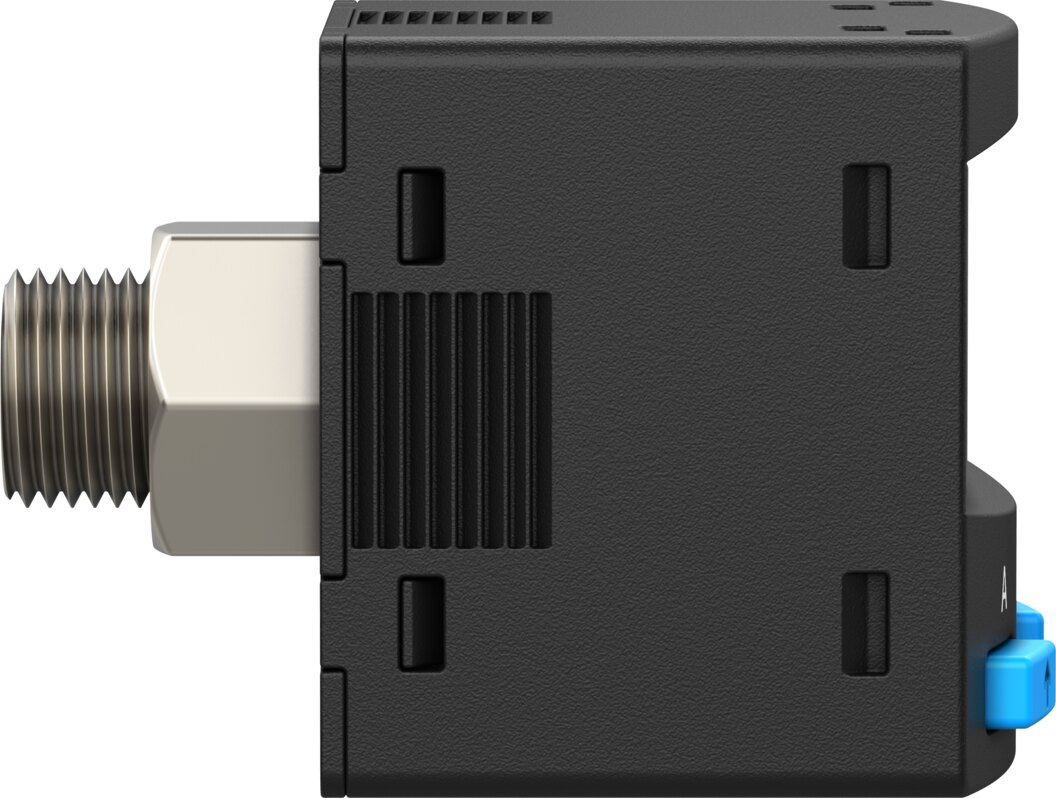

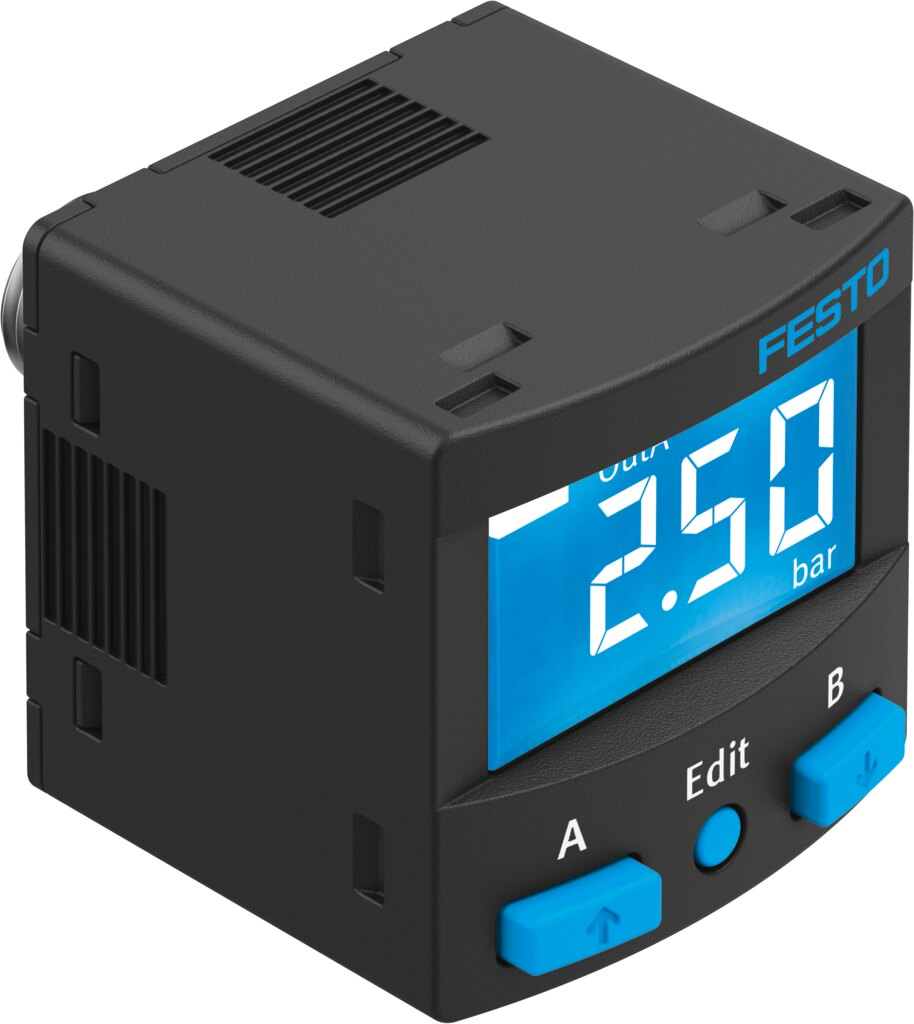

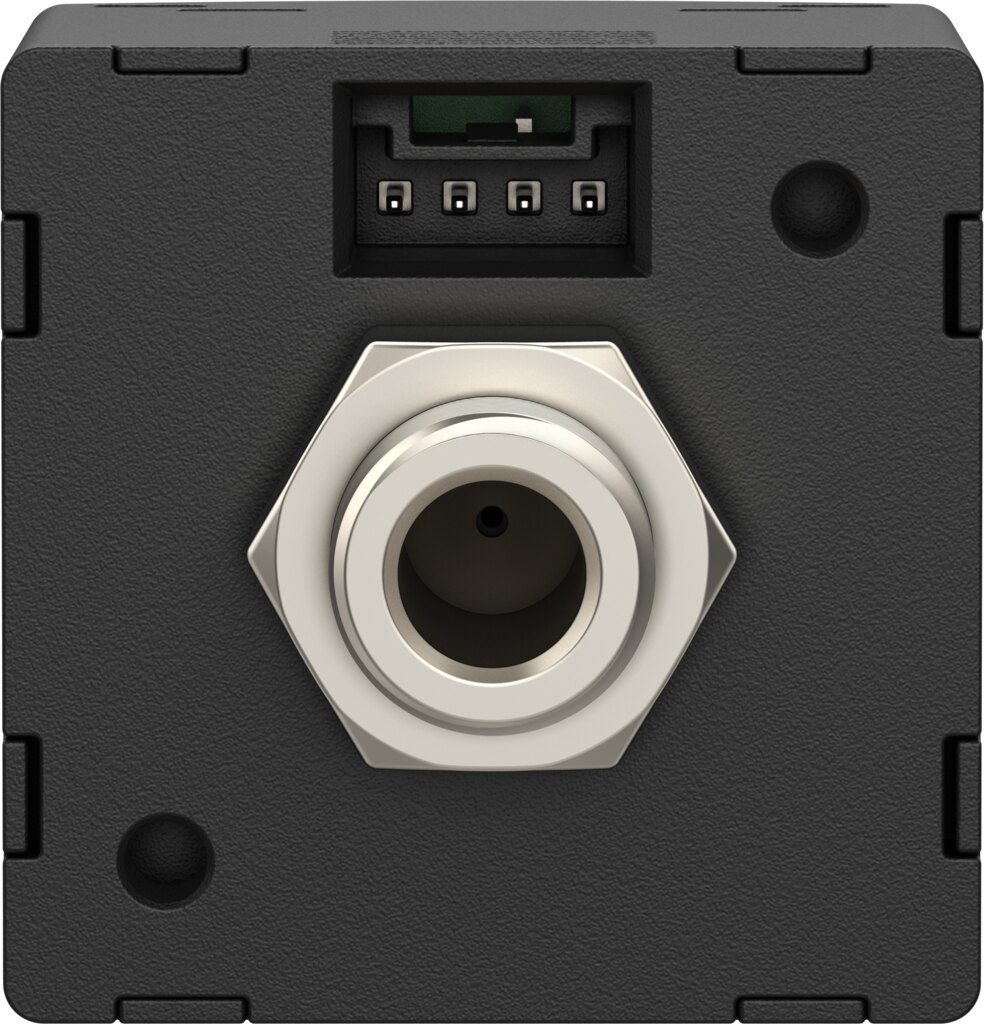

Drucksensor -1 bis 10 bar G1/8 SPAN-B-B11R-G18M-PN-L1 - Festo 8114750

Festo ✓ Originalprodukt Neuware

Im Bereich -1 bis 10 bar erfasst der Drucksensor SPAN-B-B11R-G18M-PN-L1 den Relativdruck und meldet Grenzwerte über einen Schaltausgang, PNP/NPN umschaltbar. Über den gesamten Bereich bis 10 bar liegt die Genauigkeit bei ±1,5 %FS, die Wiederholgenauigkeit bei ±0,3 %FS. Pneumatisch angeschlossen wird über Außengewinde G1/8, elektrisch über Stecker, 4-polig.

Netto
92,34 €
zzgl. MwSt.
109,88 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8114750
Hersteller-Nr. SPAN-B-B11R-G18M-PN-L1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem SPAN-B-B11R-G18M-PN-L1 von Festo behalten Sie den Relativdruck zwischen -1 und 10 bar im Blick.

Vorteile

  • Messbereich -1 bis 10 bar, Überlastdruck 15 bar
  • Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
  • Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator
  • Beleuchtetes LCD, Einstellung über Teach-In, über Display und Tasten
  • Schutzart IP40, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Betriebsmedium des SPAN-B-B11R-G18M-PN-L1: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung Fronttafeleinbau, mit Gewinde, mit Wand-/Flächenhalter. Ein Gerät für Überdruck und Vakuum: Der Bereich -1 bis 10 bar passt zu Kreisen, die zwischen Saugen und Abblasen wechseln. Die Versorgung erfolgt mit 10,8 bis 30 V DC.

Technische Daten

TypSPAN-B-B11R-G18M-PN-L1
Festo-Teilenummer8114750
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
WerkstoffhinweisRoHS konform
MessgrößeRelativdruck
MessverfahrenPiezoresistiver Drucksensor
Druckmessbereich Anfangswert-1 bar
Druckmessbereich Endwert10 bar
Max. Überlastdruck15 bar
Überlastdruck15 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Genauigkeit in ± % FS1,5 %FS
Wiederholgenauigkeit in ± %FS0,3 %FS
Temperaturkoeffizient in ± %FS/K0,1 %FS/K
SchaltausgangPNP/NPN umschaltbar
SchaltfunktionFenster-Komparator, Schwellwert-Komparator
SchaltelementfunktionÖffner/Schließer umschaltbar
Max. Ausgangsstrom80 mA
Kurzschlussfestigkeitja
Betriebsspannungsbereich DC10,8 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L1J
Elektrischer Anschluss 1, Anzahl Pole/Adern4
BefestigungsartFronttafeleinbau, mit Gewinde, mit Wand-/Flächenhalter
Einbaulagebeliebig
Pneumatischer AnschlussAußengewinde G1/8
Produktgewicht31 g
Werkstoff GehäusePA-verstärkt
vom Medium berührte WerkstoffeFPM, Messing, vernickelt, PA-verstärkt
AnzeigeartLeucht-LCD
EinstellmöglichkeitenTeach-In, über Display und Tasten
ManipulationssicherungPIN-Code
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP40
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Gewicht0,041 kg
HerstellerFesto
Hersteller-Nr.SPAN-B-B11R-G18M-PN-L1
EAN4052568552084
Zolltarifnummer90262020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Messbereich max. [bar]10
Medientemperatur [°C]0 bis 50
SerieSPAN
Temperaturbereich0-50 °C
Temperatur (max.)50
