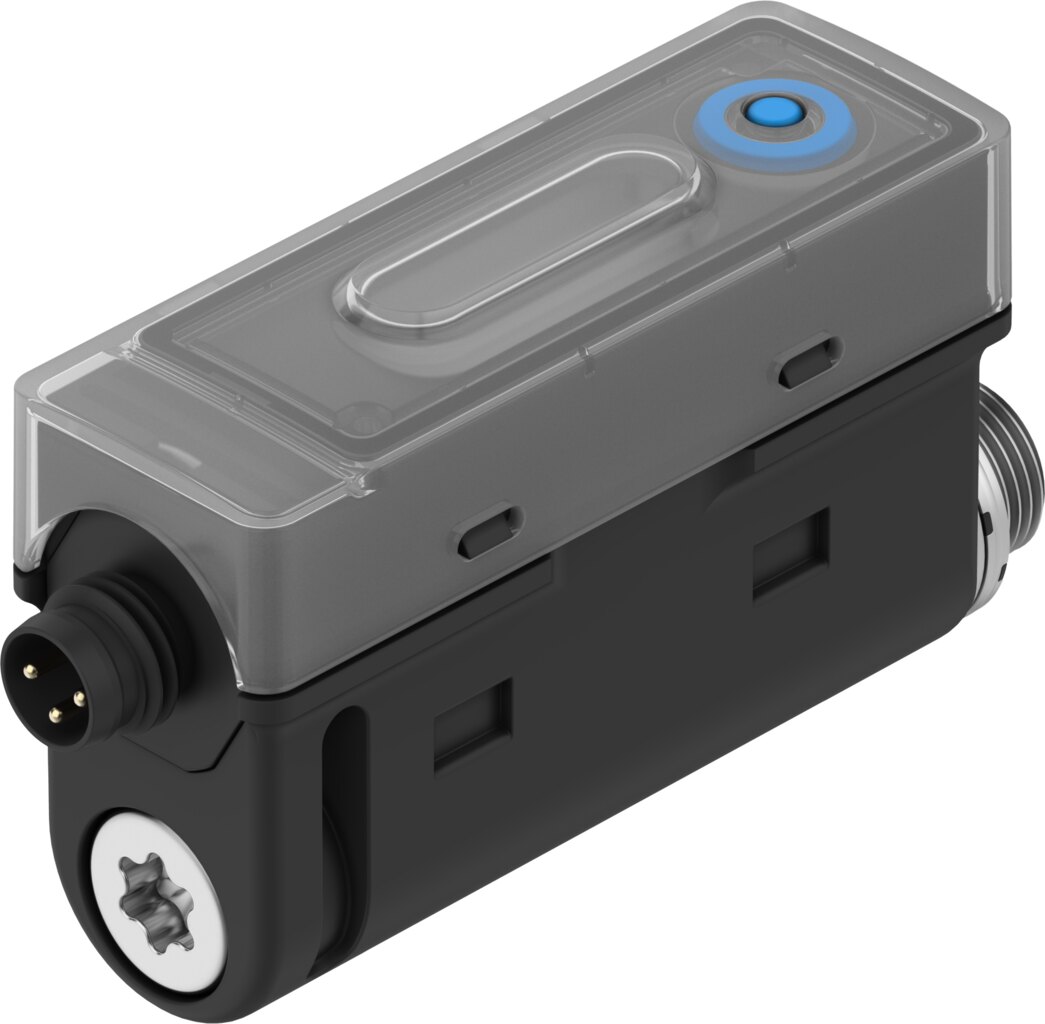

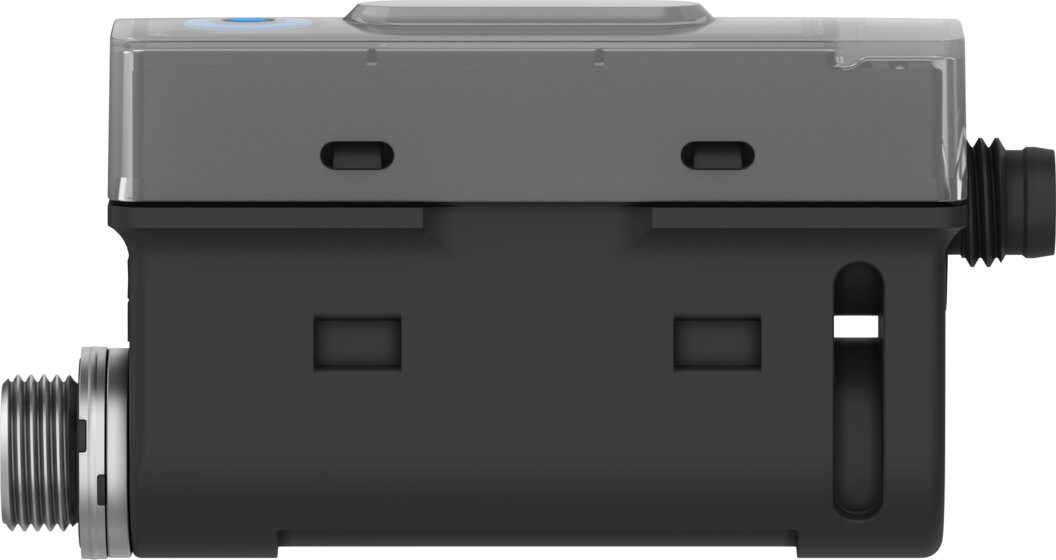

Drucksensor für Vakuum 0 bis -1 bar mit IO-Link G1/8 SPAF-V1R-G18M-N-PNLK-M8 - Festo 8181209
Im Bereich 0 bis -1 bar erfasst der Drucksensor SPAF-V1R-G18M-N-PNLK-M8 das Vakuum und meldet Grenzwerte über einen Schaltausgang, PNP/NPN umschaltbar. Für die Anbindung an die Steuerung steht zusätzlich IO-Link bereit. Pneumatisch angeschlossen wird über Außengewinde G1/8, elektrisch über Stecker M8x1, 3-polig.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der SPAF-V1R-G18M-N-PNLK-M8 misst das Vakuum von 0 bis -1 bar piezoresistiv und setzt den Wert in Schaltsignale um.
Vorteile
- Messbereich 0 bis -1 bar, Überlastdruck 5 bar
- Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
- Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese
- IO-Link
- LED-Anzeige, Einstellung über IO-Link, Teach-In
- Schutzart IP65, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)
Einsatz
Betriebsmedium des SPAF-V1R-G18M-N-PNLK-M8: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung wahlweise mit Außengewinde, mit Zubehör. Typische Aufgaben sind die Vakuumüberwachung an Saugern und Vakuumerzeugern. Versorgungsspannung 15 bis 30 V DC.
Technische Daten
| Typ | SPAF-V1R-G18M-N-PNLK-M8 |
|---|---|
| Festo-Teilenummer | 8181209 |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Relativdruck |
| Messverfahren | Piezoresistiver Drucksensor |
| Druckmessbereich Anfangswert | 0 bar |
| Druckmessbereich Endwert | -1 bar |
| Überlastdruck | 5 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs-/Steuermedium | Esteröl unter 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2], Geölter Betrieb möglich |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Genauigkeit in ± % FS | 1,5 %FS |
| Wiederholgenauigkeit in ± %FS | 0,3 %FS |
| Temperaturkoeffizient in ± %FS/K | 0,05 %FS/K |
| Schaltausgang | PNP/NPN umschaltbar |
| Schaltfunktion | Fenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Einschaltzeit | 3 ms |
| Ausschaltzeit | 3 ms |
| Max. Ausgangsstrom | 100 mA |
| Spannungsfall | 1,6 V |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Protokoll | IO-Link |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Firmware update, Function Locator, Function Product URI, Function Quantity detection, Smart Sensor - SSP 4.1.1 |
| IO-Link, Übertragungsrate | COM3 |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Ausgang | 0 bit |
| IO-Link, Prozessdatenlänge Eingang | 32 bit |
| IO-Link, Prozessdateninhalt IN | Druck-Messwert 16 bit MDC, Druck-Überwachung 2 bit SSC |
| IO-Link, Servicedateninhalt IN | Temperature 16 bit |
| IO-Link, Minimale Zykluszeit | 0,9 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Betriebsspannungsbereich DC | 15 bis 30 V |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Rastverriegelung, Schraubverriegelung, nicht drehbar |
| Elektrischer Anschluss 1, kompatible Befestigungsart | Kompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar |
| Werkstoff Steckergehäuse | PA-verstärkt |
| Befestigungsart | wahlweise mit Außengewinde, mit Zubehör |
| Einbaulage | beliebig |
| Pneumatischer Anschluss | Außengewinde G1/8 |
| Produktgewicht | 45 g |
| Werkstoff Gehäuse | PA-verstärkt |
| vom Medium berührte Werkstoffe | Edelstahl, NBR, PA-verstärkt |
| Anzeigeart | LED-Anzeige |
| Betriebsbereitschaftsanzeige | LED grün |
| Schaltzustandsanzeige | LED gelb |
| Einstellmöglichkeiten | IO-Link, Teach-In |
| Manipulationssicherung | IO-Link |
| Einstellbereich Schwellwerte | 0 bis 100 % |
| Einstellbereich Hysterese | 0 bis 90 % |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Hersteller | Festo |
| Hersteller-Nr. | SPAF-V1R-G18M-N-PNLK-M8 |
| EAN | 4052568649890 |
| Zolltarifnummer | 90262020 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/8 |
| Medientemperatur [°C] | 0 bis 50 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
