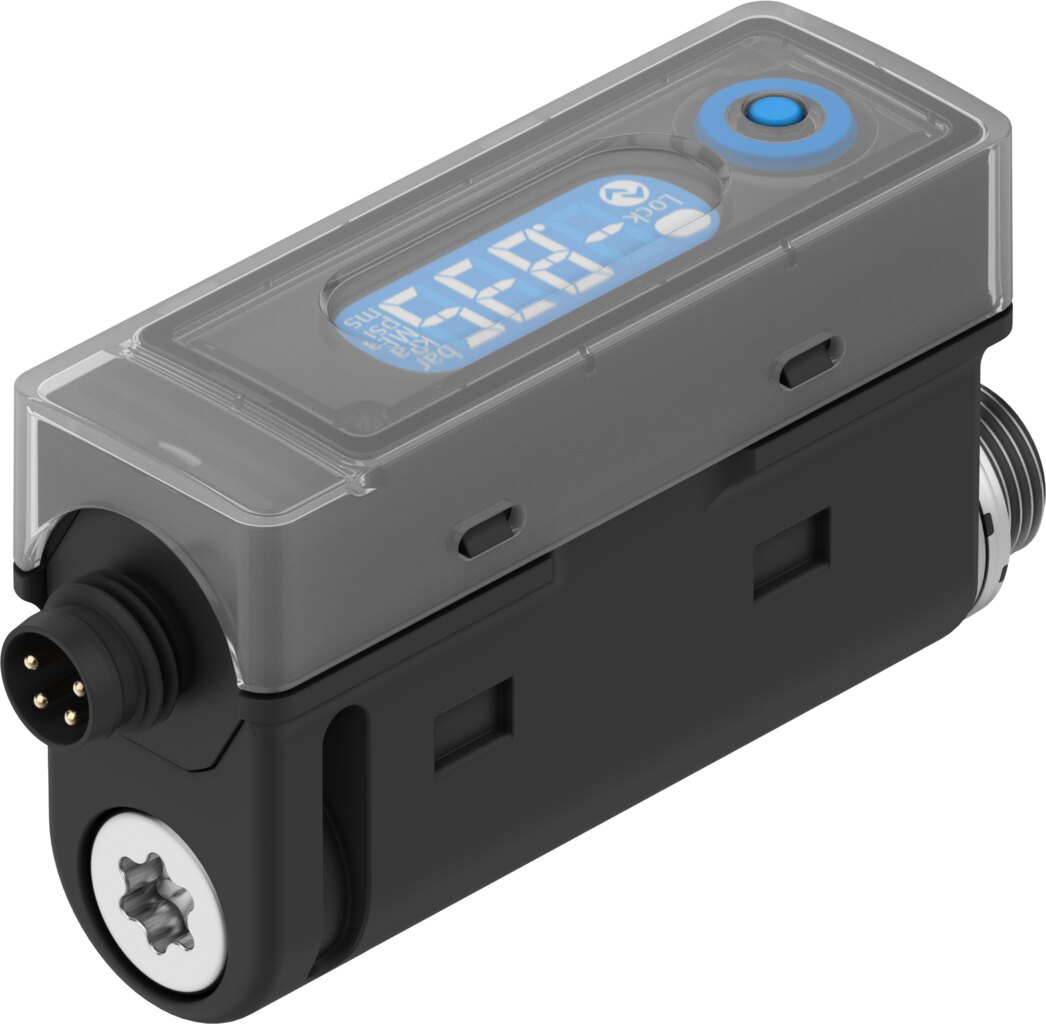

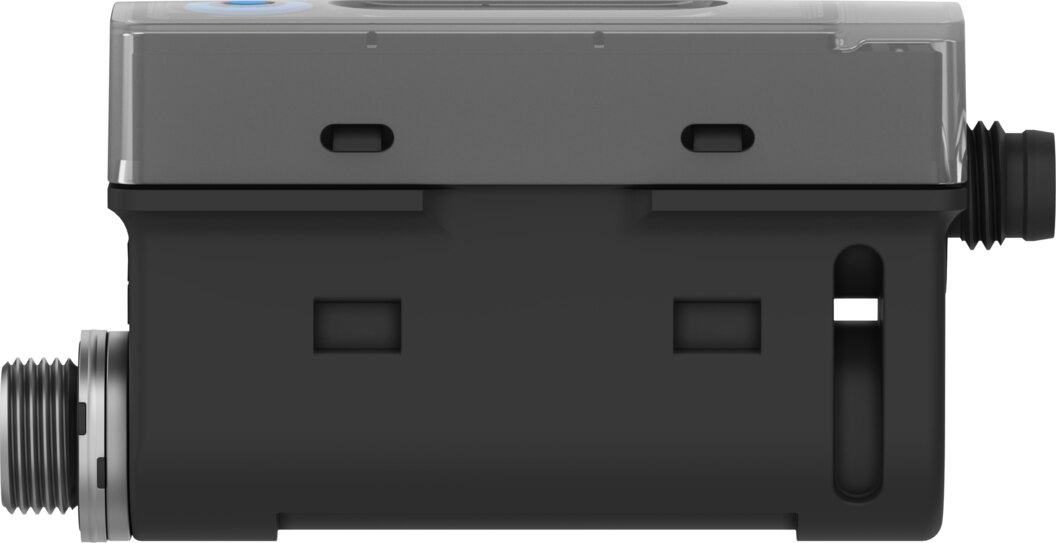

Drucksensor 0 bis 10 bar mit IO-Link G1/8 SPAF-P10R-G18M-L-PNLK-VB-M8 - Festo 8181228

Festo ✓ Originalprodukt Neuware

Im Bereich 0 bis 10 bar erfasst der Drucksensor SPAF-P10R-G18M-L-PNLK-VB-M8 den Relativdruck und meldet Grenzwerte über einen Schaltausgang, PNP/NPN umschaltbar. Den Messwert gibt er zusätzlich analog (0 - 10 V, 1 - 5 V) und digital über IO-Link aus. Pneumatischer Anschluss Außengewinde G1/8, elektrischer Anschluss Stecker M8x1, 4-polig.

Netto
128,34 €
zzgl. MwSt.
152,72 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8181228
Hersteller-Nr. SPAF-P10R-G18M-L-PNLK-VB-M8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem SPAF-P10R-G18M-L-PNLK-VB-M8 von Festo behalten Sie den Relativdruck zwischen 0 und 10 bar im Blick.

Vorteile

  • Messbereich 0 bis 10 bar, Überlastdruck 15 bar
  • Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
  • Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese
  • Analogausgang 0 - 10 V, 1 - 5 V und IO-Link
  • Blau beleuchtetes LCD, Einstellung über IO-Link, Teach-In, über Display und Tasten
  • Schutzart IP65, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Betriebsmedium des SPAF-P10R-G18M-L-PNLK-VB-M8: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung wahlweise mit Außengewinde, mit Zubehör. Bis 10 bar eignet er sich für die Kontrolle von Versorgungs- und Arbeitsdruck, etwa an Wartungseinheiten und Antrieben. Versorgungsspannung 15 bis 30 V DC.

Technische Daten

TypSPAF-P10R-G18M-L-PNLK-VB-M8
Festo-Teilenummer8181228
ZulassungRCM Mark
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
WerkstoffhinweisRoHS konform
MessgrößeRelativdruck
MessverfahrenPiezoresistiver Drucksensor
Druckmessbereich Anfangswert0 bar
Druckmessbereich Endwert10 bar
Überlastdruck15 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumEsteröl unter 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2], Geölter Betrieb möglich
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Genauigkeit in ± % FS1,5 %FS
Wiederholgenauigkeit in ± %FS0,3 %FS
Temperaturkoeffizient in ± %FS/K0,05 %FS/K
SchaltausgangPNP/NPN umschaltbar
SchaltfunktionFenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese
SchaltelementfunktionÖffner/Schließer umschaltbar
Einschaltzeit3 ms
Ausschaltzeit3 ms
Max. Ausgangsstrom100 mA
Spannungsfall1,6 V
Analogausgang0 - 10 V, 1 - 5 V
Ausgangskennlinie Anfangswert0 V
Ausgangskennlinie Endwert10 V
Genauigkeit Analogausgang in ± %FS1,5 %FS
Linearitätsfehler in ± %FS0,3 %FS
Anstiegszeit6 ms
Min. Lastwiderstand Spannungsausgang20 kOhm
Anzeigebereich Anfangswert0 %FS
Anzeigebereich Endwert100 %FS
Kurzschlussfestigkeitja
Überlastfestigkeitvorhanden
ProtokollIO-Link
IO-Link, Revision IDV1.1
IO-Link, GeräteprofilFirmware update, Function Locator, Function Product URI, Function Quantity detection, Smart Sensor - SSP 4.1.1
IO-Link, ÜbertragungsrateCOM3
IO-Link, SIO-Mode UnterstützungJa
IO-Link, PorttypClass A
IO-Link, Prozessdatenlänge Ausgang0 bit
IO-Link, Prozessdatenlänge Eingang32 bit
IO-Link, Prozessdateninhalt INDruck-Messwert 16 bit MDC, Druck-Überwachung 2 bit SSC
IO-Link, Servicedateninhalt INTemperature 16 bit
IO-Link, Minimale Zykluszeit0,9 ms
IO-Link, Datenspeicher benötigt500 byte
Betriebsspannungsbereich DC15 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern4
Elektrischer Anschluss 1, BefestigungsartRastverriegelung, Schraubverriegelung, nicht drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar
Werkstoff SteckergehäusePA-verstärkt
Befestigungsartwahlweise mit Außengewinde, mit Zubehör
Einbaulagebeliebig
Pneumatischer AnschlussAußengewinde G1/8
Produktgewicht45 g
Werkstoff GehäusePA-verstärkt
vom Medium berührte WerkstoffeEdelstahl, NBR, PA-verstärkt
AnzeigeartLeucht-LCD blau
Betriebsbereitschaftsanzeigedurch Hinterleuchtung
EinstellmöglichkeitenIO-Link, Teach-In, über Display und Tasten
ManipulationssicherungIO-Link, PIN-Code
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Gewicht0,05 kg
HerstellerFesto
Hersteller-Nr.SPAF-P10R-G18M-L-PNLK-VB-M8
EAN4052568650087
Zolltarifnummer90262020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Messbereich max. [bar]10
Medientemperatur [°C]0 bis 50
Temperaturbereich0-50 °C
Temperatur (max.)50
