Sortimentsbox, Schnellverschlusskupplungen NW 7,2 - Riegler 148951

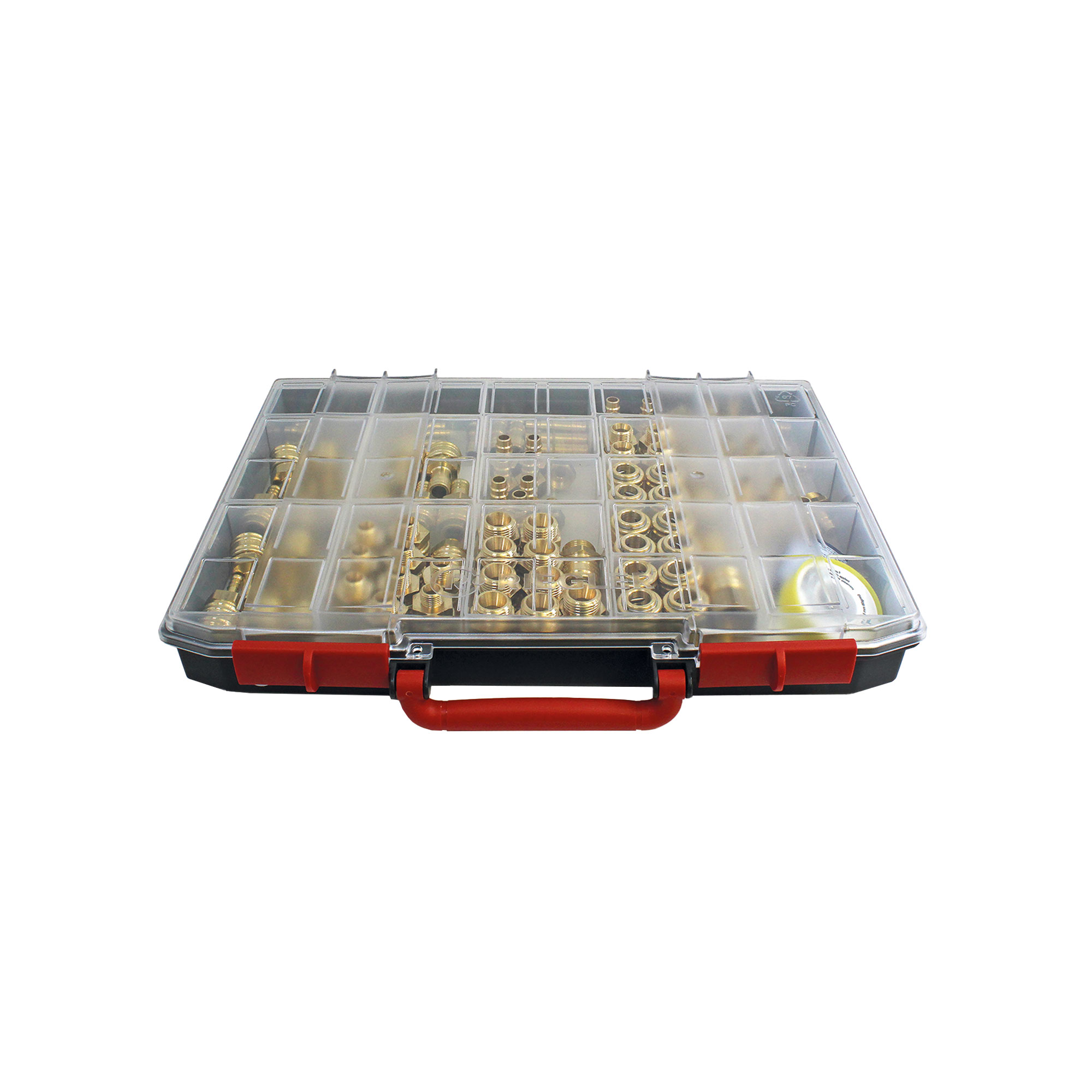

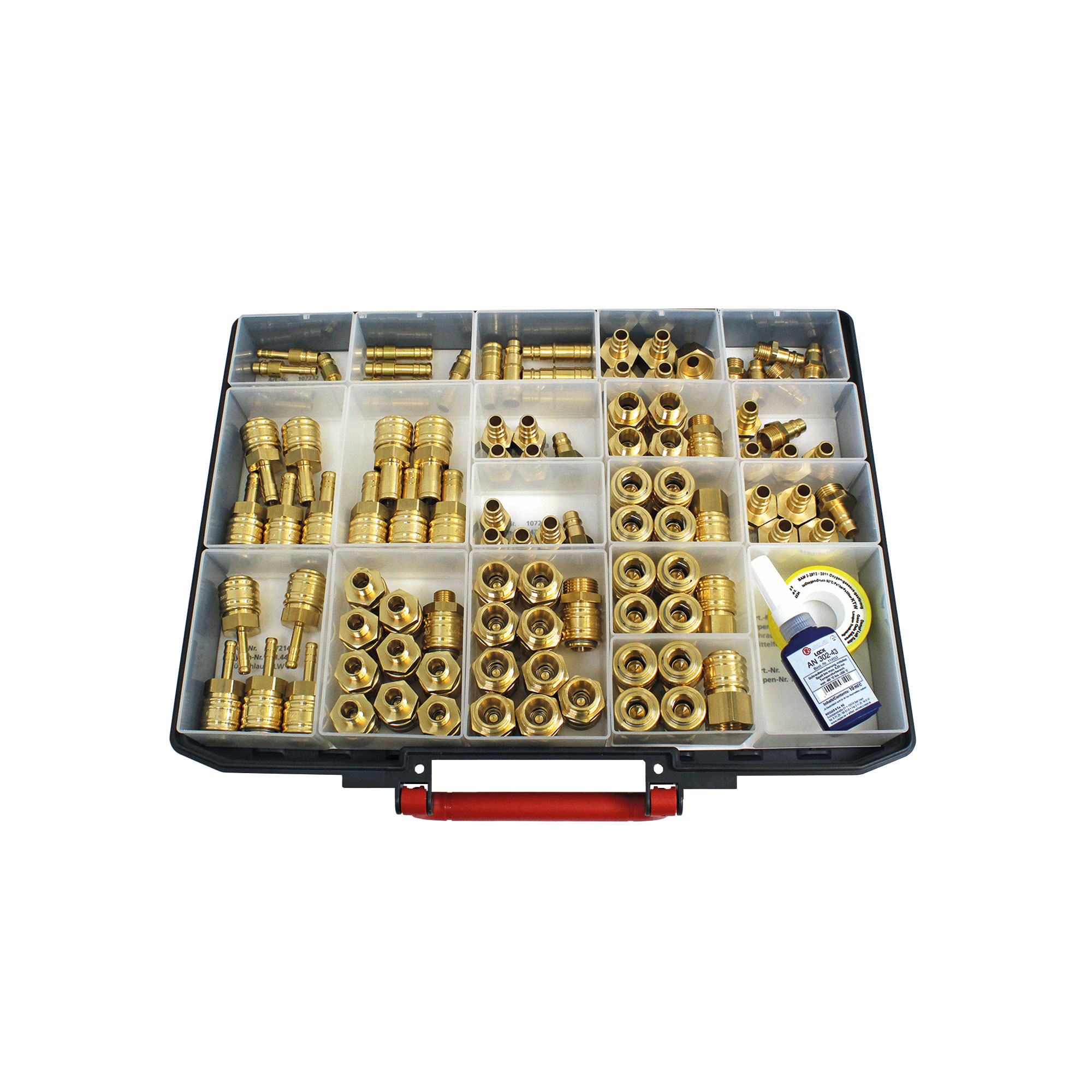

Sortimentsbox, Schnellverschlusskupplung , Tüllen, Nippel NW 7,2, Messing blank Handliche, robuste und qualitativ hochwertige Sortimentsbox aus Kunststoff mit recyceltem Anteil. Sie enthält die gängigsten Artikel unserer Schnellverschlusskupplungen NW 7,2 »connect line«. Die Messingkupplungen NW 7,2 »connect line« sowie die zugehörigen Einstecktüllen und Nippel sind übersichtlich in 19 Kunststoffboxen sortiert. Durch einen Einleger unter den transparenten Einlegeboxen sind die Artikelnummern, Typennummern sowie die wichtigsten Merkmale der beinhalteten Artikel ersichtlich. Bestückung: 25 Schnellverschlusskupplungen mit Außengewinde: 10 x G 1/4, 5 x G 3/8, 10 x G 1/2 15 Schnellverschlusskupplungen mit Innengewinde: 5 x G 1/4, 5 x G 3/8, 5 x G 1/2 15 Schnellverschlusskupplungen mit Schlauchtülle: 5 x LW 6, 5 x LW 9, 5 x LW 13 15 Einstecktüllen: 5 x LW 6, 5 x LW 9, 5 x LW 13 15 Nippel mit Außengewinde: 5 x G 1/4, 5 x G 3/8, 5 x G 1/2 15 Nippel mit Innengewinde: 5 x G 1/4, 5 x G 3/8, 5 x G 1/2 1 PTFE-Dichtband 1 Lock AN 302-43, 10 ml

Normen und Herkunft

• Zolltarifnummer: 84812090
• Ursprungsland: DE

Über Standardkupplungen

Schnellverschlusskupplungen trennen und verbinden Druckluftleitungen mit einer Hand und ohne Werkzeug. Die einseitig absperrende Bauart hält die Netzseite beim Entkuppeln geschlossen, sodass die Leitung nicht entleert wird. Das Programm umfasst 232 Artikel mit einem Betriebsdruck ab 0 bar und je nach Ausführung bis 12 oder bis 35 bar.

Worauf es bei der Auswahl ankommt

• Der Anschluss reicht von M5 über G 1/8, G 1/4 und G 3/8 bis G 1/2, jeweils als Außen- oder als Innengewinde. Diese Entscheidung fällt an der Gegenseite, nicht an der Kupplung.
• Das Gehäuse bestimmt Korrosionsverhalten und Gewicht. Messing blank und vernickelt für die übliche Druckluftinstallation, Edelstahl 1.4305 und 1.4404 für aggressive Umgebung, glasfaserverstärktes PA6 GF 30 für eine nichtmetallische Ausführung.
• Der Dichtwerkstoff steht in NBR und FKM beziehungsweise FPM zur Wahl und legt zusammen mit dem Gehäuse den Temperaturbereich fest. Belegt sind -20 °C bis 0 °C am unteren und 70 °C bis 200 °C am oberen Ende.
• Den Betriebsdruck gegen die Anwendung prüfen. Die Baureihen sind mit maximal 12 bis 35 bar angegeben.
• Die Ausführung entscheidet über die Handhabung am Einbauort. Verfügbar sind starre und um 360° drehbare Varianten, einzelne Artikel ohne Durchgangsgewinde.

Typische Einsatzbereiche

• Anschluss von Druckluftwerkzeugen an Wartungseinheiten und Schlauchaufroller
• Montage- und Reparaturarbeitsplätze mit häufigem Werkzeugwechsel
• Prüfstände, an denen Leitungen regelmäßig umgesteckt werden
• Reinigungs- und Nassbereiche in der Edelstahlausführung
• Maschinenmodule, die zum Rüsten getrennt werden

Der Hersteller empfiehlt, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten, um Verletzungen durch den Peitschenhiebeffekt zu vermeiden. Gefertigt wird in Deutschland, Griechenland und China.
