Sortimentsbox, Schnellsteckverbindungen »Blaue Serie« - Riegler 148952

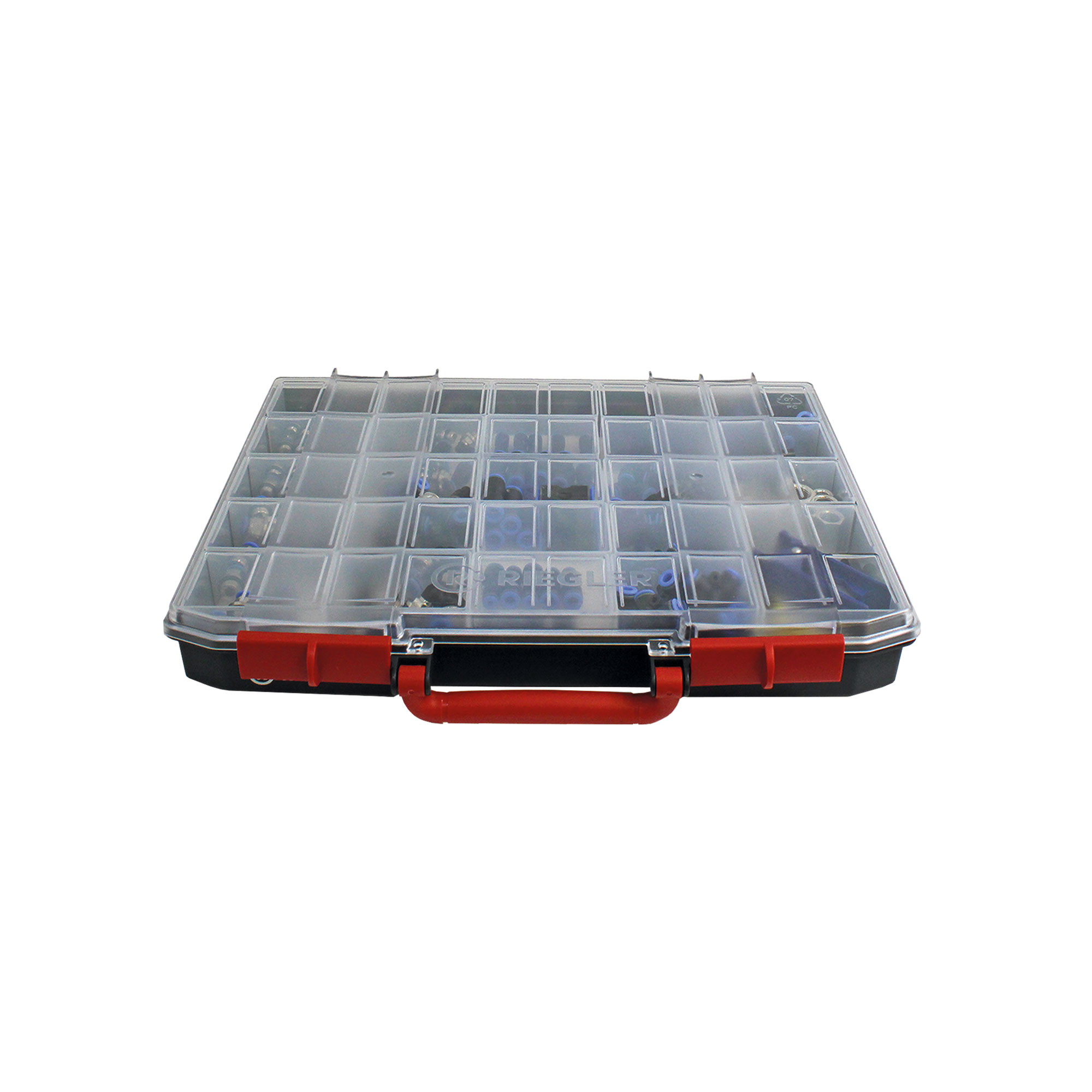

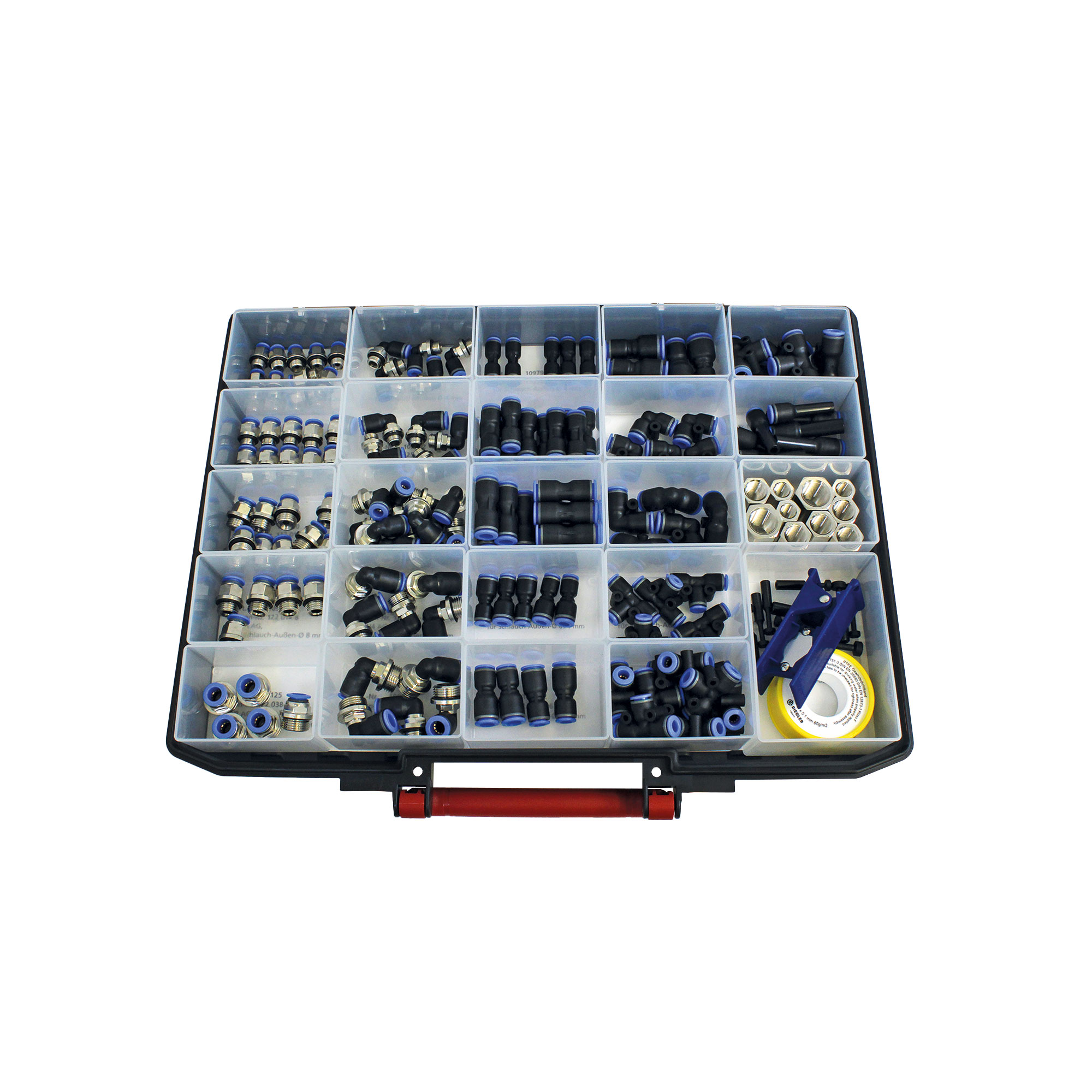

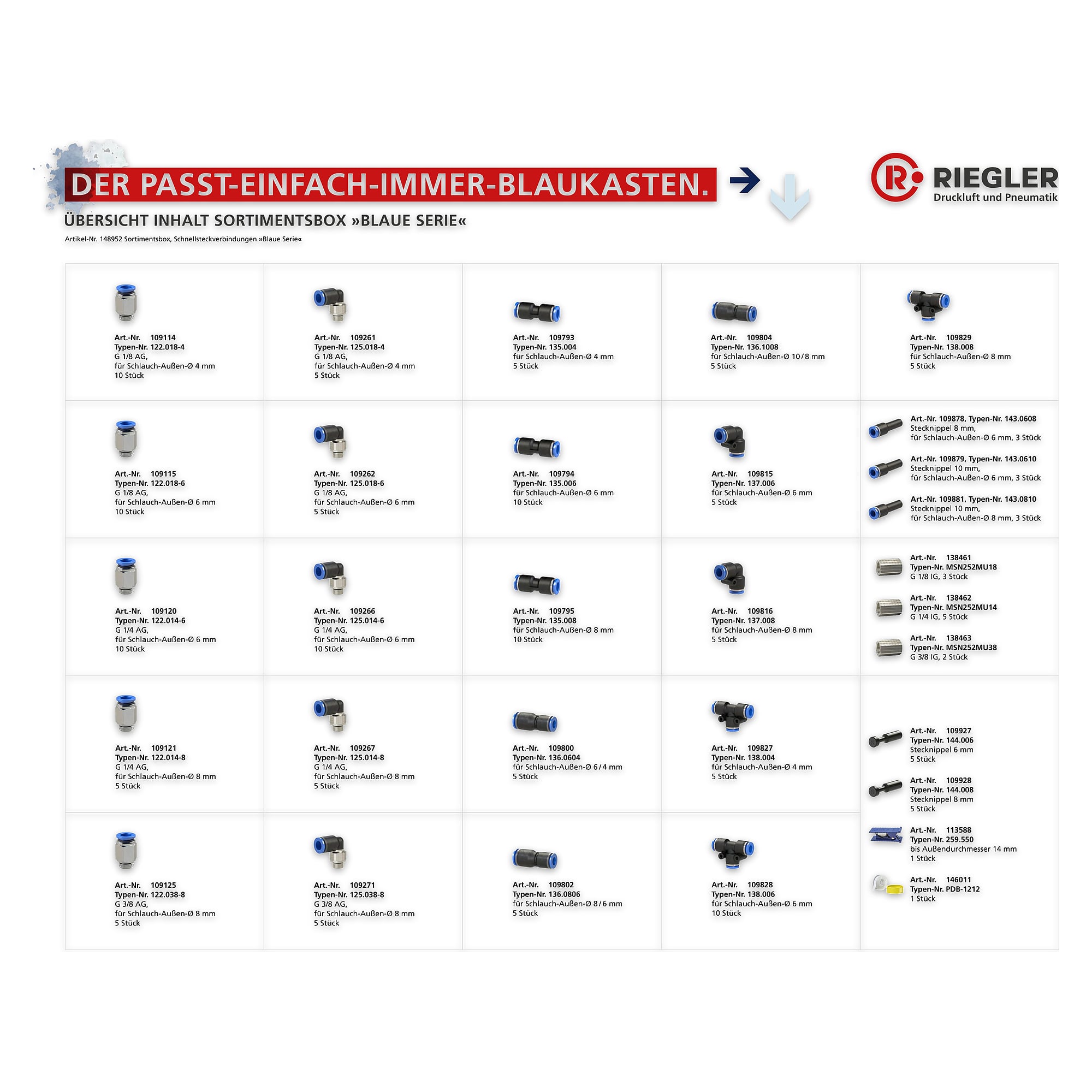

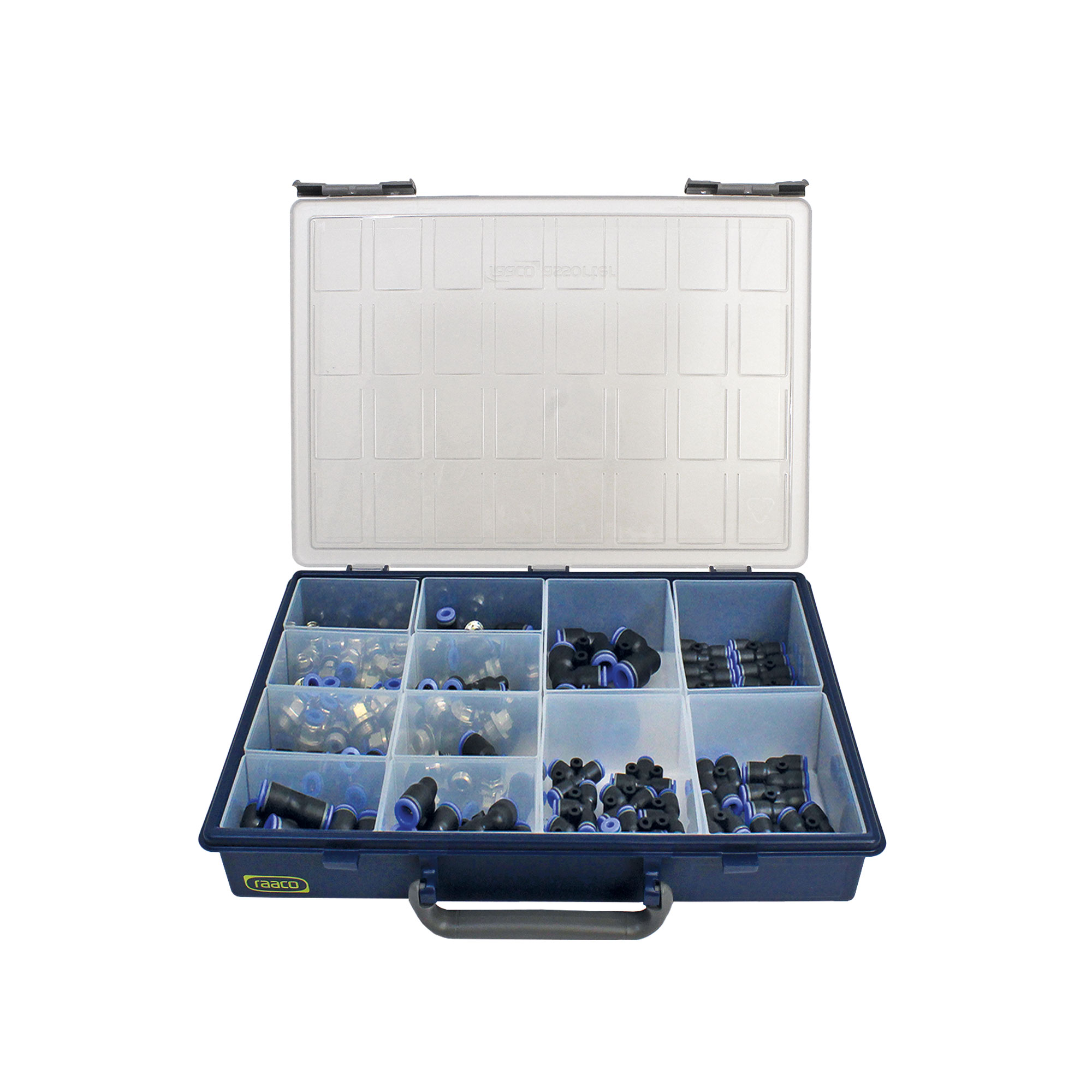

Sortimentsbox, Schnellsteckverbindungen, Steckverschraubungen »Blaue Serie« Handliche, robuste und qualitativ hochwertige Sortimentsbox aus Kunststoff mit Recycling-Anteil mit den gängigsten Artikeln unserer Schnellsteckverbindungen »Blaue Serie«. Insgesamt 31 verschiedene Sorten von Kleinteilen sind in 24 Kunststoffboxen übersichtlich präsentiert. Durch einen Einleger unter den Boxen sind die Artikelnummern, Typennummern sowie die wichtigsten Merkmale der beinhalteten Artikel ersichtlich. Bestückung: 40 gerade Steckverschraubungen G 1/8-4, G 1/8-6, G 1/4-6, G 1/4-8, G 3/8-8 30 drehbare L-Steckverschraubungen G 1/8-4, G 1/8-6, G 1/4-6, G 1/4-8, G 3/8-8 25 gerade Steckverbindungen 4, 6, 8 mm 15 gerade Steckverbindungen, reduzierend 6/4, 8/6, 10/8 10 L-Steckverbindungen 6, 8 mm 20 T-Verbinder 4, 6, 8 mm 9 gerade Steckverbindungen mit Stecknippel, reduzierend 6/8, 6/10, 8/10 10 Verschlussstecker 6, 8 mm 10 Muffen G 1/8, G 1/4, G 3/8 1 PTFE-Dichtband 1 Schlauchabschneider

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 39174000
• Ursprungsland: CN

Über Sortimentsboxen

Eine Sortimentsbox fasst die gängigsten Kleinteile einer Baureihe in einem Kunststoffkoffer mit einzelnen Fächern zusammen, sodass Steckverbinder oder Messingdrehteile am Montageplatz sofort greifbar sind. Statt vieler Einzelbestellungen deckt eine Box die üblichen Gewinde- und Schlauchkombinationen einer Serie in einem Griff ab. Die Bestückungen reichen von 12 bis 31 Sorten, die enthaltenen Teile sind für Arbeitsdrücke bis 16 bzw. 25 bar angegeben.

Worauf es bei der Auswahl ankommt

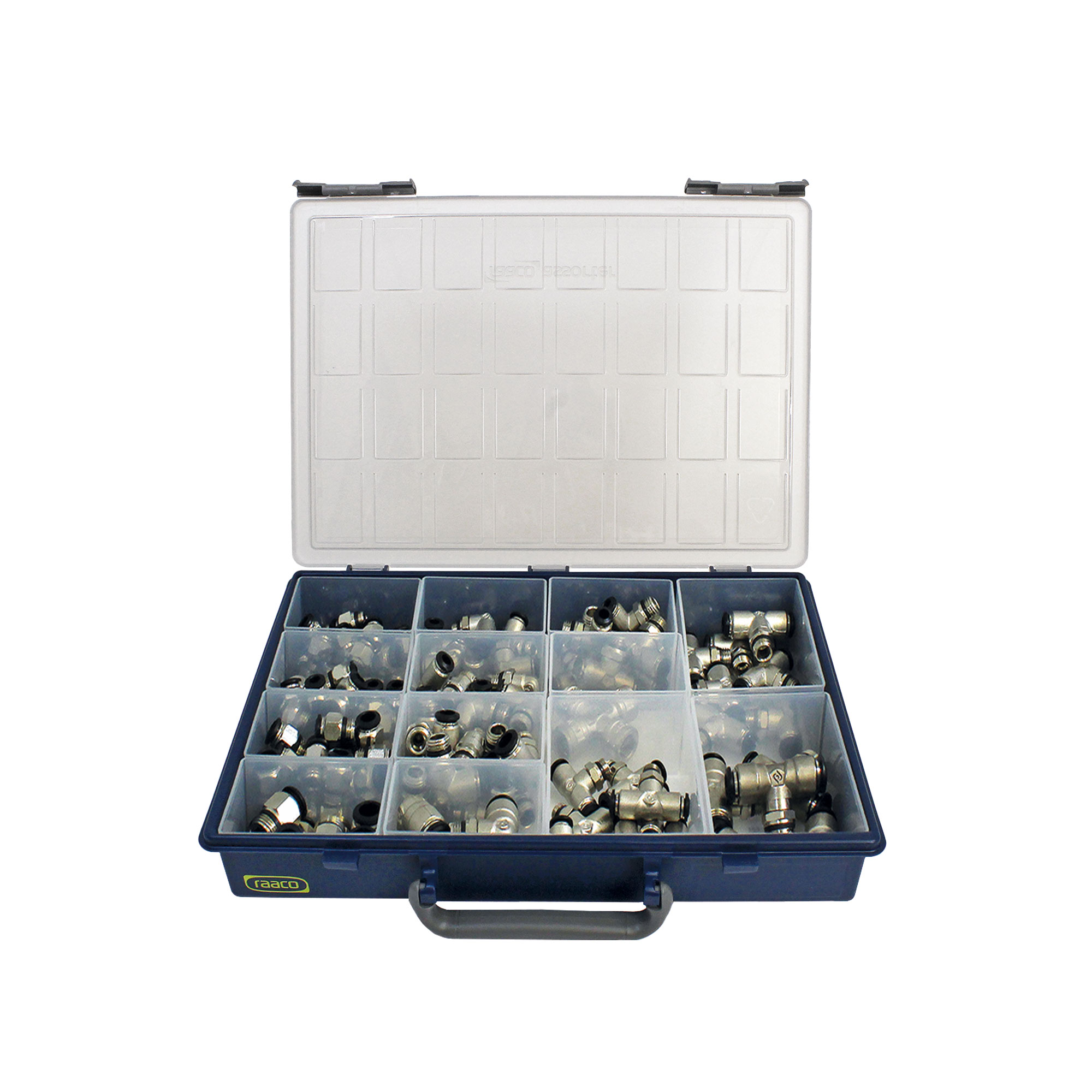

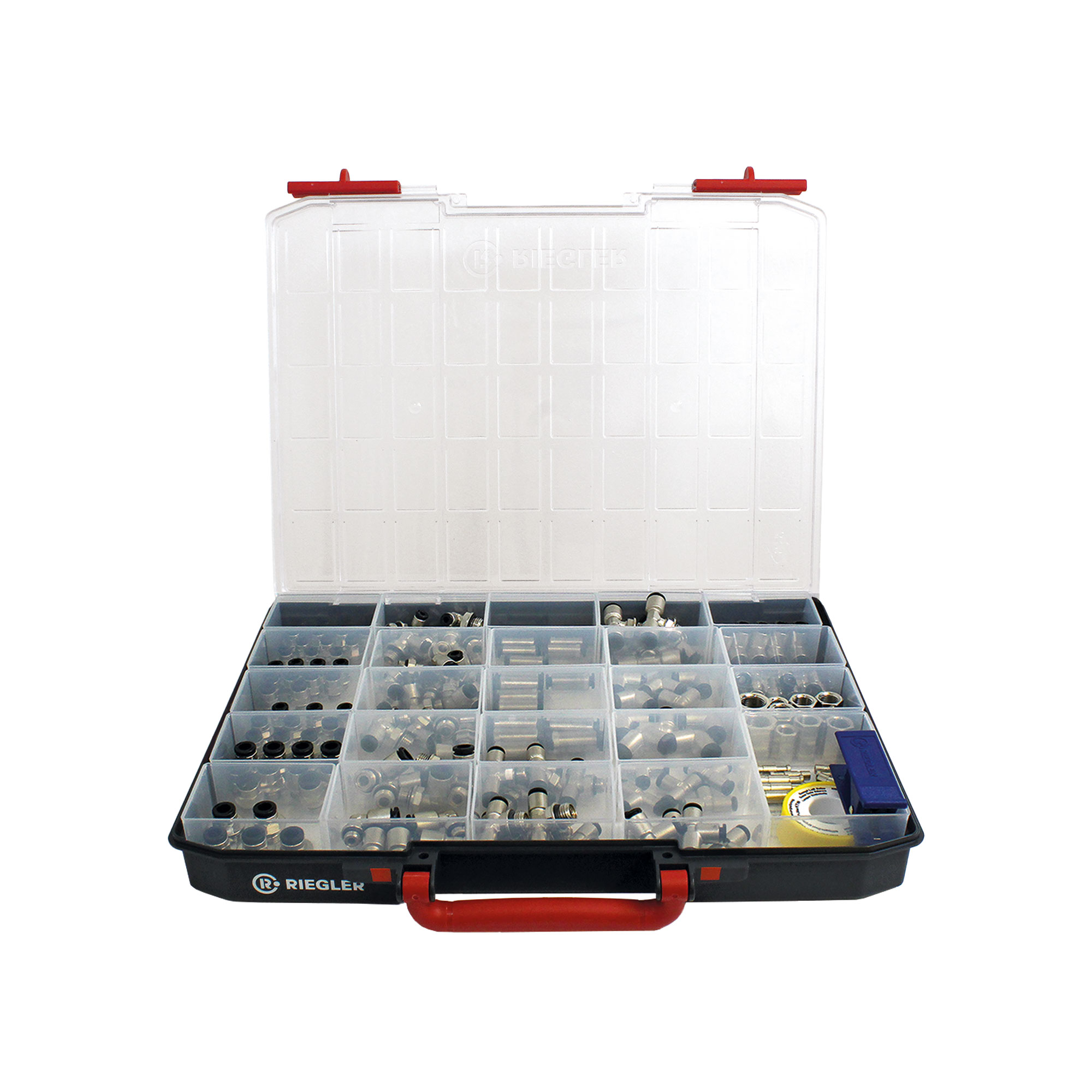

• Serie: Es gibt Boxen für die Blaue Serie, für click-clock und für universal short. Ausschlaggebend ist, welche Serie in der Anlage bereits verbaut ist, denn nur dann passt der Inhalt zum vorhandenen Bestand.

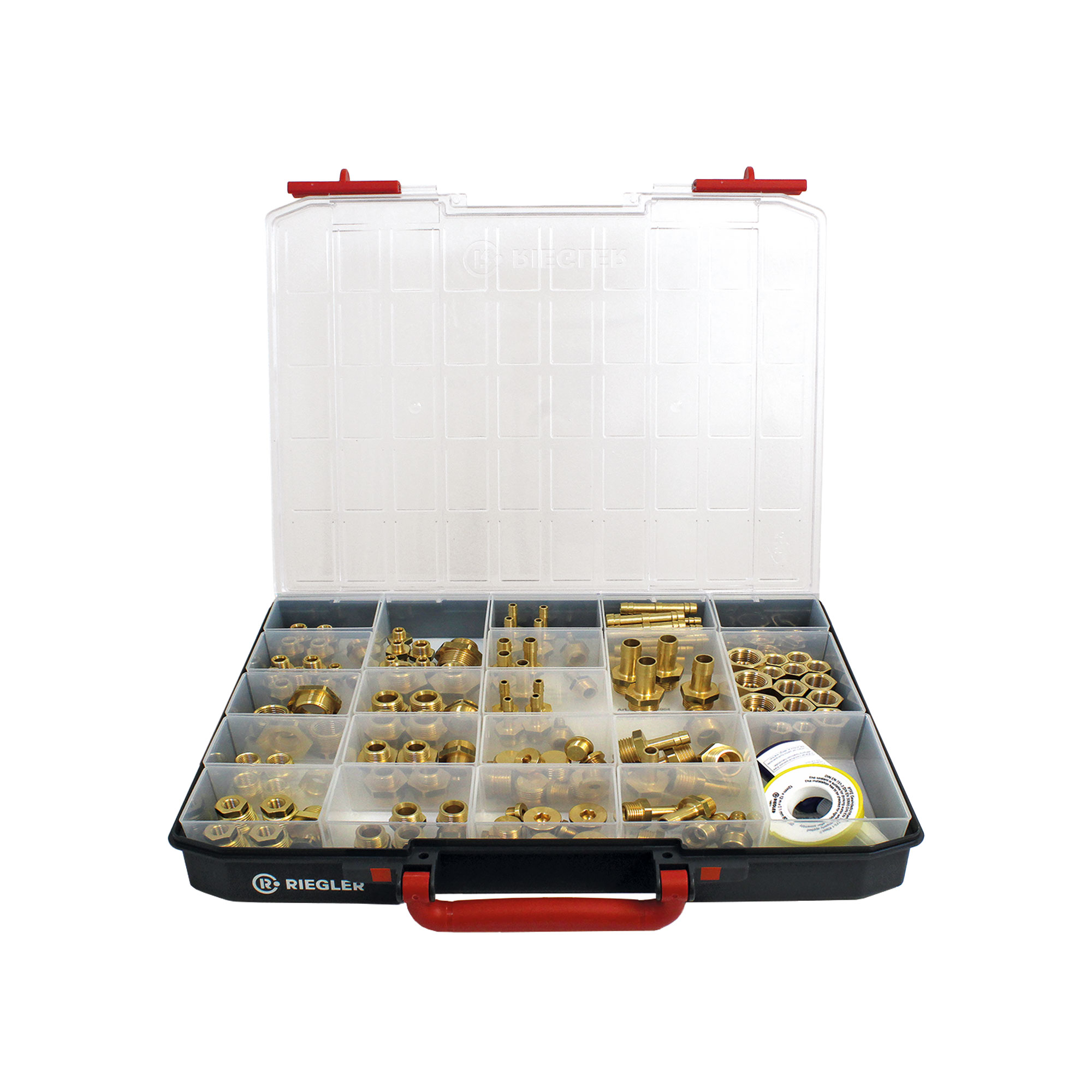

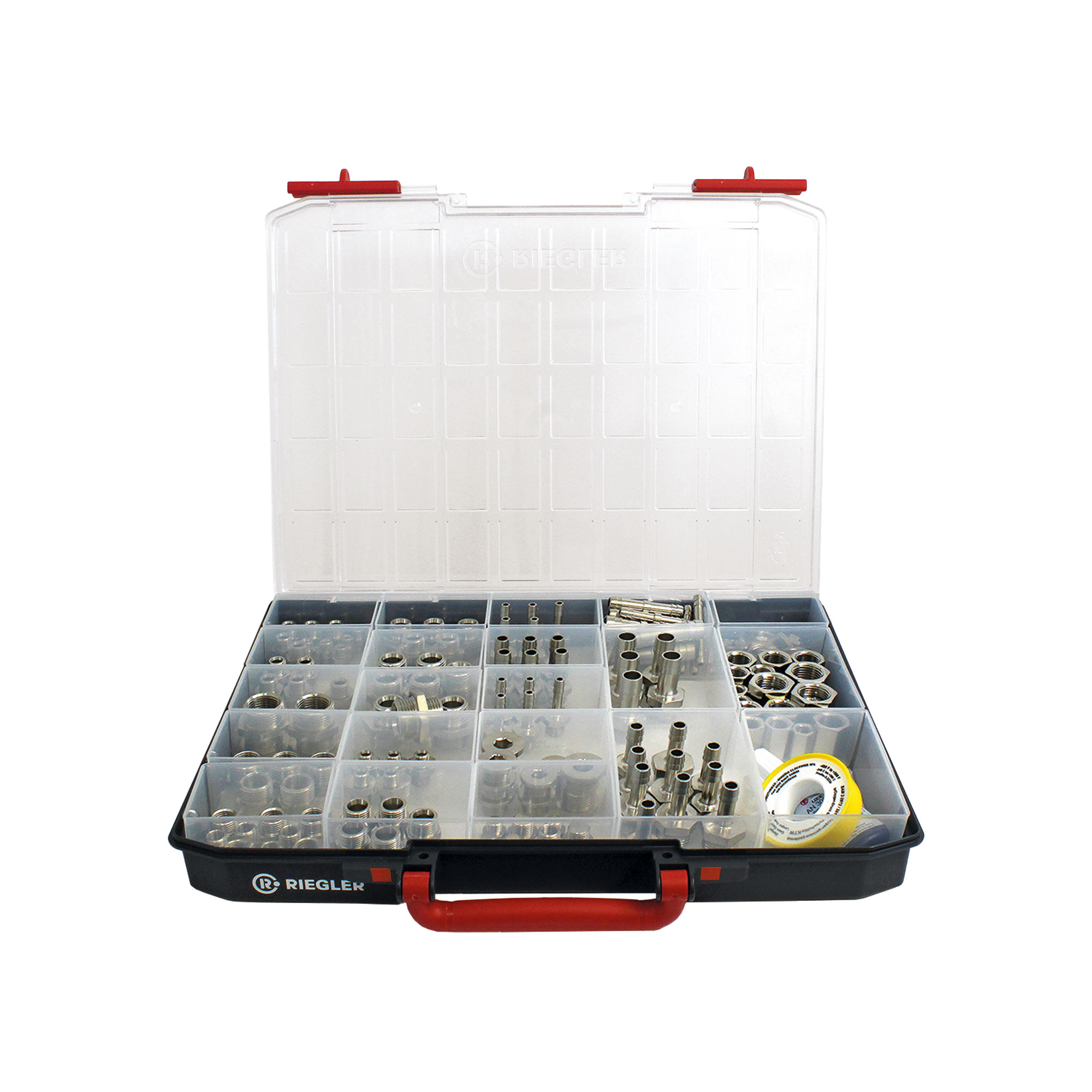

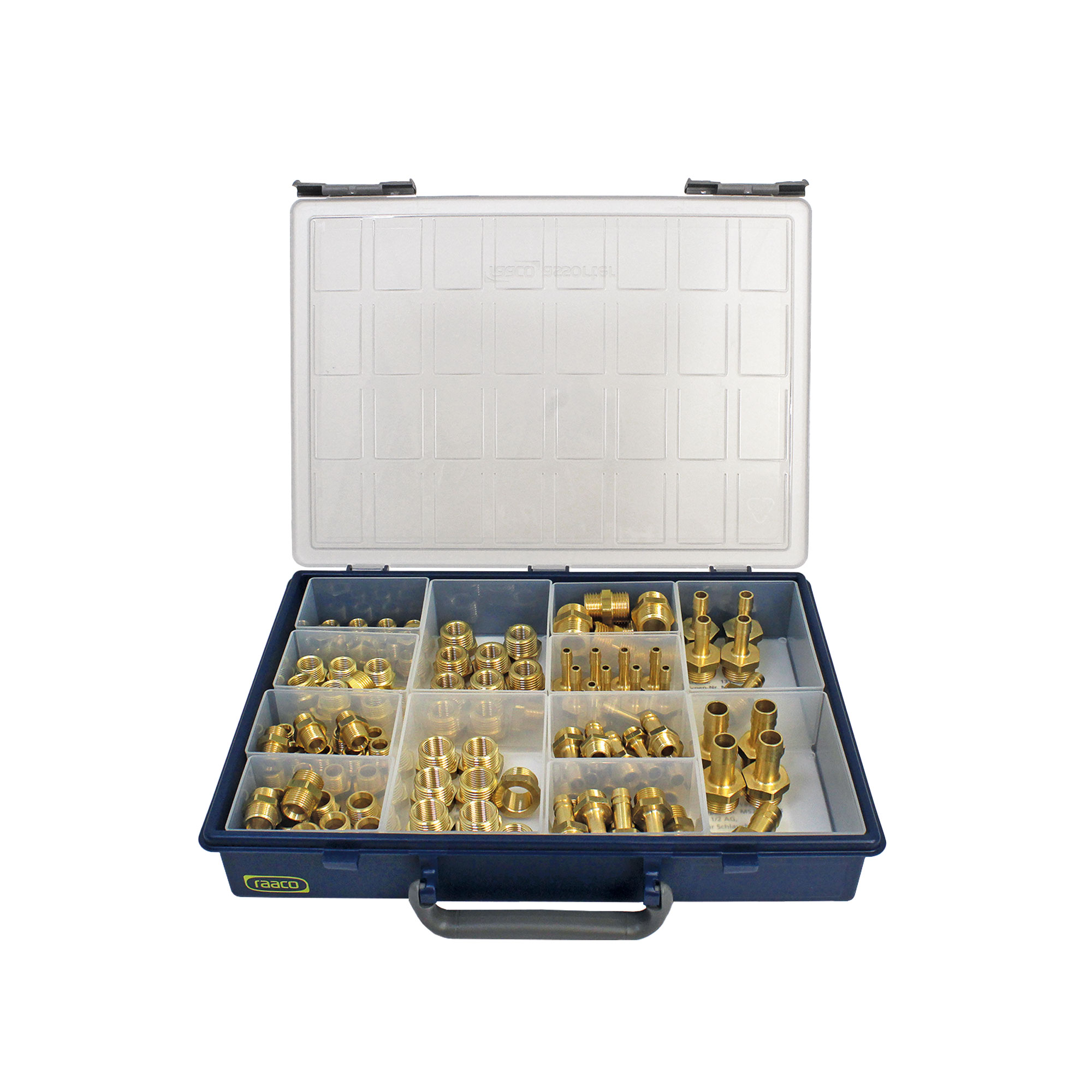

• Material: Zur Wahl stehen Bestückungen in Kunststoff bzw. vernickeltem Messing, in vernickeltem Messing, in Messing CW614N und in galvanisch vernickeltem Messing CW614N. Die Messingausführungen sind die schwerere, mechanisch höher belastbare Variante.
• Arbeitsdruck max.: Je nach Inhalt sind 16 bzw. 25 bar angegeben. Die Boxen mit Messingdrehteilen liegen am oberen Ende des Bereichs, was bei Anlagen mit höherem Netzdruck den Ausschlag gibt.
• Medium: Ein Teil der Bestückungen ist nur für Druckluft angegeben, ein anderer für Druckluft und Wasser. Wer auch Wasserleitungen bestückt, muss auf diese Angabe achten.
• Betriebstemperatur: Die Untergrenze liegt bei -20 °C, oben reicht der Bereich je nach Artikel von 80 bis 150 °C. Für warme Umgebungen kommen damit nur die entsprechend eingestuften Boxen infrage.

Typische Einsatzbereiche

• Erstausstattung eines Montage- oder Instandhaltungsarbeitsplatzes
• Servicefahrzeuge und mobile Werkzeugsätze im Außendienst
• Nachbestückung des Kleinteilelagers in der Fertigung
• Prüfstände und Musterbau, wo Verschraubungen häufig umgebaut werden
• Ausbildungs- und Schulungswerkstätten mit wechselnden Aufbauten

Die 7 Boxen sind mit Teilen aus Kunststoff bzw. vernickeltem Messing, aus Messing CW614N und aus galvanisch vernickeltem Messing CW614N bestückt, gedichtet wird mit NBR. Gefertigt wird in China und Italien.
