Reflex-Lichtschranke Gegentakt PNP/NPN Reichweite 0 bis 3500 mm SOOE-RG-R-PNLK-T - Festo 8075667

Festo ✓ Originalprodukt Neuware

Reflex-Lichtschranke SOOE-RG-R-PNLK-T von Festo mit Reichweite 0 bis 3500 mm, Einstellung über IO-Link, Poti, Teach-In und Schaltausgang Gegentakt, Schaltfunktion umschaltbar, PNP dunkelschaltend, NPN hellschaltend.

Netto
121,19 €
zzgl. MwSt.
144,22 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8075667
Hersteller-Nr. SOOE-RG-R-PNLK-T
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Reflex-Lichtschranke SOOE-RG-R-PNLK-T von Festo: Reichweite 0 bis 3500 mm, Einstellung über IO-Link, Poti, Teach-In, dazu Schaltausgang Gegentakt, Schaltfunktion umschaltbar, PNP dunkelschaltend, NPN hellschaltend. Sender und Empfänger sitzen in einem Gehäuse, ein Reflektor auf der Gegenseite schließt den Lichtweg.

Vorteile

  • Reichweite 0 bis 3500 mm, Einstellung über IO-Link, Poti, Teach-In
  • Schaltausgang Gegentakt, Schaltfunktion umschaltbar, PNP dunkelschaltend, NPN hellschaltend
  • Schaltfrequenz bis 500 Hz
  • Lichtart rot, LED, Lichtfleck max. 300 mm bei 3500 mm
  • IO-Link Device V 1.1 für Parametrierung und Diagnose
  • Schutzart IP65, IP67, IP69K für raue Industrieumgebungen

Einsatz

Typische Aufgaben sind Anwesenheitskontrolle, Zählen und Positionieren an Förderstrecken, in der Montage und im Verpackungsbereich. Der Bestelltyp SOOE-RG-R-PNLK-T legt die Ausführung eindeutig fest.

Technische Daten

MerkmalWert
TypSOOE-RG-R-PNLK-T
Festo-Teilenummer8075667
BauformBlockbauweise
Entspricht NormEN 60947-5-2
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E232949
Werkstoff-HinweisRoHS konform
Messprinzipoptoelektronisch
DetektionsverfahrenReflexionslichtschranke für transparente Objekte
Lichtartrot, LED
Max. Lichtfleck300 mm bei 3500 mm
Reichweite0 bis 3500 mm
Abstand Sensor Reflektor1 bis 5000 mm SARA-R-Q50-S, 1 bis 2000 mm SARA-R-Q50-MC, 1 bis 1800 mm SARA-RF-Q100-S, 1 bis 3300 mm SARA-RF-Q100-MC, 1 bis 2000 mm SARA-R-Q20-S, 1 bis 1800 mm SARA-R-Q20-MC, 1 bis 1100 mm SARA-R-Q14-M, 1 bis 1400 mm SARA-R-D20-M
Umgebungstemperatur-20 bis 60 °C
BezugsmaterialReferenzreflektor: SARA-R-Q50-S
SchaltausgangGegentakt
Schaltelementfunktionumschaltbar, PNP dunkelschaltend, NPN hellschaltend
Max. Schaltfrequenz500 Hz
Max. Ausgangsstrom100 mA
Spannungsfall0 bis 1,5 V
Timerfunktionüber IO-Link
Kurzschlussfestigkeittaktend
ProtokollIO-Link
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM2 (38,4 kBaud)
IO-Link, SIO-Mode UnterstützungJa
IO-Link, Port classA
IO-Link, Prozessdatenbreite OUT2 bit
IO-Link, Prozessdateninhalt OUT1 bit (Emitter disable), 1 bit (Hold)
IO-Link, Prozessdatenbreite IN2 bit
IO-Link, Prozessdateninhalt IN1 bit (Stability Alarm), 1 bit SSC (Switching Signal)
IO-Link, minimale Zykluszeit2,3 ms
IO-Link, Datenspeicher benötigt2000 byte
Betriebsspannungsbereich DC10 bis 30 V
Restwelligkeit10 %
Leerlaufstrom25 mA
Verpolungsschutzfür alle elektrischen Anschlüsse

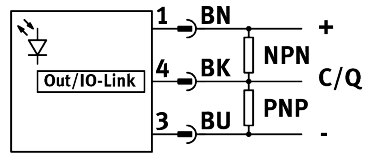

Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern3
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung
Werkstoff SteckkontakteMessing, vergoldet
Befestigungsartmit Durchgangsbohrung für Schraube M3
Anziehdrehmoment0,8 Nm
Einbaulagebeliebig
Produktgewicht10 g
Werkstoff GehäusePC, PMMA
BetriebsbereitschaftsanzeigeLED grün
SchaltzustandsanzeigeLED gelb
FunktionsreserveanzeigeLED gelb blinkend
EinstellmöglichkeitenIO-Link, Poti, Teach-In
SchutzartIP65, IP67, IP69K
Isolationsspannung500 V
Stoßspannungsfestigkeit1 kV
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Verschmutzungsgrad3
Gewicht0,02 kg
HerstellerFesto
Hersteller-Nr.SOOE-RG-R-PNLK-T
EAN4052568446390
Zolltarifnummer85365019
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
NormDIN EN 60947-5-2
Temperaturbereich-20-60 °C
Temperatur (max.)60
