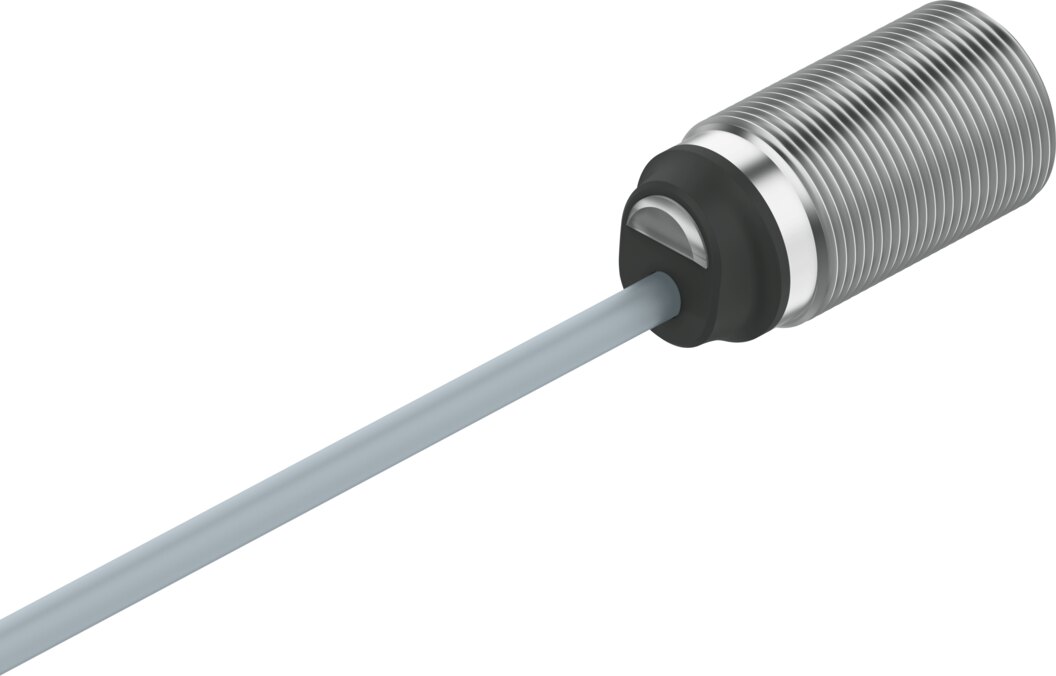

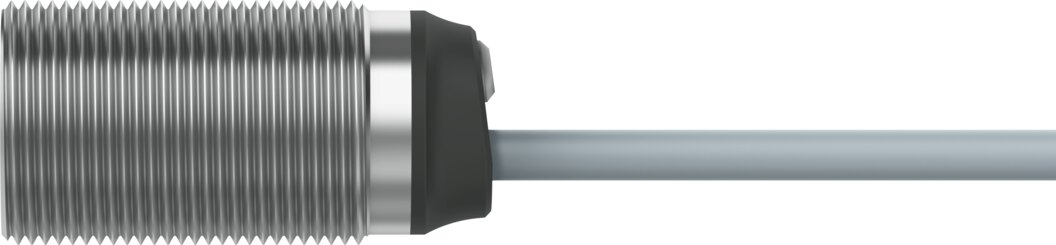

Induktiver Abstandssensor M18 bündig Messbereich 0 bis 8 mm IO-Link Kabel 2,5 m SOIA-M18PB-PNLK-LE - Festo 8161202
Misst den Abstand zu metallischen Objekten im Bereich 0 bis 8 mm mit 0,01 mm Auflösung. Über IO-Link stehen Messwert, Geschwindigkeit und Diagnose bereit, dazu kommt ein Schaltausgang (PNP/NPN umschaltbar). Gehäuse M18, bündig einbaubar, Schutzart IP65, IP67.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der induktive Abstandssensor SOIA-M18PB-PNLK-LE von Festo liefert statt eines reinen Schaltsignals den Weg als Messwert, Messbereich 0 bis 8 mm. Zusätzlich erfasst er Geschwindigkeiten von 1 bis 2700 mm/s.
Vorteile
- 0,01 mm Auflösung beim Weg
- ±0,08 mm Wiederholgenauigkeit
- Linearitätsfehler 3 % FS laut Herstellerangabe
- IO-Link V1.1 für Parametrierung und Diagnose
- Schutzart IP65, IP67, staubdicht und geschützt bei zeitweiligem Untertauchen
Einsatz
Der SOIA-M18PB-PNLK-LE kontrolliert Spannwege, Greiferstellungen und Teiletoleranzen direkt im Prozess. Anschluss über Kabel 2,5 m.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SOIA-M18PB-PNLK-LE |
| Festo-Artikelnummer | 8161202 |
| Bauform | rund |
| Entspricht Norm | EN 60947-5-2 |
| Zulassung | c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Position, Weg |
| Messprinzip | induktiv |
| Messverfahren | Abstandssensor |
| Bemessungsschaltabstand | 0 bis 8 mm |
| Hinweis zum Bemessungsschaltabstand | SSC1.SP1: 6,8 mm, SSC2.SP1: 4,0 mm, Werkseinstellung |
| Wegmessbereich | 0 bis 8 mm |
| Umgebungstemperatur | -25 bis 70 °C |
| Auflösung Weg | 0,01 mm |
| Wiederholgenauigkeit | ±0,08 mm |
| Temperaturdrift | ±10 % |

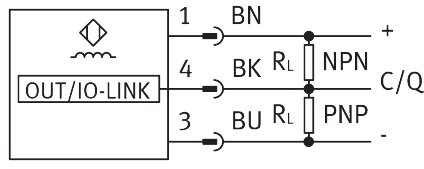

| Schaltausgang | PNP/NPN umschaltbar, Push-Pull |
| Schaltelementfunktion | umschaltbar |
| Hinweis zu Hysterese | Werkseinstellung: 5 %FS |
| Hysterese | 1 bis 20 %FS |
| Linearitätsfehler FS | 3 % |
| Einschaltzeit | 100 ms |
| Geschwindigkeitsmessbereich | 1 bis 2700 mm/s |
| Genauigkeit Geschwindigkeit | ± 20 %FS |
| Wiederholgenauigkeit Geschwindigkeit | ± 5 %FS |
| Beschleunigungswertebereich | -3270 bis 3270 m/s² |
| Maximale Schaltfrequenz | 1200 Hz |
| Maximaler Ausgangsstrom | 100 mA |
| Spannungsfall | 1 V |
| Induktive Schutzbeschaltung | eingebaut |
| Mindestlaststrom | 0 mA |
| Reststrom | 0,03 mA |
| Kurzschlussfestigkeit | taktend |
| Überlastfestigkeit | vorhanden |
| Protokoll | IO-Link |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Function Object detection, Function Product URI, Function Teach two value, Identifikation und Diagnose, Smart Sensor - SSP 4.1.1 |
| IO-Link, Übertragungsrate | COM2 |
| IO-Link, SIO-Mode-Unterstützung | Ja |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Eingang | 32 bit |
| IO-Link, Prozessdateninhalt IN | Maintenance warning 1 bit DSC, Motion diagnostic 2 bit DSC |
| IO-Link, minimale Zykluszeit | 3,2 ms |
| IO-Link, Datenspeicher benötigt | 308 byte |
| Betriebsspannungsbereich DC | 10 bis 30 V |
| Hinweis zum Betriebsspannungsbereich DC | 18 - 30 V in IO-Link Mode |
| Restwelligkeit | 20 % |
| Leerlaufstrom | 17 mA |
| Verpolungsschutz | ja |
| Elektrischer Anschluss, Anschlussart | Kabel |
| Elektrischer Anschluss, Anzahl Pole/Adern | 3 |
| Kabellänge | 2,5 m |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | PUR |
| Kabeldurchmesser | 3,8 mm |
| Leiter-Nennquerschnitt | 0,25 mm² |
| Baugröße | M18 |
| Befestigungsart | mit Kontermutter |
| Anziehdrehmoment | 0 bis 30 Nm |
| Einbauart | bündig |
| Farbe Gehäuse | blau, grau |
| Werkstoff Gehäuse | PBT |
| Werkstoff Gegenmutter | Messing |
| Bezugsmaterial | Baustahl, 1,0037, S235JR |
| Schaltzustandsanzeige | LED gelb |
| Lagertemperatur | -40 bis 85 °C |
| Schutzart | IP65, IP67 |
| Sensoreinbaudruckfestigkeit | 1 bar |
| Störfestigkeit gegen magnetische Felder | unter 50 µT |
| Isolationsspannung | 30 V |
| Stoßspannungsfestigkeit | 0,5 kV |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Gewicht | 0,09 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SOIA-M18PB-PNLK-LE |
| EAN | 4052568826147 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Norm | DIN EN 60947-5-2 |
| Temperatur (max.) | 70 |
