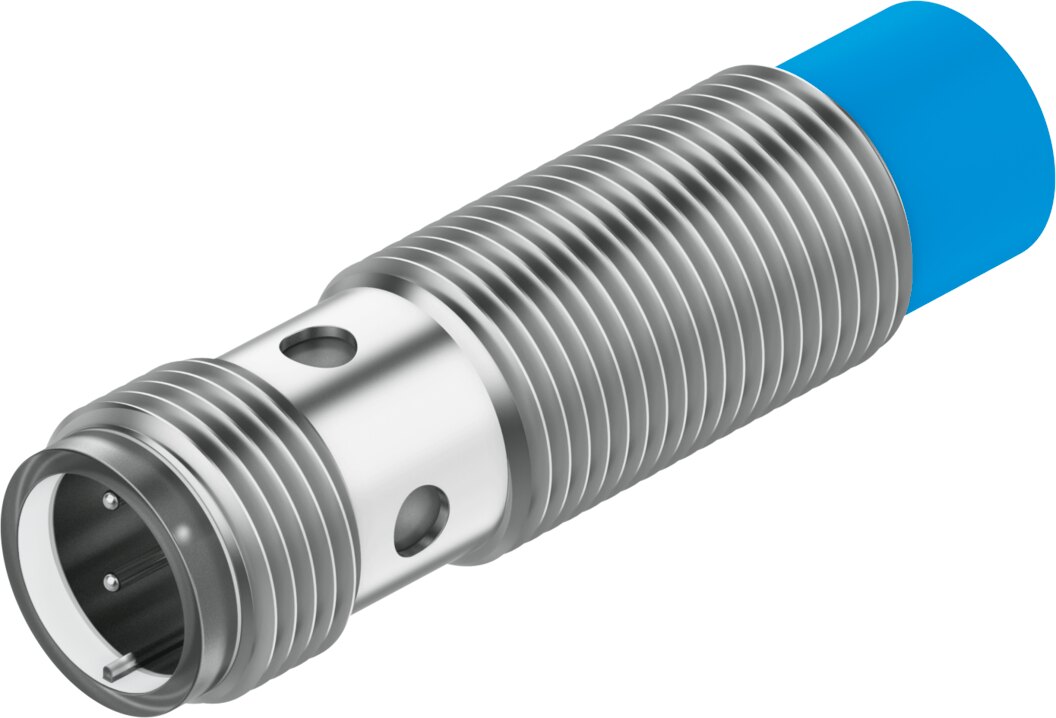

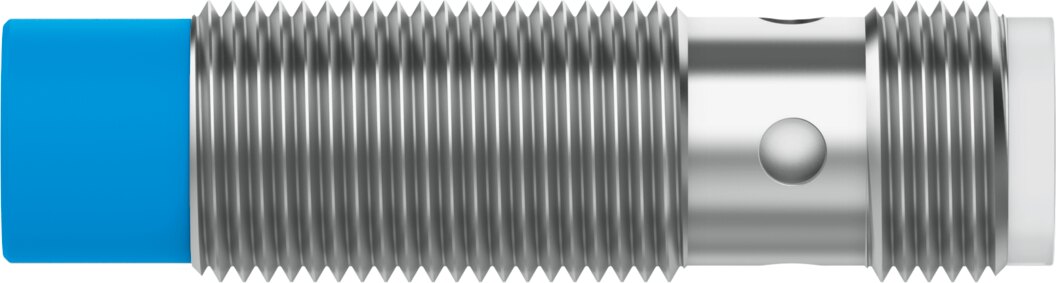

Induktiver Abstandssensor M12 nicht bündig Messbereich 0 bis 7 mm IO-Link Stecker M12x1 SOIA-M12PNB-PNLK-M12 - Festo 8161201
Misst den Abstand zu metallischen Objekten im Bereich 0 bis 7 mm mit 0,01 mm Auflösung. Über IO-Link stehen Messwert, Geschwindigkeit und Diagnose bereit, dazu kommt ein Schaltausgang (PNP/NPN umschaltbar). Gehäuse M12, nicht bündig einbaubar, Schutzart IP65, IP67.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der induktive Abstandssensor SOIA-M12PNB-PNLK-M12 von Festo liefert statt eines reinen Schaltsignals den Weg als Messwert, Messbereich 0 bis 7 mm. Zusätzlich erfasst er Geschwindigkeiten von 1 bis 2100 mm/s.
Vorteile
- 0,01 mm Auflösung beim Weg
- ±0,07 mm Wiederholgenauigkeit
- Linearitätsfehler 3 % FS laut Herstellerangabe
- IO-Link V1.1 für Parametrierung und Diagnose
- Schutzart IP65, IP67, staubdicht und geschützt bei zeitweiligem Untertauchen
Einsatz
Geeignet zur Überwachung von Greiferhüben, Spannwegen und Werkstücklagen, bei denen ein einfacher Endschalter nicht genügt. Anschluss über Stecker M12x1.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SOIA-M12PNB-PNLK-M12 |
| Festo-Artikelnummer | 8161201 |
| Bauform | rund |
| Entspricht Norm | EN 60947-5-2 |
| Zulassung | c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Position, Weg |
| Messprinzip | induktiv |
| Messverfahren | Abstandssensor |
| Bemessungsschaltabstand | 0 bis 7 mm |
| Hinweis zum Bemessungsschaltabstand | SSC1.SP1: 5,95 mm, SSC2.SP1: 3,5 mm, Werkseinstellung |
| Wegmessbereich | 0 bis 7 mm |
| Umgebungstemperatur | -25 bis 70 °C |
| Auflösung Weg | 0,01 mm |
| Wiederholgenauigkeit | ±0,07 mm |
| Temperaturdrift | ±10 % |
| Schaltausgang | PNP/NPN umschaltbar, Push-Pull |
| Schaltelementfunktion | umschaltbar |
| Hinweis zu Hysterese | Werkseinstellung: 5 %FS |
| Hysterese | 1 bis 20 %FS |
| Linearitätsfehler FS | 3 % |
| Einschaltzeit | 100 ms |
| Geschwindigkeitsmessbereich | 1 bis 2100 mm/s |
| Genauigkeit Geschwindigkeit | ± 20 %FS |
| Wiederholgenauigkeit Geschwindigkeit | ± 5 %FS |
| Beschleunigungswertebereich | -3270 bis 3270 m/s² |
| Maximale Schaltfrequenz | 1400 Hz |
| Maximaler Ausgangsstrom | 100 mA |
| Spannungsfall | 1 V |
| Induktive Schutzbeschaltung | eingebaut |
| Mindestlaststrom | 0 mA |
| Reststrom | 0,03 mA |
| Kurzschlussfestigkeit | taktend |
| Überlastfestigkeit | vorhanden |
| Protokoll | IO-Link |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Function Object detection, Function Product URI, Function Teach two value, Identifikation und Diagnose, Smart Sensor - SSP 4.1.1 |
| IO-Link, Übertragungsrate | COM2 |
| IO-Link, SIO-Mode-Unterstützung | Ja |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Eingang | 32 bit |
| IO-Link, Prozessdateninhalt IN | Maintenance warning 1 bit DSC, Motion diagnostic 2 bit DSC |
| IO-Link, minimale Zykluszeit | 3,2 ms |
| IO-Link, Datenspeicher benötigt | 308 byte |
| Betriebsspannungsbereich DC | 10 bis 30 V |
| Hinweis zum Betriebsspannungsbereich DC | 18 - 30 V in IO-Link Mode |
| Restwelligkeit | 20 % |
| Leerlaufstrom | 17 mA |
| Verpolungsschutz | ja |
| Elektrischer Anschluss, Anschlussart | Stecker |

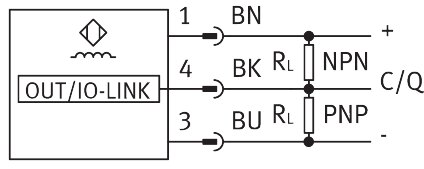

| Elektrischer Anschluss, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss, Befestigungsart | Schraubverriegelung, nicht drehbar |
| Baugröße | M12 |
| Befestigungsart | mit Kontermutter |
| Anziehdrehmoment | 0 bis 10 Nm |
| Einbauart | nicht bündig |
| Farbe Gehäuse | blau, grau |
| Werkstoff Gehäuse | PBT |
| Werkstoff Gegenmutter | Messing |
| Bezugsmaterial | Baustahl, 1,0037, S235JR |
| Schaltzustandsanzeige | LED gelb |
| Lagertemperatur | -40 bis 85 °C |
| Schutzart | IP65, IP67 |
| Sensoreinbaudruckfestigkeit | 1 bar |
| Störfestigkeit gegen magnetische Felder | unter 50 µT |
| Isolationsspannung | 30 V |
| Stoßspannungsfestigkeit | 0,5 kV |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Gewicht | 0,023 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SOIA-M12PNB-PNLK-M12 |
| EAN | 4052568826130 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Norm | DIN EN 61076-2-101, DIN EN 60947-5-2 |
| Temperatur (max.) | 70 |
