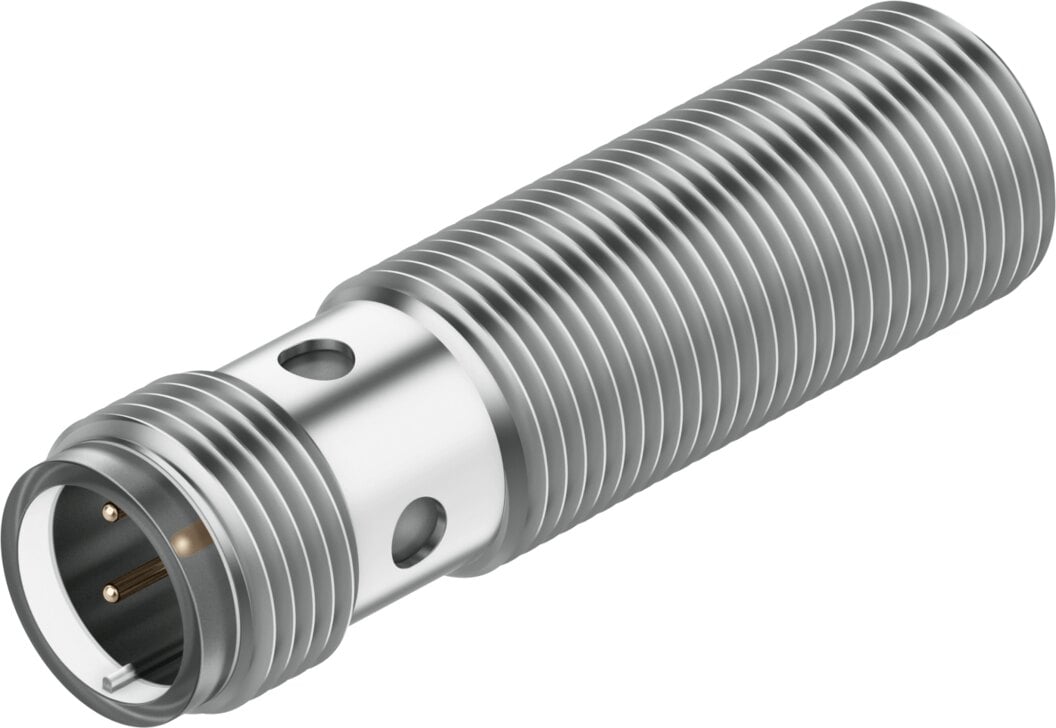

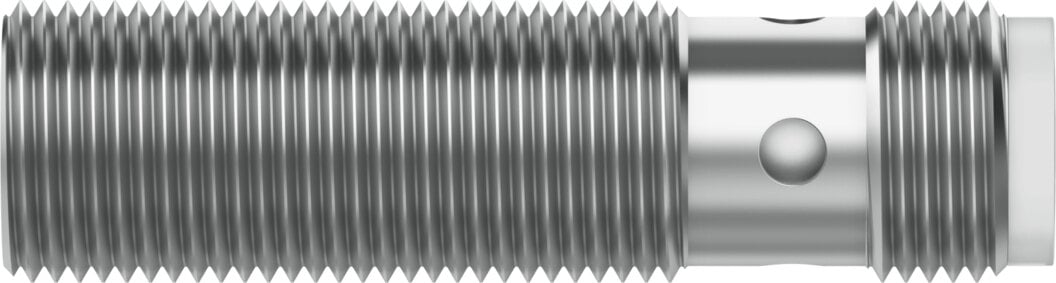

Abstandssensor SOIA-M12PB-PNLK-M12 - Festo 8161199
Netto
zzgl. MwSt.
70,61 € inkl. 19 % MwSt., zzgl. Versand
59,34 €
Artikel
FES-8161199
Hersteller-Nr.
SOIA-M12PB-PNLK-M12
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Bauform | rund |
|---|---|
| Entspricht Norm | EN 60947-5-2 |
| Zulassung | c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoff-Hinweis | RoHS konform |
| Messgröße | Position, Weg |
| Messprinzip | induktiv |
| Messverfahren | Abstandssensor |
| Bemessungsschaltabstand | 0 ... 4 mm |
| Hinweis zum Bemessungsschaltabstand | SSC1.SP1: 3,4 mm, SSC2.SP1: 2,0 mm, Werkseinstellung |
| Wegmessbereich | 0 ... 4 mm |
| Umgebungstemperatur | -25 ... 70 °C |
| Auflösung Weg | 0,01 mm |
| Wiederholgenauigkeit | ±0,04 mm |
| Temperaturdrift | ±10 % |

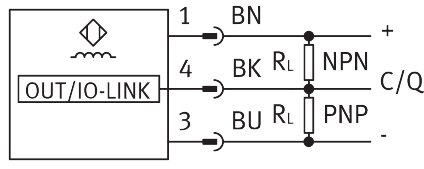

| Schaltausgang | PNP/NPN umschaltbar, Push-Pull |
| Schaltelementfunktion | umschaltbar |
| Hinweis zu Hysterese | Werkseinstellung: 5 %FS |
| Hysterese | 1 ... 20 %FS |
| Linearitätsfehler FS | 3 % |
| Einschaltzeit | 100 ms |
| Geschwindigkeitsmessbereich | 1 ... 1400 mm/s |
| Genauigkeit Geschwindigkeit | +/- 20 %FS |
| Wiederholgenauigkeit Geschwindigkeit | +/-5 %FS |
| Beschleunigungswertebereich | -3270 ... 3270 m/s² |
| Max. Schaltfrequenz | 1200 Hz |
| Max. Ausgangsstrom | 100 mA |
| Spannungsfall | 1 V |
| Induktive Schutzbeschaltung | eingebaut |
| Mindestlaststrom | 0 mA |
| Reststrom | 0,03 mA |
| Kurzschlussfestigkeit | taktend |
| Überlastfestigkeit | vorhanden |
| Protokoll | IO-Link |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Function Object detection, Function Product URI, Function Teach two value, Identifikation und Diagnose, Smart Sensor - SSP 4.1.1 |
| IO-Link, Übertragungsrate | COM2 |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Eingang | 32 bit |
| IO-Link, Prozessdateninhalt IN | Maintenance warning 1 bit DSC, Motion diagnostic 2 bit DSC |
| IO-Link, Servicedateninhalt IN | Acceleration averages 32 bit, Acceleration range 32 bit, Acceleration value 16 bit, Maintenance monitor operating time 32 bit, Maintenance monitor measurement 96 bit, Maintenance monitor temperature 64 bit, Maintenance diagnostic 7 bit, Maintenance monitor SSC 64 bit, Velocity 1 averages 32 bit, Velocity 1 value 16 bit, Velocity 1 value range 32 bit, Velocity 2 averages 32 bit, Velocity 2 value 16 bit, Velocity 2 value range 32 bit |
| IO-Link, Minimale Zykluszeit | 3,2 ms |
| IO-Link, Datenspeicher benötigt | 308 byte |
| Betriebsspannungsbereich DC | 10 ... 30 V |
| Hinweis zum Betriebsspannungsbereich DC | 18 - 30 V in IO-Link Mode |
| Restwelligkeit | 20 % |
| Leerlaufstrom | 17 mA |
| Verpolungsschutz | ja |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung, nicht drehbar |
| Baugröße | M12 |
| Befestigungsart | mit Kontermutter |
| Anziehdrehmoment | 0 ... 10 Nm |
| Einbauart | bündig |
| Produktgewicht | 21 g |
| Farbe Gehäuse | blau, grau |
| Werkstoff Gehäuse | PBT |
| Werkstoff Gegenmutter | Messing |
| Bezugsmaterial | Baustahl, 1.0037, S235JR |
| Schaltzustandsanzeige | LED gelb |
| Lagertemperatur | -40 ... 85 °C |
| Schutzart | IP65, IP67 |
| Sensoreinbaudruckfestigkeit | 1 bar |
| Störfestigkeit gegen magnetische Felder | < 50 µT |
| Isolationsspannung | 30 V |
| Stoßspannungsfestigkeit | 0,5 kV |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Gewicht | 0,025 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SOIA-M12PB-PNLK-M12 |
| EAN | 4052568784904 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
