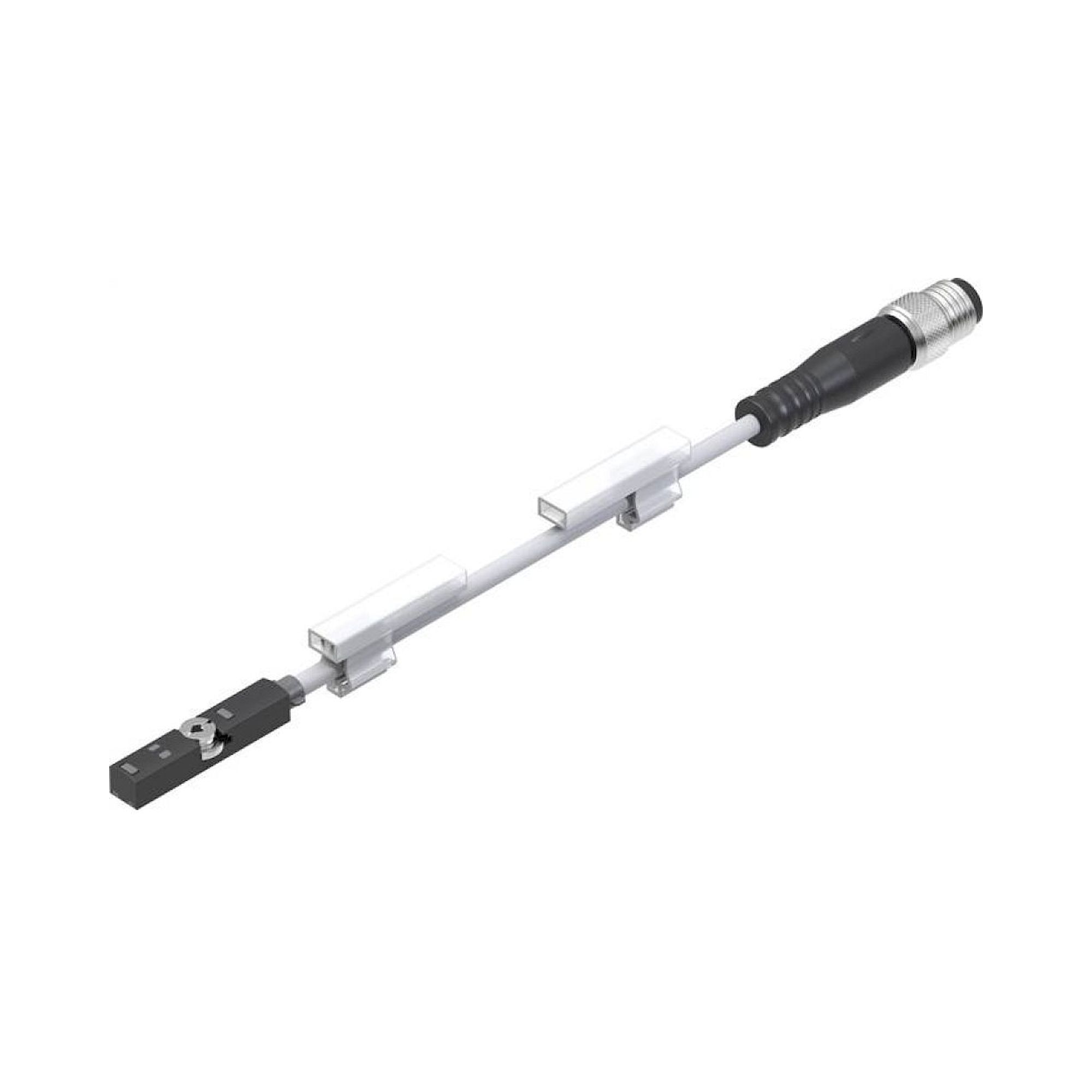

Näherungsschalter magnetoresistiv für Rundnut NPN Schließer Kabel 0,3 m mit Stecker M8x1 Abgang quer SMT-10G-NS-24V-E-0,3Q-M8D - Festo 8065029
Erfasst den Kolbenmagneten berührungslos nach dem magnetoresistiven Prinzip und meldet so die Zylinderposition in Antrieben mit Rundnut. Anschluss über Kabel 0,3 m mit Stecker M8x1, Leitung energiekettentauglich, robotertauglich. Eine gelbe LED zeigt den Schaltzustand direkt am Sensor.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Näherungsschalter magnetoresistiv SMT-10G-NS-24V-E-0,3Q-M8D von Festo fragt Endlagen und Zwischenpositionen an Pneumatikzylindern und Greifern ab und wird in die Rundnut eingesetzt.
Vorteile
- 0,2 mm Wiederholgenauigkeit der Schaltposition
- Bis 150 Hz Schaltfrequenz
- Leitung energiekettentauglich, robotertauglich, TPE-U(PU)-Mantel
- 100 mA Ausgangsstrom
- Kabelabgang quer, Kabel 0,3 m mit Stecker M8x1
Einsatz
Der SMT-10G-NS-24V-E-0,3Q-M8D eignet sich für Antriebe mit Magnetkolben, etwa Kompakt- und Normzylinder, Schlitten und Greifer. Befestigung geklemmt in Rundnut, längs in Nut einschiebbar.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SMT-10G-NS-24V-E-0,3Q-M8D |
| Festo-Artikelnummer | 8065029 |
| Bauform | für Rundnut |
| Basierend auf Norm | EN 60947-5-2 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E232949 |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Position |
| Messprinzip | magnetoresistiv |
| Umgebungstemperatur | -20 bis 70 °C |
| Wiederholgenauigkeit | 0,2 mm |
| Schaltausgang | NPN |
| Schaltelementfunktion | Schließer |
| Einschaltzeit | 1 ms |
| Ausschaltzeit | 1 ms |
| Maximale Schaltfrequenz | 150 Hz |
| Maximaler Ausgangsstrom | 100 mA |
| Maximale Schaltleistung DC | 2,8 W |
| Spannungsfall | 2 V |
| Induktive Schutzbeschaltung | angepasst auf MZ-, MY-, ME-Spulen |
| Reststrom | 0,15 mA |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | ja |
| Bemessungsbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC | 10 bis 30 V |
| Restwelligkeit | 10 % |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss, Befestigungsart | Schraubverriegelung mit Sechskant SW9 und Längsrändel, drehbar |
| Elektrischer Anschluss, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar/nicht drehbar |
| Elektrischer Anschluss, Anschlussbild | 00991155 |
| Abgangsrichtung Anschluss | quer |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Werkstoff Steckergehäuse | TPE-U(PU) |
| Werkstoff Schraubverriegelung | Messing, vernickelt |
| Prüfbedingungen Leitung | Biegewechselfestigkeit: nach Festo Norm, Prüfbedingungen nach Anfrage, Torsionsfestigkeit: über 300 000 Zyklen, ±270°/0,1 m, Energiekette: über 5 Millionen Zyklen, Biegeradius 28 mm |
| Kabellänge | 0,3 m |
| Leitungseigenschaft | energiekettentauglich, robotertauglich |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PU) |
| Befestigungsart | geklemmt in Rundnut, längs in Nut einschiebbar |
| Maximales Anziehdrehmoment | 0,6 Nm |
| Einbaulage | beliebig |
| Farbe Gehäuse | schwarz |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Schaltzustandsanzeige | LED gelb |
| Umgebungstemperatur bei beweglicher Kabelverlegung | -5 bis 70 °C |
| Schutzart | IP65, IP68 |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen-Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit nach ISO 14644-14 | Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1 |
| Gewicht | 0,015 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SMT-10G-NS-24V-E-0,3Q-M8D |
| EAN | 4052568290801 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Farbe | Schwarz |
| Gehäusewerkstoff | Edelstahl |
| Norm | DIN EN 61076-2-104, DIN EN 60947-5-2 |
| Betriebsspannung | 24 V DC |
| Serie | SMT |
| Temperaturbereich | -20-70 °C |
| Temperatur (max.) | 70 |
