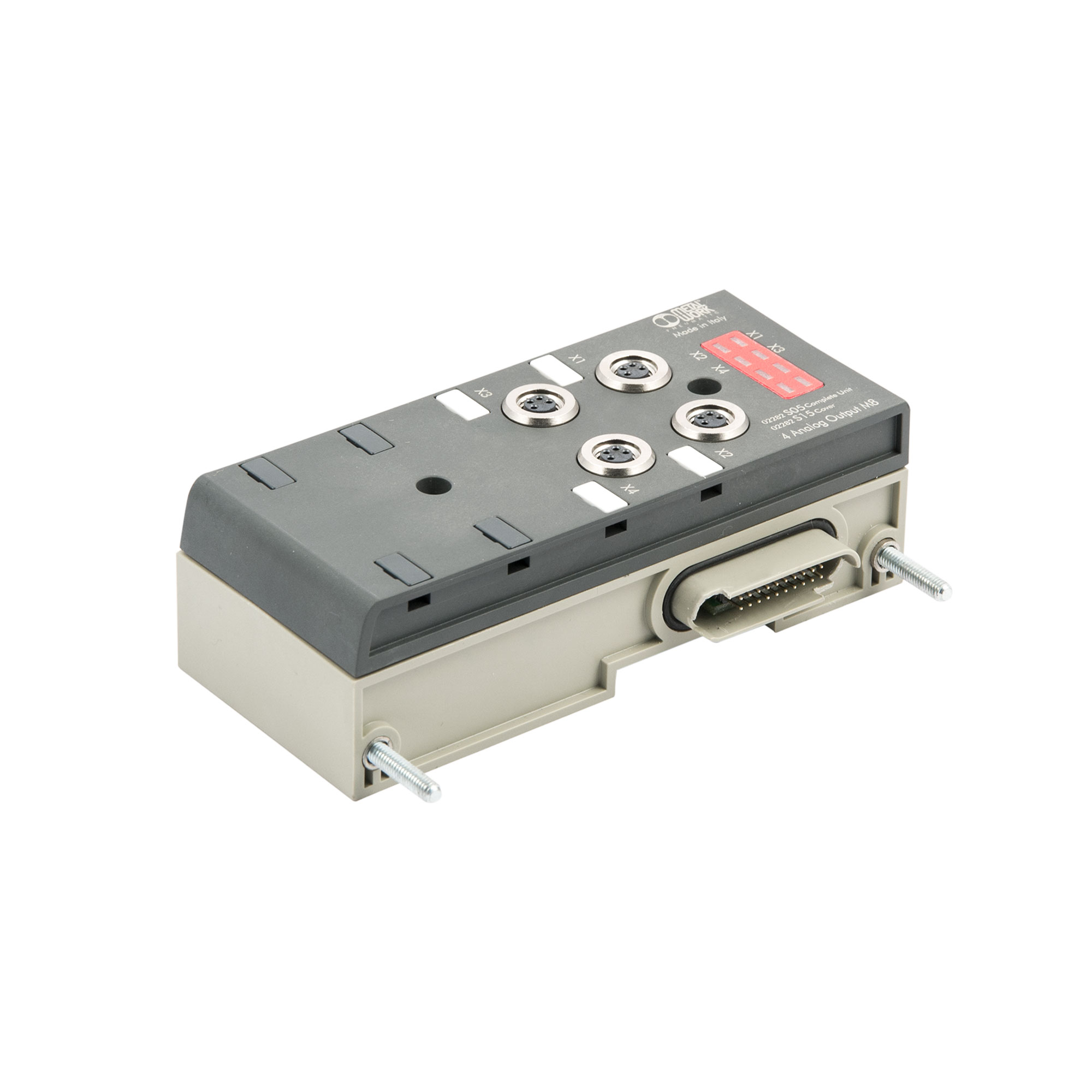

Signal-Modul für Ventilinsel EB 80, 4 x M8 analoge Eingänge, Typ 02282S04 - Riegler 150894
Das Signal-Modul (4 x M8 analoge Eingänge) erweitert eine EB 80 Ventilinsel mit Feldbus um Ein- oder Ausgänge direkt an der Insel. Anschluss: 4x M8 Buchse, 4-polig. Das typspezifische Oberteil lässt sich tauschen, ohne andere Module auszubauen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Ein- und Ausgänge direkt an der Ventilinsel: Das Modul 02282S04 wird links am elektrischen Feldbus-Anschluss eingesetzt. Dazu wird die Aluminium-Endplatte abgenommen, das Modul mit Zugstangen montiert und die Platte wieder aufgesetzt. Unten sitzt die universelle Übertragungselektronik, oben der austauschbare, typspezifische Teil.
Vorteile
- 4 x M8 analoge Eingänge, Anschluss 4x M8 Buchse, 4-polig
- Eingangssignal: 0-10 / 0-5 / ±10 / ±5 V DC, 4-20 / 0-20 mA (mit Software konfigurierbar)
- Schutz: gegen Überlast und Kurzschluss an den Eingängen
- Diagnose: lokal mit LED-Anzeige
- Strombelastbarkeit 200 mA je Steckplatz, 650 mA je Modul
- Schutzart IP 65, Gehäuse aus Technopolymer
Einsatz
Pneumatische Steuerungen im Maschinen- und Anlagenbau mit zentraler Ventilinsel nahe am Prozess.
Technische Daten
| Typ-Nr. | 02282S04 |
|---|---|
| Dichtmaterial | NBR |
| Ausführung | 4 x M8 analoge Eingänge |
| Versorgungsspannung | 12 -10 % bis 24 +30 % V DC |
| Betriebsspannung | 10,8 bis 31,2 V DC |
| Maximal zulässige Spannung | 32 V DC |
| Eingangssignal | 0-10 / 0-5 / ±10 / ±5 V DC, 4-20 / 0-20 mA (mit Software konfigurierbar) |
| Elektrischer Anschluss | 4x M8 Buchse, 4-polig |
| Umgebungstemperatur | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Modultyp | S |
| Modulbezeichnung | Signal-Modul |
| Betriebsspannung Sensoren | abhängig von der Versorgungsspannung |
| Schutzmaßnahmen | gegen Überlast und Kurzschluss an den Eingängen |
| Diagnostik | lokal mit LED-Anzeige |
| Diagnose-Signale | Überlast, Kurzschluss oder inkompatibler Anschluss |
| Digitale Konvertierungsauflösung | 15 bit + prefix |
| Maximale Strombelastbarkeit je Steckplatz | 200 mA |
| Maximale Strombelastbarkeit je Modul | 650 mA |
| Schutzart | IP 65 |
| Serie | EB 80 |
| Gewicht | 0,26 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 02282S04 |
| EAN | 4047322814089 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Gehäusewerkstoff | Technopolymer |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
