Sicherheitskupplung, Montage am Druckminderer, Sauerstoff, G 1/4 - Riegler 151142

Sicherheitseinrichtung mit Kupplung, zur Montage am Druckminderer, Sauerstoff, Anschluss Ausgang G 1/4, Anschluss Eingang G 1/4 Sicherheitseinrichtungen dieser Art besitzen drei Funktionen: Sie stoppen Flammenrückschläge und verhindern die Ausbreitung der Flamme zurück in den Schlauch oder zur Gasquelle und schützt somit die Flasche und den Bediener. Flammenrückschläge entstehen, wenn z. B. der Brenner verstopft ist, der Gasfluss zu gering ist oder falsch gemischtes Gas gezündet wird. Das Ventil schließt automatisch die Gaszufuhr, wenn es zu einer Überhitzung kommt und verhindert somit die Weiterleitung brennbarer Gase. Ein brennender Schlauch oder ein Flammenrückschlag kann das gesamte System gefährden. Das Rückschlagventil sorgt dafür, dass Gas nur in eine Richtung - von der Gasquelle zum Brenner - strömen kann und verhindert somit, dass ein Gas (z. B. Sauerstoff) in die Leitung des anderen Gases (z. B. Acetylen) zurückströmt. Wenn sich Gase in der Leitung vermischen, kann es zu einer Explosionsgefahr kommen.

Technische Daten

Normen und Herkunft

• Norm: nach EN 561 / ISO 7289
• Zolltarifnummer: 84814090
• Ursprungsland: TR

Über Sicherheitseinrichtungen und Schnellkupplungen

Sicherheitseinrichtungen für die Autogentechnik stoppen Flammenrückschläge und verhindern, dass sich die Flamme über den Schlauch zurück bis zur Gasquelle ausbreitet. Alle 34 Artikel der Gruppe sind nach EN 561 / ISO 7289 bzw. nach EN ISO 5175-1 ausgeführt und für Brenngas oder Sauerstoff bestimmt. Die Varianten mit Schnellkupplung erlauben zusätzlich den Brennerwechsel ohne Werkzeug.

Worauf es bei der Auswahl ankommt

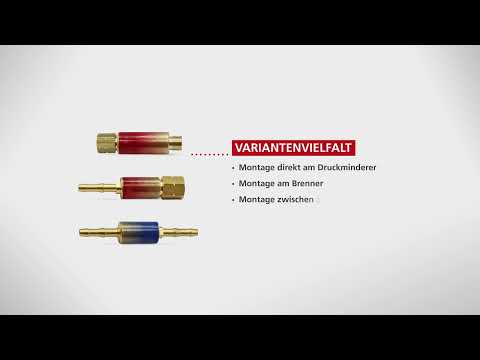

• Ausführung: Montage am Druckminderer, Montage am Brenner, Einbau in den Schlauch oder Montage zwischen zwei Schläuchen. Der Einbauort legt fest, welcher Abschnitt der Leitung geschützt wird, gasquellennah schützt die Flasche, brennernah den Schlauch.
• Norm: nach EN 561 / ISO 7289 für die Kupplungen und nach EN ISO 5175-1 für die Flammensperren. Bei Betriebsvorgaben oder Prüfungen ist die zutreffende Norm des Artikels anzugeben.
• Material: Messing, CrNi-Stahl oder eine Kombination aus beiden. Für Sauerstoffanwendungen und für dauerfeuchte Umgebungen ist die Werkstoffangabe des einzelnen Artikels zu beachten.
• Arbeitsdruck max.: Ein Teil der Baureihe ist mit 20 bar angegeben. Der Vordruck aus dem Druckminderer muss unterhalb dieses Wertes bleiben.
• Anschlussseite: Die Artikel sind für Brenngas mit Linksgewinde und für Sauerstoff mit Rechtsgewinde ausgeführt, eine Verwechslung ist dadurch konstruktiv ausgeschlossen.

Typische Einsatzbereiche

• Autogenschweißen und Brennschneiden mit Brenngas und Sauerstoff.
• Nachrüstung an Druckminderern von Einzelflaschen und Flaschenbatterien.
• Werkstattarbeitsplätze mit häufigem Brennerwechsel, dort spielt die Ausführung mit Schnellkupplung ihre Stärke aus.
• Löt-, Anwärm- und Flämmarbeiten an ortsfesten Gasentnahmestellen.
• Instandhaltung nach einem Flammenrückschlag, wenn die ausgelöste Sicherheitseinrichtung ersetzt wird.

Die Baureihe ist durchgängig nach EN 561 / ISO 7289 bzw. EN ISO 5175-1 ausgeführt, als Werkstoffe kommen Messing und CrNi-Stahl zum Einsatz. Fertigungsland ist die Türkei.
