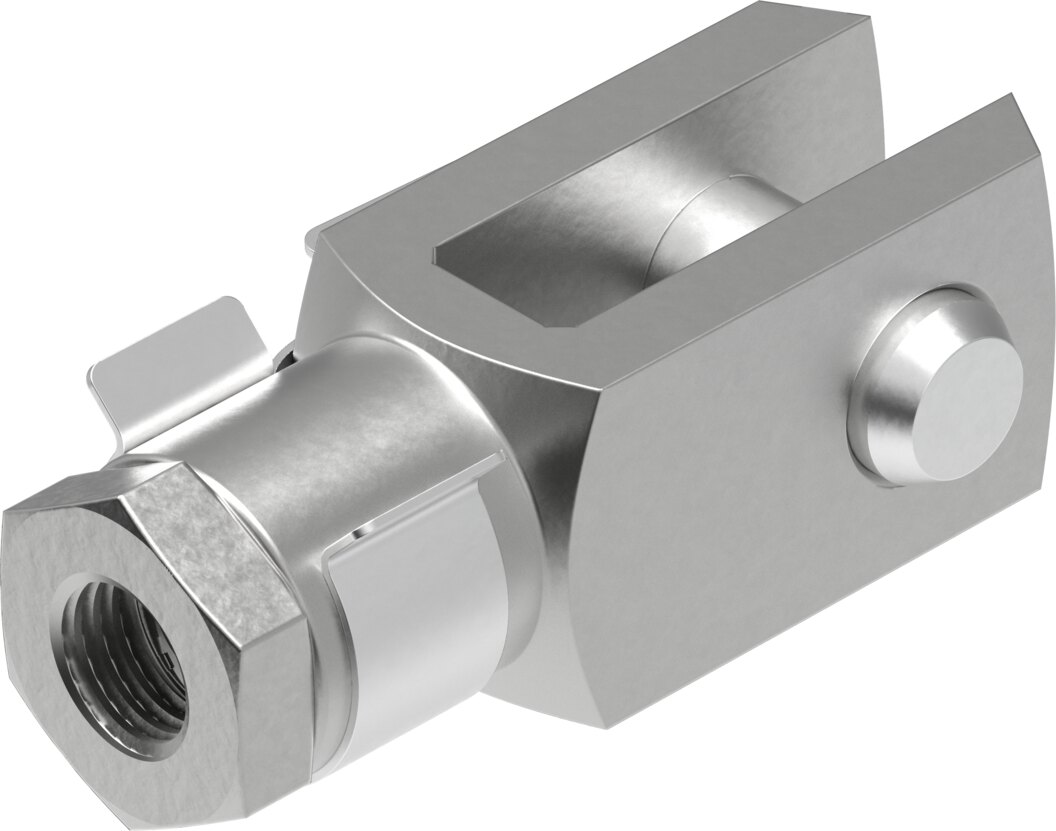

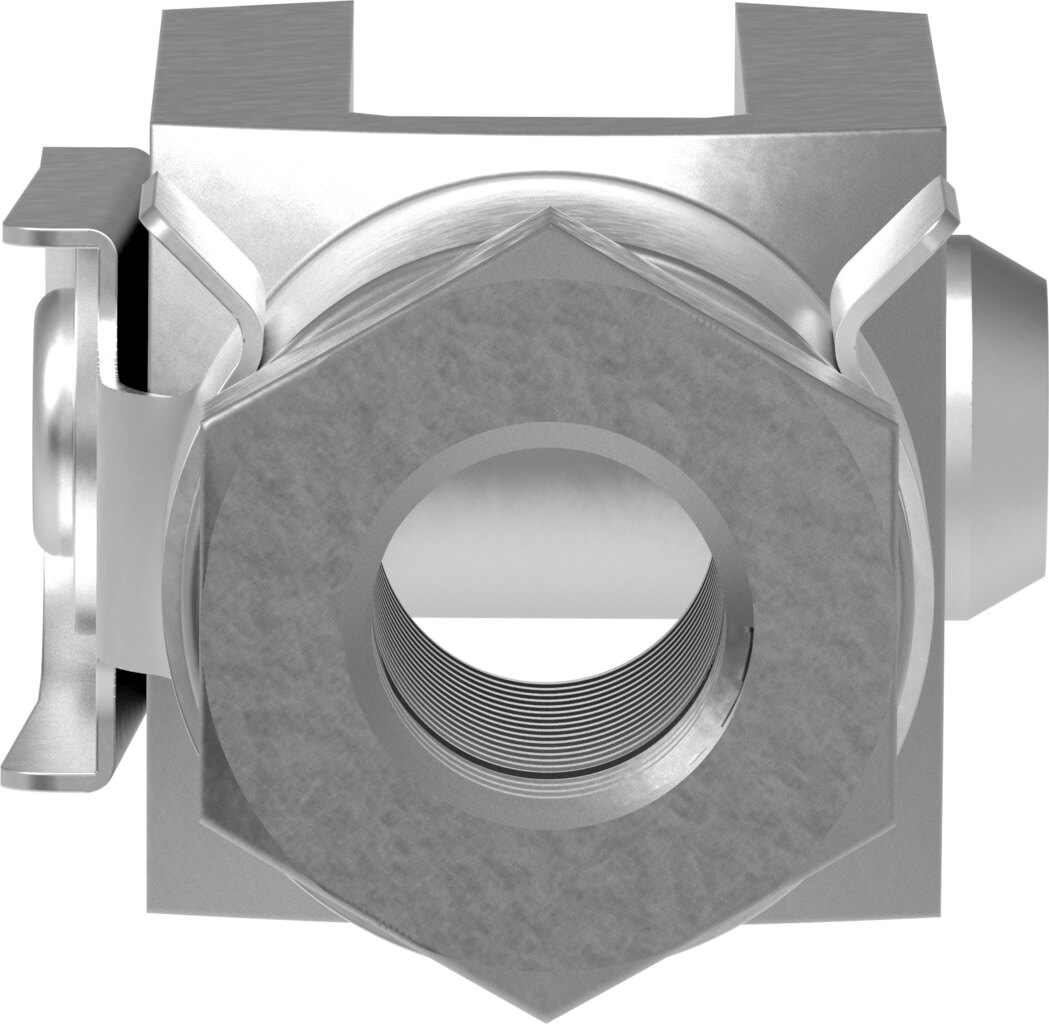

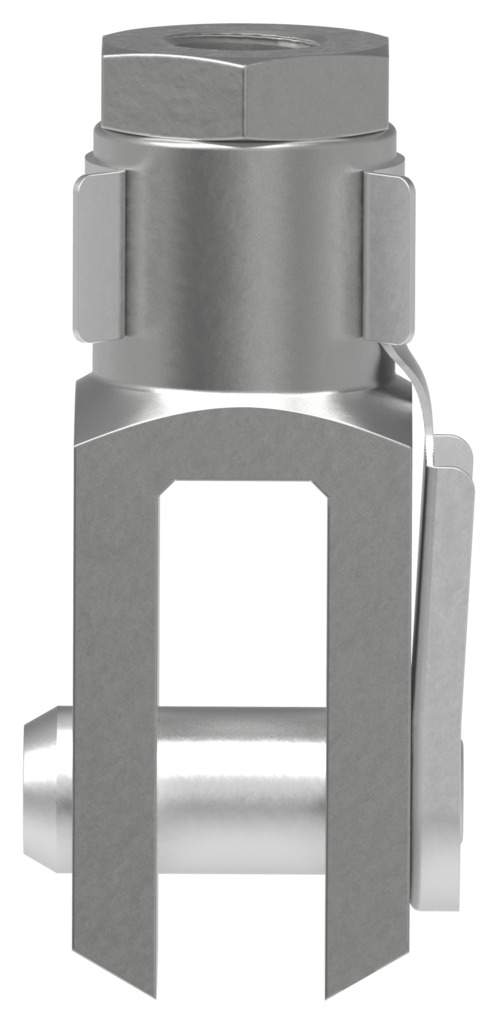

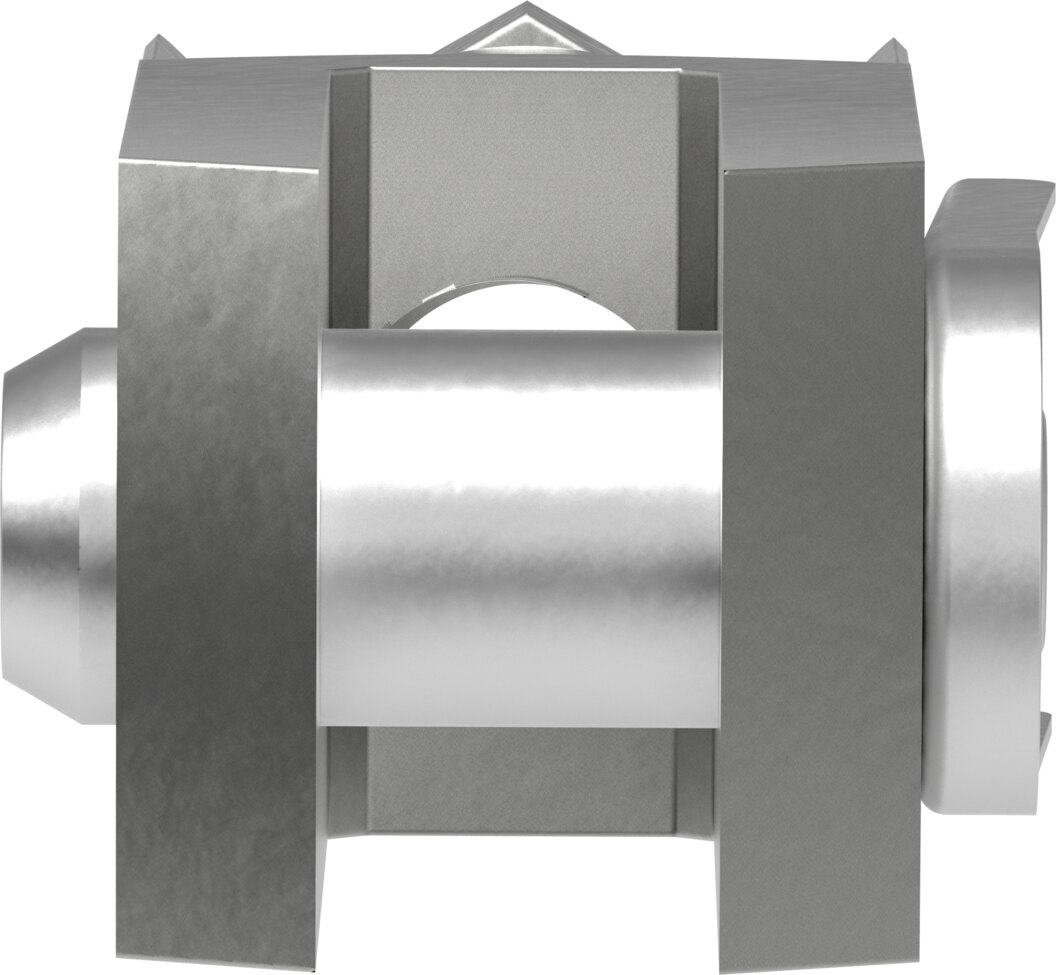

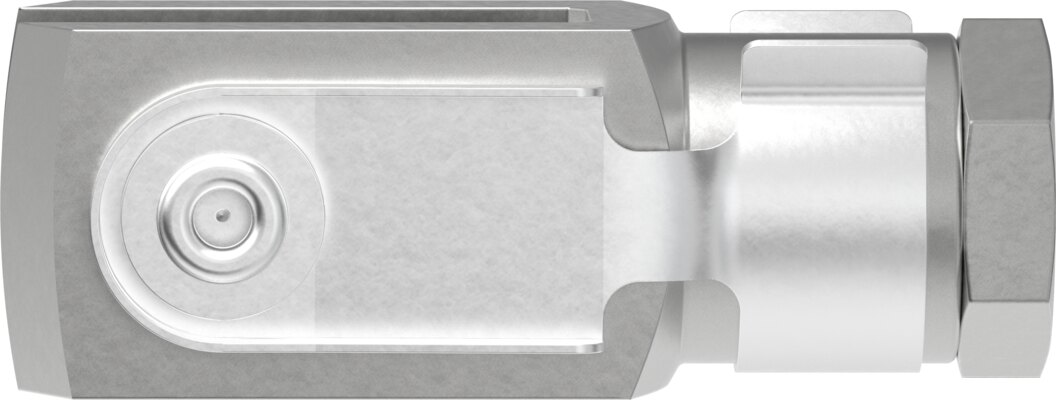

Gabelkopf Gewinde UNF10-32 ISO 8140 Stahl verzinkt SG-UNF10-32-B - Festo 546552
Der Gabelkopf SG-UNF10-32-B (Gewinde UNF10-32) verbindet die Kolbenstange gelenkig mit Hebel, Klappe oder Lasche. Ausführung nach ISO 8140. Gabel aus Stahl, verzinkt, KBK 1 (niedrige Korrosionsbeanspruchung). Umgebungstemperatur -40 bis 150 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo die Kolbenstange eine Schwenkbewegung mitmachen muss, sorgt der Gabelkopf SG-UNF10-32-B für die gelenkige Anbindung, Gewinde UNF10-32, KBK 1 (niedrige Korrosionsbeanspruchung).
Vorteile im Überblick
- Gewinde UNF10-32
- Norm: ISO 8140
- Gabel und Bolzen aus Stahl, verzinkt
- Umgebungstemperatur -40 bis 150 °C
- Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung
- Werkstoffe: RoHS konform
Einsatz
Typisch sind Klappen, Hebel, Weichen und Kniehebel, die der Zylinder über den SG-UNF10-32-B betätigt.
Technische Daten
| Bestelltyp | SG-UNF10-32-B |
|---|---|
| Festo-Teilenummer | 546552 |
| Baugröße | UNF10-32 |
| Basierend auf Norm | ISO 8140 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur | -40 bis 150 °C |
| Produktgewicht | 9,979 g |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Bolzen | Stahl, verzinkt |
| Werkstoff Gabel | Stahl, verzinkt |
| Werkstoff Mutter | Stahl, verzinkt |
| Zolltarifnummer | 90330090 |
| Hersteller | Festo |
| Hersteller-Nr. | SG-UNF10-32-B |
| EAN | 4052568354107 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Stahl verzinkt |
| Norm | ISO 8140 |
| Serie | SG |
| Temperaturbereich | -40-150 °C |
| Temperatur (max.) | 150 |
