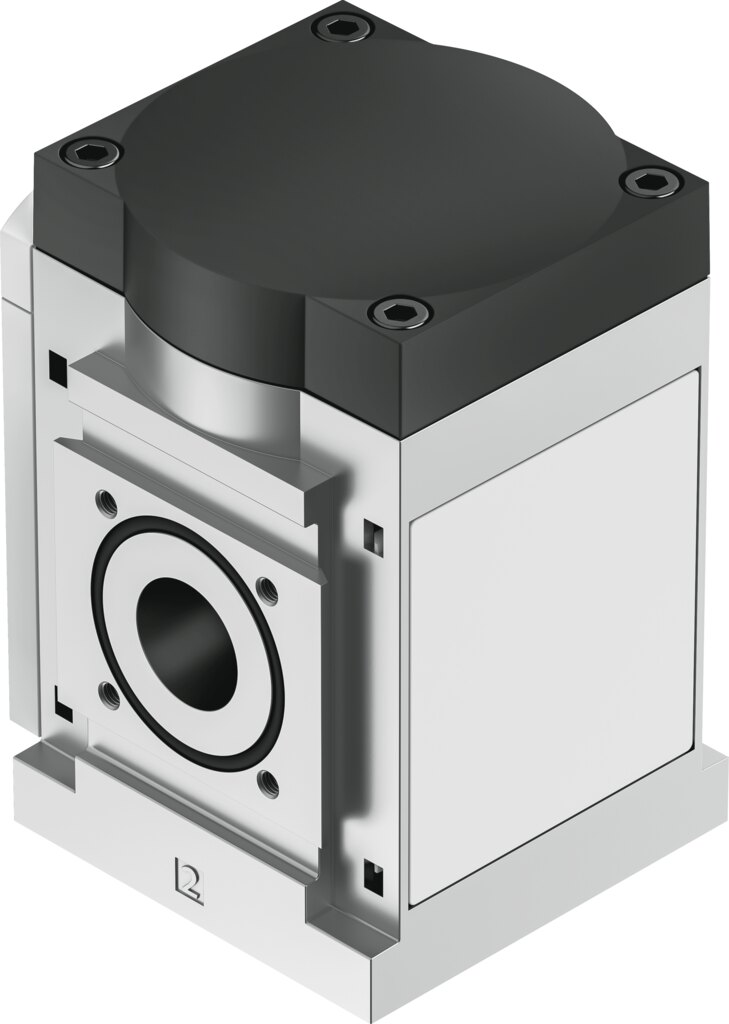

Durchflusssensor 50 bis 5000 l/min für Druckluft G1 IO-Link SFAM-90-5000L-TG1-PNLK-PNVBA-M12 - Festo 8181250

Festo ✓ Originalprodukt Neuware

Für Druck, Massenstrom, Temperatur, Volumen und Volumenstrom von Druckluft zwischen 50 l/min und 5000 l/min ist der Durchflusssensor SFAM-90-5000L-TG1-PNLK-PNVBA-M12 ausgelegt. Für Grenzwerte bis 5000 l/min stehen zwei Schaltausgänge, wahlweise PNP oder NPN, bereit, der Messwert läuft über Analogausgang 0 - 10 V, 4 - 20 mA, 1 - 5 V und IO-Link. Betriebsdruck 16 bar, Anschluss G1.

Netto
1.057,13 €
zzgl. MwSt.
1.257,98 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8181250
Hersteller-Nr. SFAM-90-5000L-TG1-PNLK-PNVBA-M12
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem Festo SFAM-90-5000L-TG1-PNLK-PNVBA-M12 erfassen Sie Druck, Massenstrom, Temperatur, Volumen und Volumenstrom im Bereich 50 bis 5000 l/min und werten die Messwerte direkt am Gerät oder in der Steuerung aus.

Vorteile

  • Messbereich 50 bis 5000 l/min, Druckabfall 100 mbar
  • Genauigkeit ± (3 % vom Messwert + 0,3 % FS), Wiederholgenauigkeit Nullpunkt ±0,2 %FS, Spanne ±0,8 %FS
  • Messprinzip thermisch, Verfahren Heat Loss
  • Zusätzliche Temperaturmessung 0 bis 100 °C
  • Schaltausgang 2 x PNP oder 2 x NPN umschaltbar, Analogausgang 0 - 10 V, 4 - 20 mA, 1 - 5 V und IO-Link

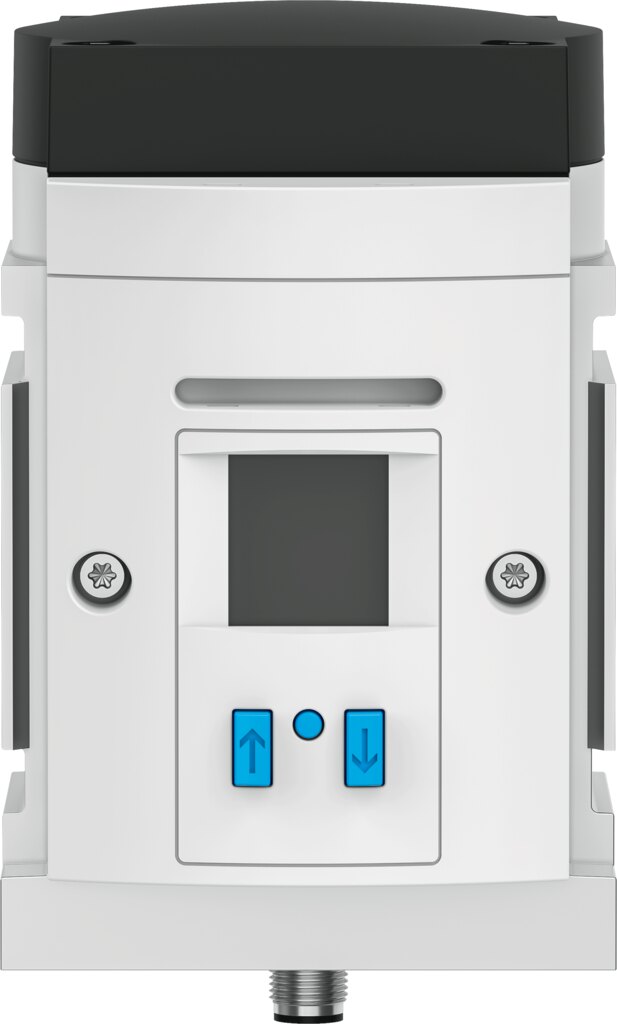

  • Mehrfarbig beleuchtetes LCD, Einheiten MPa, bar, kPa, kg, kg/min, l, l/min, m3, m3/h, psi, scfm, scft, °C, °F

Einsatz

Betriebsmedium des SFAM-90-5000L-TG1-PNLK-PNVBA-M12: Argon, Druckluft nach ISO 8573-1:2010 [7:4:4], Kohlenstoffdioxid, Stickstoff, Strömungsrichtung unidirektional, von links nach rechts. Typische Aufgaben bis 5000 l/min sind die Verbrauchsmessung an Maschinen und die Überwachung der Druckluftversorgung. Versorgt wird der SFAM-90-5000L-TG1-PNLK-PNVBA-M12 mit 15 bis 30 V DC.

Technische Daten

TypSFAM-90-5000L-TG1-PNLK-PNVBA-M12
Festo-Teilenummer8181250
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E322346
WerkstoffhinweisRoHS konform
MessgrößeDruck, Massenstrom, Temperatur, Volumen, Volumenstrom
Strömungsrichtungunidirektional, von links nach rechts
Messprinzipthermisch
MessverfahrenHeat Loss
Druckmessbereich Anfangswert0 bar
Druckmessbereich Endwert16 bar
Durchflussmessbereich Anfangswert50 l/min
Durchflussmessbereich Endwert5000 l/min
Temperaturmessbereich Anfangswert0 °C
Temperaturmessbereich Endwert100 °C
Betriebsdruck16 bar
Überlastdruck20 bar
BetriebsmediumArgon, Druckluft nach ISO 8573-1:2010 [7:4:4], Kohlenstoffdioxid, Stickstoff
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Nenntemperatur23 °C
Genauigkeit Druckwert in ± %FS1,5 %FS
Genauigkeit Durchflusswert± (3 % vom Messwert + 0,3 % FS)
Genauigkeit Temperatur in ± °C5 °C
Wiederholgenauigkeit Druckwert in ± %FS0,3 %FS
Wiederholgenauigkeit Nullpunkt in ± %FS0,2 %FS
Wiederholgenauigkeit Spanne in ± %FS0,8 %FS
Temperaturkoeffizient in ± %FS/K0,05 %FS/K
Temperaturkoeffizient Spanne in ± %FS/Ktyp. 0,1%FS/K
Druckeinfluss Spanne in ± %FS/bar0,5 %FS/b.
Schaltausgang2 x PNP oder 2 x NPN umschaltbar
SchaltfunktionFenster-Komparator oder Schwellwert-Komparator, einstellbar
SchaltelementfunktionÖffner/Schließer umschaltbar
Max. Ausgangsstrom100 mA
Analogausgang0 - 10 V, 4 - 20 mA, 1 - 5 V
Durchflusskennlinie Anfangswert0 l/min
Durchflusskennlinie Endwert5000 l/min
Temperaturkennlinie Anfangswert0 °C
Temperaturkennlinie Endwert100 °C
Ausgangskennlinie Anfangswert0 V
Ausgangskennlinie Endwert10 V
Ausgangskennlinie Anfangswert4 mA
Ausgangskennlinie Endwert20 mA
Max. Lastwiderstand Stromausgang500 Ohm
Min. Lastwiderstand Spannungsausgang20 kOhm
Kurzschlussfestigkeitja
Überlastfestigkeitvorhanden
ProtokollIO-Link
IO-Link, Revision IDV1.1
IO-Link, GeräteprofilFirmware update, Function Locator, Function Product URI, Function Quantity detection, Identifikation und Diagnose, Smart Sensor - SSP 4.1.3
IO-Link, ÜbertragungsrateCOM3
IO-Link, SIO-Mode UnterstützungJa
IO-Link, PorttypClass A
IO-Link, Prozessdatenlänge Ausgang0 bit
IO-Link, Prozessdatenlänge Eingang96 bit
IO-Link, Prozessdateninhalt INDurchfluss-Messwert 16 bit MDC, Durchfluss-Überwachung 2 bit SSC, Temperatur-Messwert 16 bit MDC, Temperatur-Überwachung 2 bit SSC, Volumen- / Masse-Puls 1 bit SSC
IO-Link, Servicedateninhalt INVolumen- / Masse-Messwert 32 bit, Pneumatischer Energie-Messwert 32 bit, Pneumatischer Leistungs-Messwert 32 bit
IO-Link, Minimale Zykluszeit1,5 ms
IO-Link, Datenspeicher benötigt1000 byte
Betriebsspannungsbereich DC15 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikM12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 1, Anzahl Pole/Adern5
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar
Max. Leitungslänge20 m bei IO-Link Betrieb, 30 m
BefestigungsartLeitungseinbau
Einbaulagebeliebig
Pneumatischer AnschlussG1
Produktgewicht600 g
Werkstoff GehäuseAluminium-Druckguss, PA-verstärkt
AnzeigeartLeucht-LCD mehrfarbig
Darstellbare Einheit(en)MPa, bar, kPa, kg, kg/min, l, l/min, m3, m3/h, psi, scfm, scft, °C, °F
EinstellmöglichkeitenIO-Link, Teach-In, über Display und Tasten
ManipulationssicherungIO-Link, PIN-Code
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP65
Druckabfall100 mbar
SchutzklasseIII
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Verschmutzungsgrad3
Gewicht3,4 kg
HerstellerFesto
Hersteller-Nr.SFAM-90-5000L-TG1-PNLK-PNVBA-M12
EAN4052568629540
Zolltarifnummer90268020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1
Medientemperatur [°C]0 bis 50
SerieSFAM
Betriebsdruck max [bar]16
Temperaturbereich0-50 °C
Temperatur (max.)50
