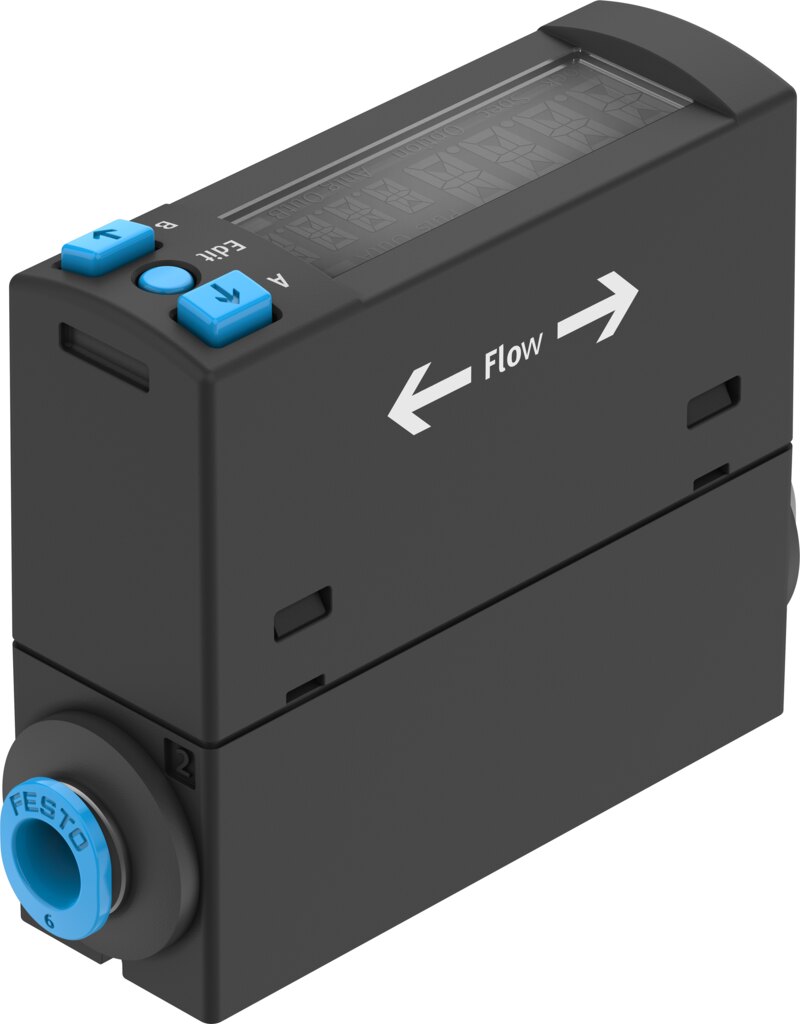

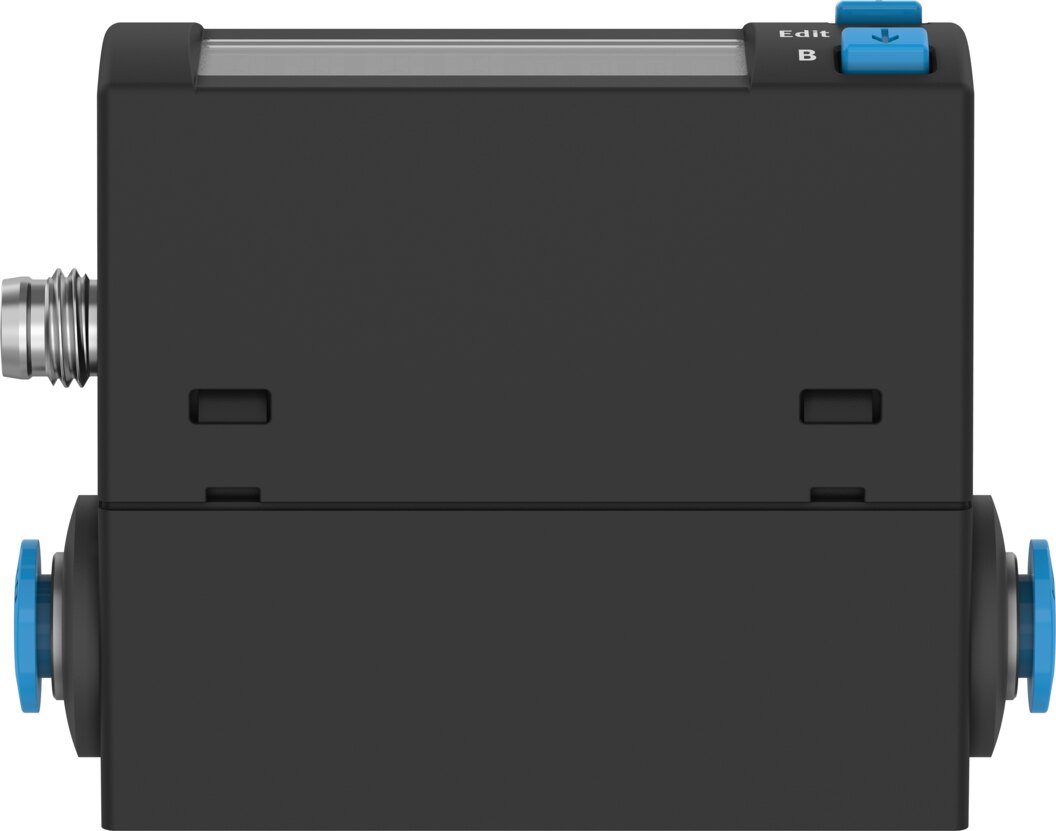

Durchflusssensor SFAH-100U-Q6S-PNLK-PNVBA-M8 - Festo 8158420

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Durchflusssensor SFAH-100U-Q6S-PNLK-PNVBA-M8 - Festo 8158420

Name: Durchflusssensor SFAH-100U-Q6S-PNLK-PNVBA-M8 - Festo 8158420
Brand: Festo
SKU: FES-8158420
Price: 281.76 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

281,76 €

zzgl. MwSt.

335,29 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8158420

Hersteller-Nr. SFAH-100U-Q6S-PNLK-PNVBA-M8

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Zulassung	RCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK RoHS Vorschriften
Zertifikat ausstellende Stelle	UL E322346
Werkstoff-Hinweis	RoHS konform
Messgröße	Massenstrom, Volumenstrom
Strömungsrichtung	unidirektional
Messprinzip	thermisch
Messverfahren	Heat Transfer
Durchflussmessbereich Anfangswert	2 l/min
Durchflussmessbereich Endwert	100 l/min
Betriebsdruck	-0,9 ... 10 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [6:4:4], Stickstoff
Mediumstemperatur	0 ... 50 °C
Umgebungstemperatur	0 ... 50 °C
Nenntemperatur	23 °C
Genauigkeit Durchflusswert	± (2% o.m.v. + 1% FS)
Wiederholgenauigkeit Nullpunkt in ± %FS	0,2 %FS
Wiederholgenauigkeit Spanne in ± %FS	0,8 %FS
Temperaturkoeffizient Spanne in ± %FS/K	typ. 0,15%FS/K
Druckeinfluss Spanne in ± %FS	typ. 1 %FS
Schaltausgang	2 x PNP oder 2 x NPN umschaltbar
Schaltfunktion	Fenster-Komparator, Schwellwert-Komparator, Auto Differenz Überwachung
Schaltelementfunktion	Öffner/Schließer umschaltbar
Max. Ausgangsstrom	100 mA
Analogausgang	0 - 10 V, 4 - 20 mA, 1 - 5 V
Durchflusskennlinie Anfangswert	0 l/min
Durchflusskennlinie Endwert	100 l/min
Max. Lastwiderstand Stromausgang	500 Ohm
Min. Lastwiderstand Spannungsausgang	20 kOhm
Kurzschlussfestigkeit	ja
Überlastfestigkeit	vorhanden
Protokoll	IO-Link
IO-Link, Protokollversion	Device V 1.1
IO-Link, Profil	Smart sensor profile
IO-Link, Funktionsklassen	Binärer Daten Kanal (BDC), Prozess Daten Variable (PDV), Identifikation, Diagnose, Teach channel
IO-Link, Communication mode	COM2 (38,4 kBaud)
IO-Link, SIO-Mode Unterstützung	Ja
IO-Link, Port class	A
IO-Link, Prozessdatenbreite IN	3 Byte
IO-Link, Prozessdateninhalt IN	1 bit BDC (Volumenüberwachung), 14 bit PDV (Durchflussmesswert), 2 bit BDC (Durchflussüberwachung)
IO-Link, Servicedateninhalt IN	32 bit Volumen-/Massemesswert
IO-Link, minimale Zykluszeit	4 ms
IO-Link, Datenspeicher benötigt	500 byte
Betriebsspannungsbereich DC	22 ... 26 V
Leerlaufstrom	25 mA
Verpolungsschutz	für alle elektrischen Anschlüsse
Elektrischer Anschluss 1, Anschlussart	Stecker
Elektrischer Anschluss 1, Anschlusstechnik	M8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern	4
Elektrischer Anschluss 1, Befestigungsart	Rastverriegelung, Schraubverriegelung, nicht drehbar
Elektrischer Anschluss 1, kompatible Befestigungsart	Kompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar
Elektrischer Anschluss 1, Anschlussbild	00991171
Befestigungsart	mit Zubehör
Einbaulage	beliebig
Pneumatischer Anschluss	für Schlauch-Außen-Ø 6 mm
Pneumatischer Anschluss, Abgangsrichtung	gerade
Produktgewicht	60 g
Werkstoff Gehäuse	PA-verstärkt
vom Medium berührte Werkstoffe	Aluminium-Knetlegierung, eloxiert, Epoxy, NBR, PA-verstärkt, Silizium, Siliziumnitrid, hochlegierter Stahl rostfrei
Anzeigeart	Leucht-LCD mehrfarbig
Darstellbare Einheit(en)	g, g/min, l, l/min, scft, scft/h, scft/min
Einstellmöglichkeiten	IO-Link, Teach-In, über Display und Tasten
Manipulationssicherung	IO-Link, PIN-Code
Schutzart	IP40
Druckabfall	15 mbar
Schutzklasse	III
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 4 nach ISO 14644-1
Verschmutzungsgrad	3
Gewicht	0,08 kg
Hersteller	Festo
Hersteller-Nr.	SFAH-100U-Q6S-PNLK-PNVBA-M8
EAN	4052568584139
Zolltarifnummer	90268020
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
