Terminalbox mit Sprungmodul für Ventilterminal SF4000, 12 Stationen, 24 V DC, D-Sub 25-polig - YPC MCS421

Statt jede Magnetspule einzeln zu verdrahten, werden die Ventile der Baureihe SF4000 auf die Terminalbox gesteckt. Die Box mit Sprungmodul hat 12 Stationen, wird per Schwalbenschwanzführung auf die Mehrfachanschlussplatte geschoben und über einen D-Sub-Stecker mit 25 Polen angeschlossen.

Vorteile

• LED-Zustandsanzeige und Schutzbeschaltung an jeder Station
• 24 V DC, Spannungstoleranz ±10 %, Leistungsaufnahme 2,5 W je Station
• Schwalbenschwanzführung für die Mehrfachanschlussplatte mit 12 Plätzen, Ventile werden nur aufgesteckt und verschraubt
• 12 Stationen auf einem 25-poligen D-Sub-Anschluss, ein Multipolkabel statt Einzeladern

Einsatz

• Größere Ventilinseln mit bis zu 12 Spulen für Maschinen mit vielen Zylindern

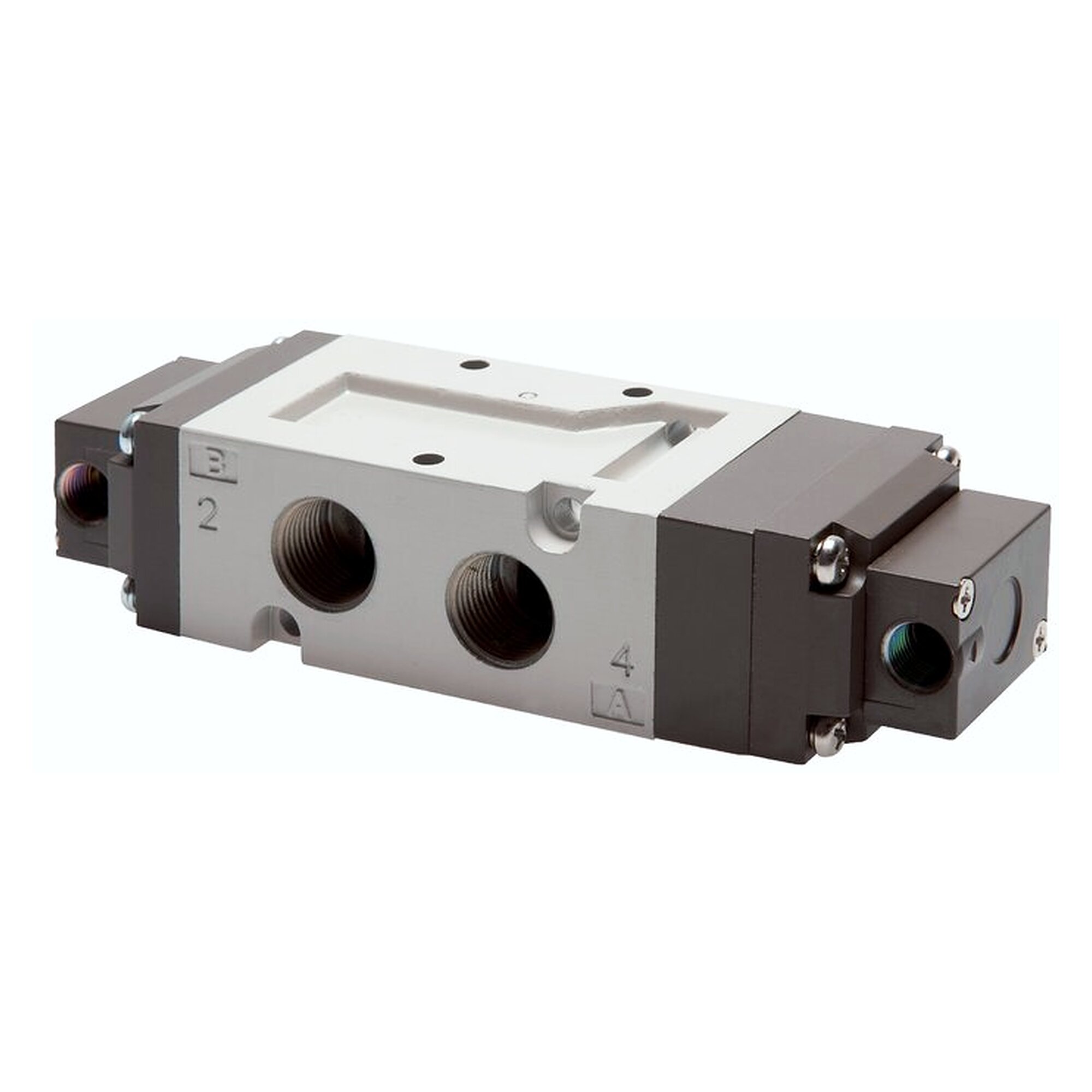

• Gemischte Bestückung aus monostabilen, bistabilen und 5/3-Wege-Ventilen an einer Platte
• Reserveplätze für spätere Erweiterungen, freie Stationen werden mit Verschlussplatten geschlossen

Zubehör und Ersatzteile

Zum Terminal gehört auf der Luftseite die Mehrfachanschlussplatte der Baureihe SF4000 mit 12 Plätzen. Für jedes Impuls- oder 5/3-Wege-Ventil wird eine Anschlussplatte für den zweiten Magneten benötigt, freie Stationen schließt eine Verschlussplatte. Bei Vibrationen sichern Befestigungsplatten die Spulen an der Box, das Multipolkabel mit D-Sub-Stecker ist einzeln erhältlich.
