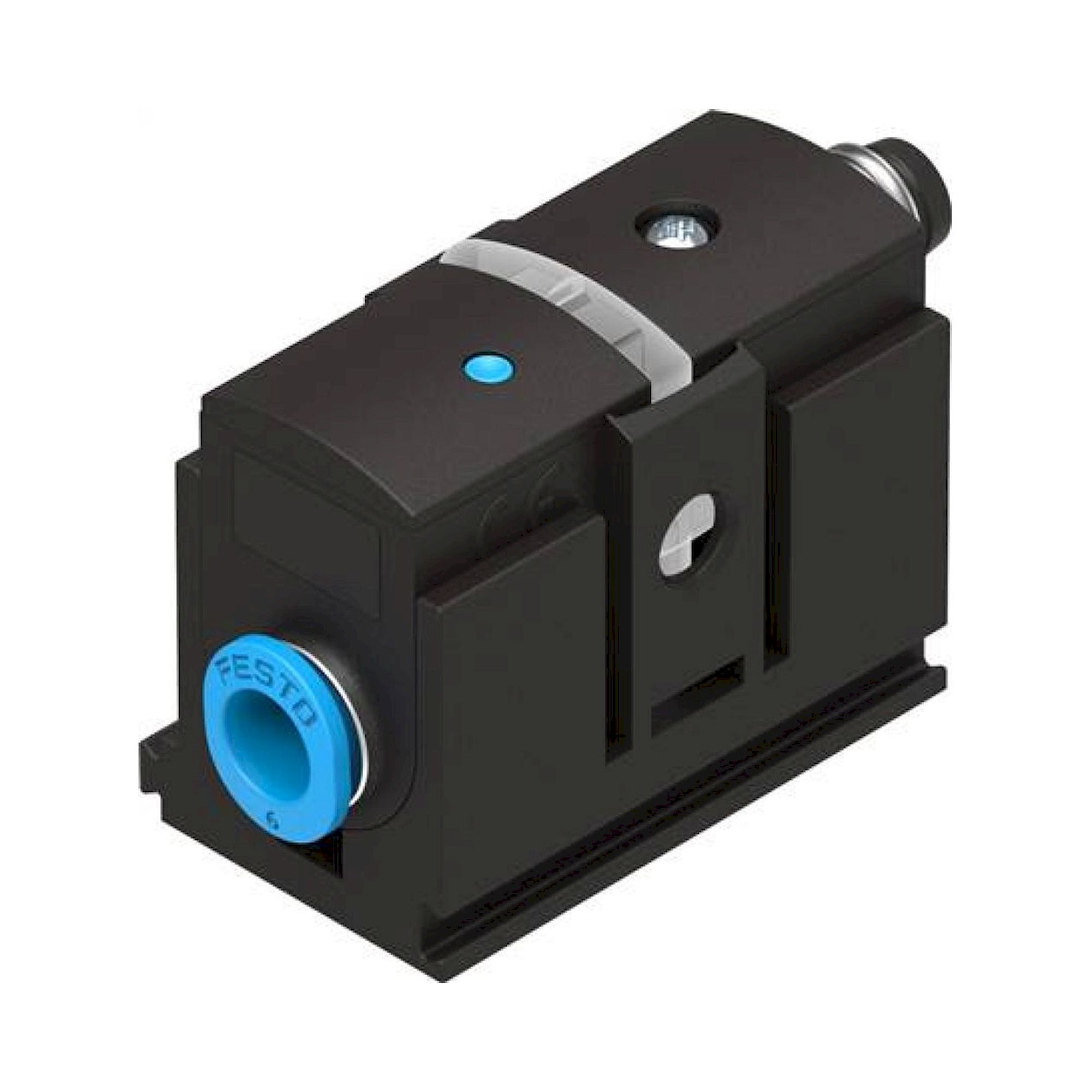

Drucksensor -1 bis 10 bar, Analogausgang 0 bis 10 V SDE5- - Festo 529027
Der Drucksensor SDE5- erfasst Differenz- oder Relativdruck im Bereich -1 bis 10 bar und schaltet über einen Schaltausgang PNP oder NPN, zusätzlich Analogausgang 0 bis 10 V. Angeschlossen wird pneumatisch über Steckanschluss QS-4, QS-6, QS-5/32, QS-1/4 und elektrisch über Stecker M8x1 (3-polig).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Messbereich -1 bis 10 bar: der Drucksensor SDE5- von Festo erfasst Differenz- oder Relativdruck und schaltet über einen Schaltausgang PNP oder NPN, zusätzlich Analogausgang 0 bis 10 V. Betriebsmedium für SDE5-: Druckluft, Mediumstemperatur 0 bis 50 °C.
Vorteile
- Messbereich -1 bis 10 bar, Überlastbereich bis 5 bis 15 bar
- Steckanschluss QS-4, QS-6, QS-5/32, QS-1/4, elektrisch Stecker M8x1 (3-polig)
- Schaltausgang PNP oder NPN, Schaltelement umschaltbar, Ausgangsstrom bis 5 bis 100 mA
- Schutzart IP40, Umgebungstemperatur 0 bis 50 °C
- Genauigkeit 0,5 bis 3 %FS, Wiederholgenauigkeit ± 0,3 %FS
- Analogausgang 0 bis 10 V
Einsatz
Der Messbereich deckt Vakuum und Überdruck ab, damit eignet sich das Gerät für Kreise mit wechselnden Druckverhältnissen. Die Einbaulage ist frei wählbar, montiert wird mit passendem Befestigungszubehör.
Technische Daten
| Typ | SDE5- |
|---|---|
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Werkstoff-Hinweis | RoHS konform |
| Messgröße | Differenzdruck, Relativdruck |
| Messverfahren | Piezoresistiver Drucksensor |
| Druckmessbereich Anfangswert | -1 bar |
| Druckmessbereich Endwert | 10 bar |
| Überlastdruck | 5 bis 15 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Genauigkeit in ± % FS | 0,5 bis 3 %FS |
| Wiederholgenauigkeit in ± %FS | 0,3 %FS |
| Temperaturkoeffizient in ± %FS/K | 0,05 %FS/K |
| Langzeitdrift | ±0,5 % FS max. |
| Schaltausgang | NPN, PNP |
| Schaltfunktion | Fenster-Komparator, Frei programmierbar, Schwellwert mit fester Hysterese, Schwellwert mit variabler Hysterese |
| Schaltelementfunktion | umschaltbar |
| Hysterese in ± %FS | 1 bis 99 %FS |
| Einschaltzeit | 2 ms |
| Ausschaltzeit | 2 ms |
| Maximaler Ausgangsstrom | 5 bis 100 mA |
| Spannungsfall | 1,8 V |
| Analogausgang | 0 - 10 V |
| Ausgangskennlinie Anfangswert | 0 V |
| Ausgangskennlinie Endwert | 10 V |
| Genauigkeit Analogausgang in ± %FS | 3 %FS |
| Linearitätsfehler in ± %FS | 0,3 %FS |
| Anstiegszeit | 5 ms |
| Minimaler Lastwiderstand Spannungsausgang | 20 kOhm |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | ja |
| Betriebsspannungsbereich DC | 15 bis 30 V |
| Zulässige Spannungsschwankungen | ± 10 % |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel, Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104, offenes Ende |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 1, Befestigungsart | Rastverriegelung, Schraubverriegelung, nicht drehbar |
| Elektrischer Anschluss 1, kompatible Befestigungsart | Kompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar |
| Kabellänge | 2,5 m |
| Befestigungsart | mit Zubehör |
| Einbaulage | beliebig |
| Pneumatischer Anschluss | QS-4, QS-6, QS-5/32, QS-1/4 |
| Produktgewicht | 19 bis 47 g |
| Werkstoff Gehäuse | PA-verstärkt, POM-verstärkt |
| vom Medium berührte Werkstoffe | POM-verstärkt |
| Werkstoff Dichtring | FPM, NBR |
| Betriebsbereitschaftsanzeige | LED grün |
| Schaltzustandsanzeige | LED gelb |
| Einstellmöglichkeiten | Teach-In |
| Einstellbereich Schwellwerte | 0 bis 100 % |
| Schutzart | IP40 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Gewicht | 0,032 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SDE5- |
| Zolltarifnummer | 90262020 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Messbereich max. [bar] | 10 |
| Medium | Druckluft |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
