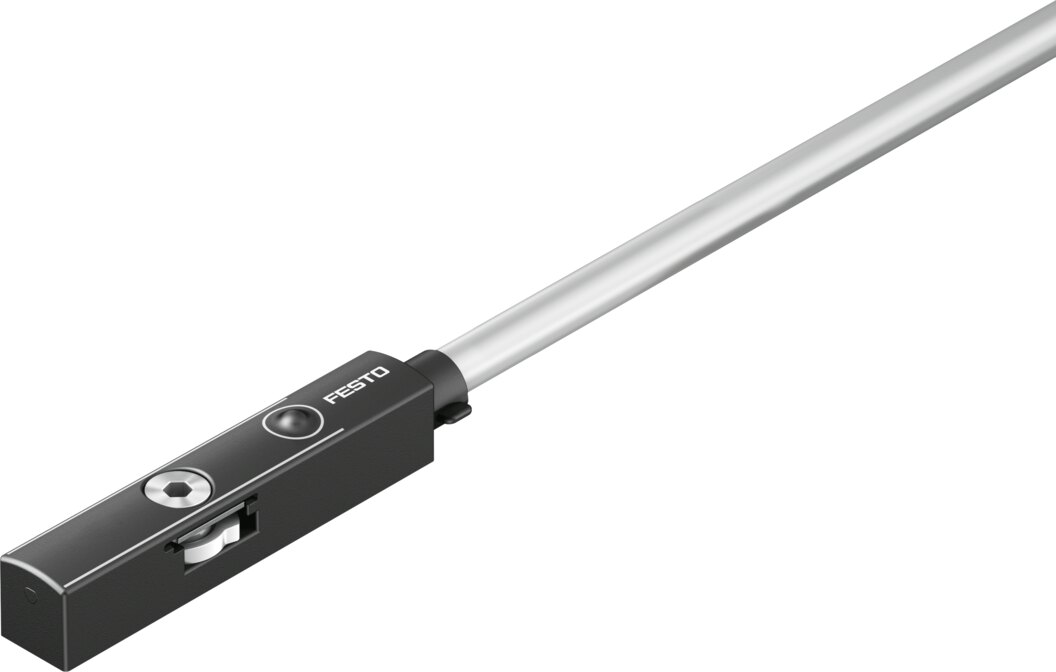

Näherungsschalter Hall für T-Nut PNP/NPN umschaltbar Schließer/Öffner umschaltbar Kabel 2,5 m offenes Ende SDBT-MSX-1L-NU-E-2.5-N-LE - Festo 8059124
Erfasst den Kolbenmagneten berührungslos nach dem Hall-Prinzip und meldet so die Zylinderposition in Antrieben mit T-Nut. PNP/NPN umschaltbar-Ausgang, Schließer/Öffner umschaltbar, 10 bis 30 V Betriebsspannung, Schutzart IP65, IP68, IP69K.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Näherungsschalter Hall SDBT-MSX-1L-NU-E-2.5-N-LE von Festo fragt Endlagen und Zwischenpositionen an Pneumatikzylindern und Greifern ab und wird in die T-Nut eingesetzt.
Vorteile
- 0,1 mm Wiederholgenauigkeit der Schaltposition
- Bis 200 Hz Schaltfrequenz
- Leitung energiekettentauglich, robotertauglich, TPE-U(PUR)-Mantel
- 100 mA Ausgangsstrom
- Kabelabgang längs, Kabel 2,5 m offenes Ende
Einsatz
Typisch an Normzylindern, Kompaktzylindern, Linearantrieben und Greifern, deren Kolben einen Magneten trägt. Befestigung festgeschraubt, von oben in Nut einsetzbar.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | SDBT-MSX-1L-NU-E-2.5-N-LE |
| Festo-Artikelnummer | 8059124 |
| Bauform | für T-Nut |
| Basierend auf Norm | EN 60947-5-2 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E232949 |
| Werkstoffhinweis | RoHS konform, halogenfrei |
| Messgröße | Position |
| Messprinzip | magnetisch Hall |
| Umgebungstemperatur | -40 bis 85 °C |
| Maximale Verfahrgeschwindigkeit | 3 m/s |
| Wiederholgenauigkeit | 0,1 mm |

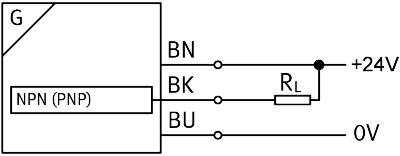

| Schaltausgang | PNP/NPN umschaltbar |
| Schaltelementfunktion | Schließer/Öffner umschaltbar |
| Hysterese | 0,2 mm |
| Einschaltzeit | 2 ms |
| Ausschaltzeit | 2 ms |
| Maximale Schaltfrequenz | 200 Hz |
| Maximaler Ausgangsstrom | 100 mA |
| Maximaler Ausgangsstrom in Befestigungsbausätzen | 100 mA |
| Maximale Schaltleistung DC | 2,8 W |
| Maximale Schaltleistung DC in Befestigungsbausätzen | 2,8 W |
| Spannungsfall | 1,5 V |
| Mindestlaststrom | 0,15 mA |
| Reststrom | 0,2 mA |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | ja |
| Bemessungsbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC | 10 bis 30 V |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss, Anschlussart | Kabel |
| Elektrischer Anschluss, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss, Anzahl Pole/Adern | 3 |
| Abgangsrichtung Anschluss | längs |
| Prüfbedingungen Leitung | Biegewechselfestigkeit: nach Festo Norm, Prüfbedingungen nach Anfrage, Torsionsfestigkeit: über 300 000 Zyklen, ±270°/0,1 m, Energiekette: über 5 Millionen Zyklen, Biegeradius 28 mm |
| Kabellänge | 2,5 m |
| Leitungseigenschaft | energiekettentauglich, robotertauglich |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Aderenden | Aderendhülse |
| Befestigungsart | festgeschraubt, von oben in Nut einsetzbar |
| Maximales Anziehdrehmoment | 0,6 Nm |
| Einbaulage | beliebig |
| Farbe Gehäuse | schwarz |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Schaltzustandsanzeige | LED gelb |
| Statusanzeige | LED grün |
| Einstellmöglichkeiten | Auto Teach-In, kapazitive Taste |
| Umgebungstemperatur bei beweglicher Kabelverlegung | -20 bis 85 °C |
| Schutzart | IP65, IP68, IP69K |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen-Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit nach ISO 14644-14 | Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1 |
| Gewicht | 0,045 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SDBT-MSX-1L-NU-E-2.5-N-LE |
| EAN | 4052568300487 |
| Zolltarifnummer | 85365019 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Farbe | Schwarz |
| Gehäusewerkstoff | Edelstahl |
| Norm | DIN EN 60947-5-2 |
| Betriebsspannung | 24 V DC |
| Serie | SDBT |
| Temperatur (max.) | 85 |
