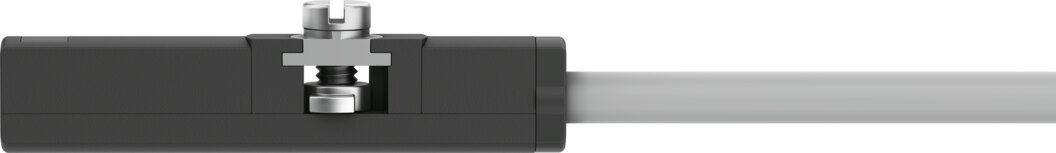

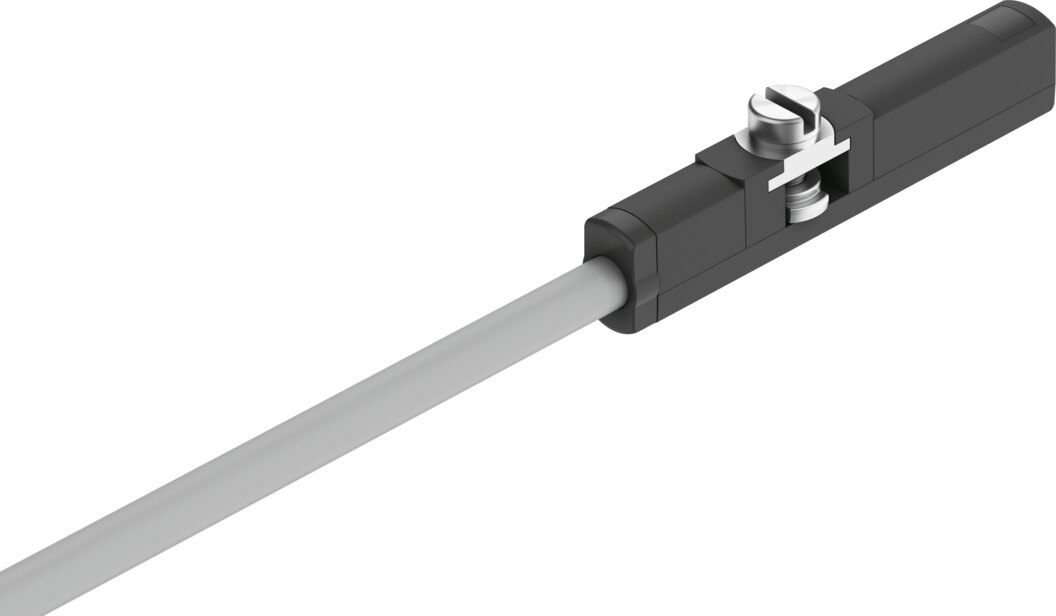

Näherungsschalter magnetoresistiv für Rundnut PNP Schließer Kabel 0,3 m mit Stecker M8x1 Abgang längs SDBC-MSB-1L-PU-K-0.3-M8 - Festo 8139726

Festo ✓ Originalprodukt Neuware

Erfasst den Kolbenmagneten berührungslos nach dem magnetoresistiven Prinzip und meldet so die Zylinderposition in Antrieben mit Rundnut. Anschluss über Kabel 0,3 m mit Stecker M8x1, Leitung Standard, energiekettentauglich. Eine gelbe LED zeigt den Schaltzustand direkt am Sensor.

Netto
35,93 €
zzgl. MwSt.
42,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8139726
Hersteller-Nr. SDBC-MSB-1L-PU-K-0.3-M8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Näherungsschalter magnetoresistiv SDBC-MSB-1L-PU-K-0.3-M8 von Festo fragt Endlagen und Zwischenpositionen an Pneumatikzylindern und Greifern ab und wird in die Rundnut eingesetzt.

Vorteile

  • 0,2 mm Wiederholgenauigkeit der Schaltposition
  • Bis 480 Hz Schaltfrequenz
  • Leitung Standard, energiekettentauglich, PUR-Mantel
  • 100 mA Ausgangsstrom
  • Kabelabgang längs, Kabel 0,3 m mit Stecker M8x1

Einsatz

Typisch an Normzylindern, Kompaktzylindern, Linearantrieben und Greifern, deren Kolben einen Magneten trägt. Befestigung festgeschraubt, von oben in Nut einsetzbar.

Technische Daten

MerkmalWert
TypSDBC-MSB-1L-PU-K-0.3-M8
Festo-Artikelnummer8139726
Bauformfür Rundnut
Entspricht NormEN 60947-5-2
ZulassungRCM Mark
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
KC-ZeichenKC-EMV
Besondere Eigenschaftenölbeständig
WerkstoffhinweisRoHS konform, halogenfrei, kupferfrei
MessgrößePosition
Messprinzipmagnetoresistiv
Umgebungstemperatur-20 bis 70 °C
Wiederholgenauigkeit0,2 mm
SchaltausgangPNP
SchaltelementfunktionSchließer
Einschaltzeit2,5 ms
Ausschaltzeit2,5 ms
Maximale Schaltfrequenz480 Hz
Maximaler Ausgangsstrom100 mA
Maximale Schaltleistung DC3 W
Spannungsfall0,5 V
Kurzschlussfestigkeitnein
Überlastfestigkeitnein
Bemessungsbetriebsspannung DC24 V
Betriebsspannungsbereich DC10 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss, AnschlussartKabel mit Stecker
Elektrischer Anschluss, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss, Anzahl Pole/Adern3
Elektrischer Anschluss, BefestigungsartSchraubverriegelung, drehbar
Elektrischer Anschluss, kompatible BefestigungsartKompatibel mit Schraubverriegelung drehbar/nicht drehbar
Elektrischer Anschluss, Anschlussbild00991155
Abgangsrichtung Anschlusslängs
Werkstoff Schraubverriegelunghochlegierter Stahl rostfrei
Kabellänge0,3 m
LeitungseigenschaftStandard, energiekettentauglich
Werkstoff KabelmantelPUR
Werkstoff IsolierhüllePP
Befestigungsartfestgeschraubt, von oben in Nut einsetzbar
Maximales Anziehdrehmoment0,2 Nm
Einbaulagebeliebig
Werkstoff GehäusePC
SchaltzustandsanzeigeLED gelb
Umgebungstemperatur bei beweglicher Kabelverlegung-20 bis 70 °C
SchutzartIP67, IP68, nach IEC 60529
LABS-KonformitätVDMA24364-Zone III
Gewicht0,0091 kg
HerstellerFesto
Hersteller-Nr.SDBC-MSB-1L-PU-K-0.3-M8
EAN4052568568528
Zolltarifnummer85365019
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GehäusewerkstoffPolycarbonat
NormDIN EN 61076-2-104, DIN EN 60947-5-2
Betriebsspannung24 V DC
Temperaturbereich-20-70 °C
Temperatur (max.)70
