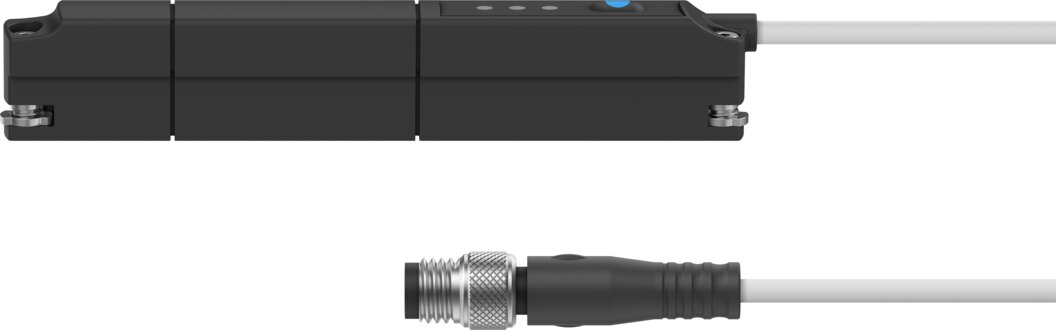

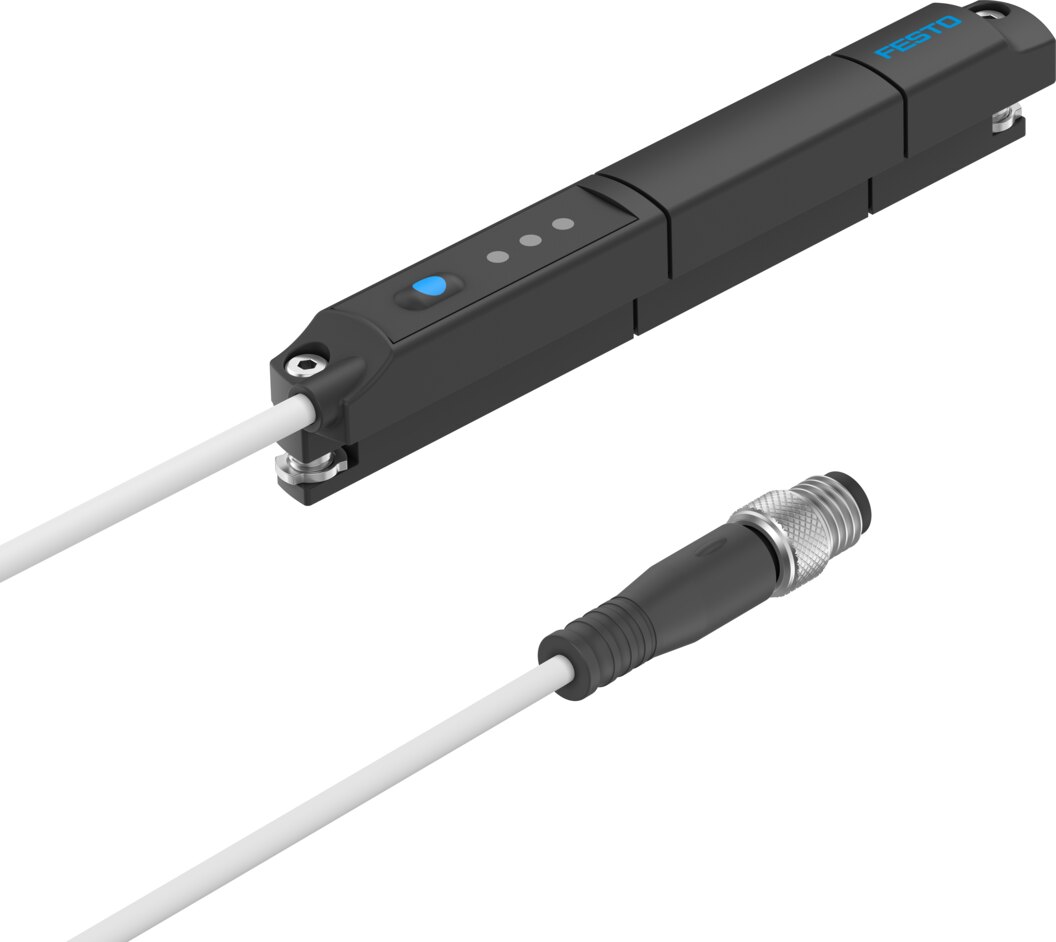

Positions-Transmitter Messbereich 0 bis 80 mm Analogausgang 0-10 V für T-Nut SDAT-MHS-M80-1L-SV-E-0.3-M8 - Festo 8115395

Festo ✓ Originalprodukt Neuware

Erfasst die Position kontinuierlich. Ausgabe als Analogsignal 0 - 10 V. Positions-Transmitter SDAT-MHS-M80-1L-SV-E-0.3-M8 von Festo mit Messbereich 0 bis 80 mm und Analogausgang 0 - 10 V, typischer Linearitätsfehler ±0,25 mm.

Netto
252,08 €
zzgl. MwSt.
299,98 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8115395
Hersteller-Nr. SDAT-MHS-M80-1L-SV-E-0.3-M8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Erfasst die Position kontinuierlich. Ausgabe als Analogsignal 0 - 10 V. Der Typ SDAT-MHS-M80-1L-SV-E-0.3-M8 von Festo bietet Messbereich 0 bis 80 mm sowie Analogausgang 0 - 10 V, typischer Linearitätsfehler ±0,25 mm.

Vorteile

  • Messbereich 0 bis 80 mm
  • Analogausgang 0 - 10 V, typischer Linearitätsfehler ±0,25 mm
  • IO-Link Device V 1.1 für Parametrierung und Diagnose
  • Auflösung 0,05 mm, Wiederholgenauigkeit 0,1 mm
  • Verfahrgeschwindigkeit bis 3 m/s
  • Elektrischer Anschluss M8x1 A-codiert nach EN 61076-2-104

Einsatz

Geeignet für Antriebe mit T-Nut, bei denen Zwischenpositionen überwacht oder Hübe gemessen werden. Der Bestelltyp SDAT-MHS-M80-1L-SV-E-0.3-M8 legt die Ausführung eindeutig fest.

Technische Daten

MerkmalWert
TypSDAT-MHS-M80-1L-SV-E-0.3-M8
Festo-Teilenummer8115395
Bauformfür T-Nut
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
Werkstoff-HinweisRoHS konform, halogenfrei
MessgrößePosition
Messprinzipmagnetisch Hall
Erfassungsbereich0 bis 80 mm
Umgebungstemperatur-25 bis 70 °C
Abtastintervall typ.1 ms
Max. Verfahrgeschwindigkeit3 m/s
Auflösung Weg0,05 mm
Wiederholgenauigkeit0,1 mm
SchaltausgangPNP
SchaltelementfunktionÖffner/Schließer umschaltbar
Einschaltzeit2 ms
Ausschaltzeit2 ms
Max. Schaltfrequenz1000 Hz
Max. Ausgangsstrom100 mA
Max. Schaltleistung DC2,7 W
Spannungsfall2,5 V
Analogausgang0 - 10 V
Empfindlichkeit0,113 V/mm
Linearitätsfehler typ.±0,25 mm
Min. Lastwiderstand Spannungsausgang20 kOhm
Kurzschlussfestigkeitja
Überlastfestigkeitvorhanden
ProtokollI-Port, IO-Link
IO-Link, ProtokollversionDevice V 1.1
IO-Link, ProfilSmart sensor profile
IO-Link, FunktionsklassenBinärer Daten Kanal (BDC), Prozess Daten Variable (PDV), Identifikation, Diagnose, Teach channel
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, SIO-Mode UnterstützungJa
IO-Link, Port classA
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt IN12 bit PDV (Positionsmesswert), 4 bit BDC (Positionsüberwachung)
IO-Link, minimale Zykluszeit1 ms
Betriebsspannungsbereich DC15 bis 30 V
Restwelligkeit10 %
Verpolungsschutzfür alle elektrischen Anschlüsse

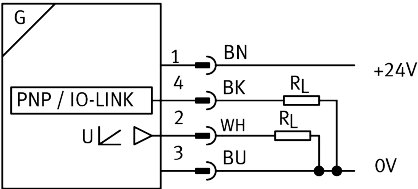

Elektrischer Anschluss 1, AnschlussartKabel mit Stecker
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern4
Elektrischer Anschluss 1, BefestigungsartSchraubverriegelung
Abgangsrichtung Anschlußlängs
Werkstoff SteckkontakteKupfer-Legierung, vergoldet
Prüfbedingungen LeitungBiegewechselfestigkeit: nach Festo Norm, Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m, Energiekette: > 5 Millionen Zyklen, Biegeradius 28 mm
Kabellänge0,3 m
Leitungseigenschaftenergieketten- und robotertauglich
Farbe Kabelmantelgrau
Werkstoff KabelmantelTPE-U(PUR)
Befestigungsartfestgeschraubt, von oben in Nut einsetzbar
Einbaulagebeliebig
Produktgewicht23 g
Werkstoff GehäusePolyester, hochlegierter Stahl rostfrei
Werkstoff ÜberwurfmutterMessing vernickelt
Werkstoff FoliePolyester
BetriebsbereitschaftsanzeigeLED grün
SchaltzustandsanzeigeLED gelb
StatusanzeigeLED rot
EinstellmöglichkeitenIO-Link, Taste
Umgebungstemperatur bei beweglicher Kabelverlegung-20 bis 70 °C
SchutzartIP65, IP68
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.SDAT-MHS-M80-1L-SV-E-0.3-M8
EAN4052568582791
Zolltarifnummer90318020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Temperatur (max.)70
