Dieses Schrägsitzventil sperrt Flüssigkeiten, Dampf und Gase im schrägen Sitz mit geringem Druckverlust ab. Wichtig für die Auswahl ist der Betriebsdruckbereich von 0 - 16 bar. Maße G 1", 80 mm, geschlossen, Standard, Werkstoff Messing.
Schrägsitzventil, pneumatisch, G 1", Messing, geschlossen, Standard
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
188,51 € inkl. MwSt.
158,41 €
Artikel
FL-015760
Hersteller-Nr.
U 210 MS
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.U 210 MS
EAN4050571711399
Zolltarifnummer84812090
ZustandNeu
Artikel
FL-015760
Häufig zusammen gekauft
-
Dieser Artikel:
158,41 €
-
Schrägsitzventil, pneumatisch, G 2-1/2", Messing, geschlossen, gegen Strömung schließend
1.465,66 €
-

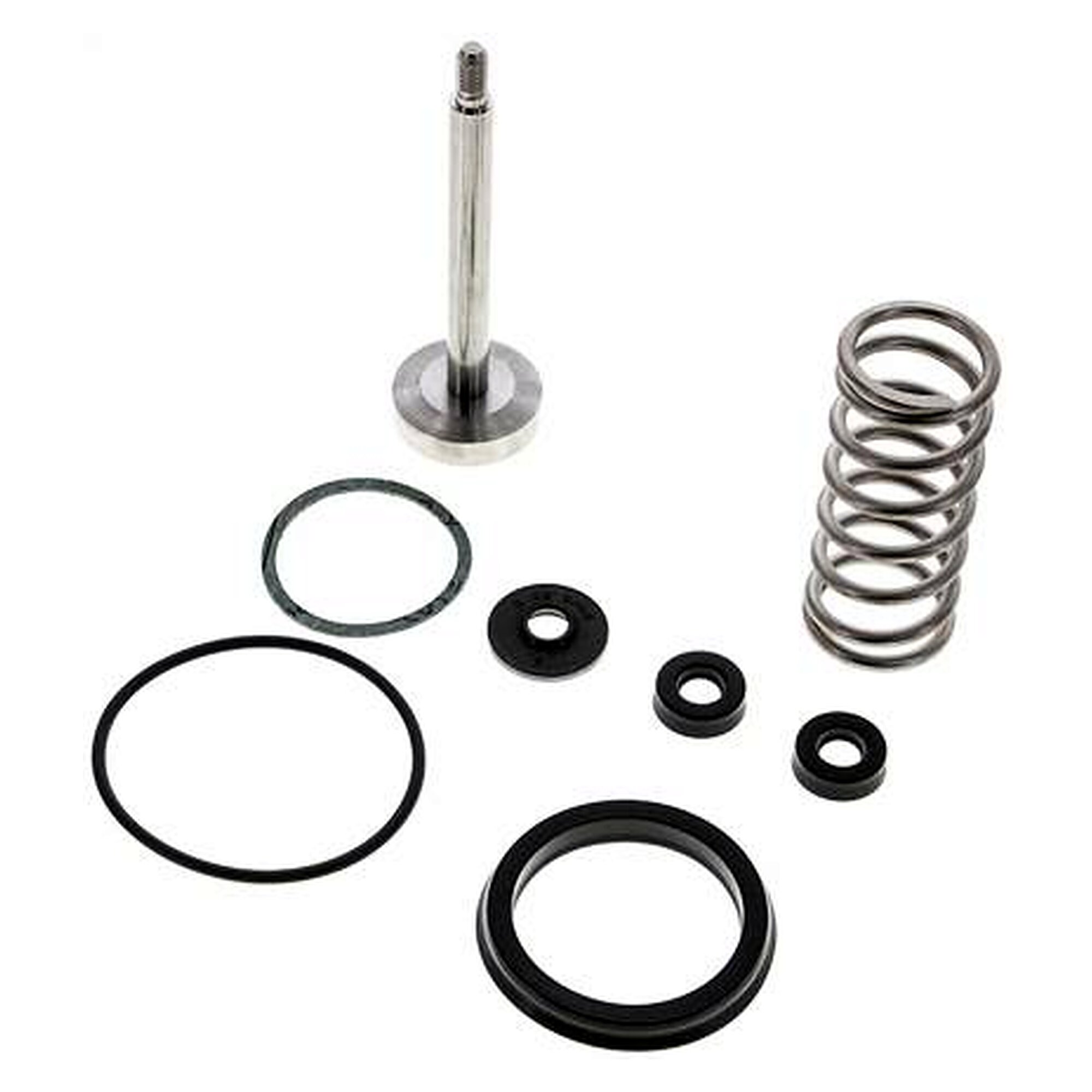

Reparatursatz für pneumatisch betätigtes Schrägsitzventil, 1.4408
289,97 €
Total price
Im Einbau sperrt das Schrägsitzventil Flüssigkeiten, Dampf und Gase im schrägen Sitz mit geringem Druckverlust ab. Der Werkstoff lautet Messing. Angegeben ist der Betriebsdruckbereich von 0 - 16 bar. Angegeben sind außerdem die Nullstellung geschlossen und die Ausführung Standard.
Vorteile
- Betriebsdruckbereich 0 - 16 bar am Anschluss G 1".
- Medientemperatur -10 bis +80 °C bei einer Umgebungstemperatur von -10 bis +60 °C.
- Einbaulänge 80 mm, Ventilkörper aus Messing.
- Steuerdruck 4 bis 10 bar, im Optimum 6 bar, Steueranschluss G 1/8 Zoll.
- Nullstellung geschlossen in der Ausführung Standard.
Technische Daten
| Werkstoff | Messing |
|---|---|
| Ausführung | Standard |
| Nullstellung | geschlossen |
| Anschlussgewinde | G 1" |
| Einbaulänge L [mm] | 80 |
| Betriebsdruck [bar] | 0 - 16 |
| Medientemperatur [°C] | -10 bis +80 |
| Umgebungstemperatur [°C] | -10 bis +60 |
| Steuerdruck | 4 - 10 bar (6 bar optimal) |
| Steueranschluss | G 1/8 Zoll |
| Sitzabdichtung | PTFE |
Einsatzgebiete
In Reinigungs- und Abfüllanlagen sitzt das Ventil mit 80 mm Einbaulänge und der Nullstellung geschlossen in der Leitung.
Normen und Konformität
Der Steuerdruck beträgt 4 bis 10 bar, im Optimum 6 bar, der Steueranschluss ist G 1/8 Zoll. Die Sitzabdichtung besteht aus PTFE.
| Weight | 1.500000 |
|---|---|
| Manufacturer | Fluidics equipment |
| Hersteller-Nr | U 210 MS |
| EAN | 4050571711399 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Standard |
| Werkstoff | Messing |
| Gewinde | G 1 |
| Medientemperatur [°C] | -10 bis +80 |
