Schnellkupplung Multi Cupla MAM-B-1P12, Messing - Nitto Kohki 349826710

An Maschinen und Prüfaufbauten werden Leitungen oft mehrmals am Tag getrennt und wieder verbunden. Die Serie Multi Cupla von Nitto Kohki deckt diesen Bedarf mit 120 Ausführungen ab, wahlweise in Messing, Stahl oder Edelstahl und jeweils als Muffe und als passender Stecker.

• Gehäuse wahlweise aus Messing, Stahl oder Edelstahl (SUS), passend zur Umgebung an der Einbaustelle.
• Dichtungen in NBR oder FKM, sodass die Werkstoffpaarung auf das geförderte Medium abgestimmt werden kann.
• Zu jeder Muffe gehört ein Stecker derselben Baugröße, etwa MALC-4S und MALC-4P, das hält die Ersatzteilhaltung übersichtlich.
• Baugrößen 01, 1, 2, 3, 4, 6 und 8 innerhalb derselben Modellreihe, damit verschiedene Anschlussgrößen im gleichen Kupplungssystem bleiben.
• 120 Artikel in einer Serie, von der einzelnen Kupplung bis zu den Ausführungen der Reihen MAM, MALC, MALS, MALT, MAS und MAT.

Technische Daten laut Herstellerkatalog

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Modelle der Baureihe MULTI CUPLA MAM-B Type

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

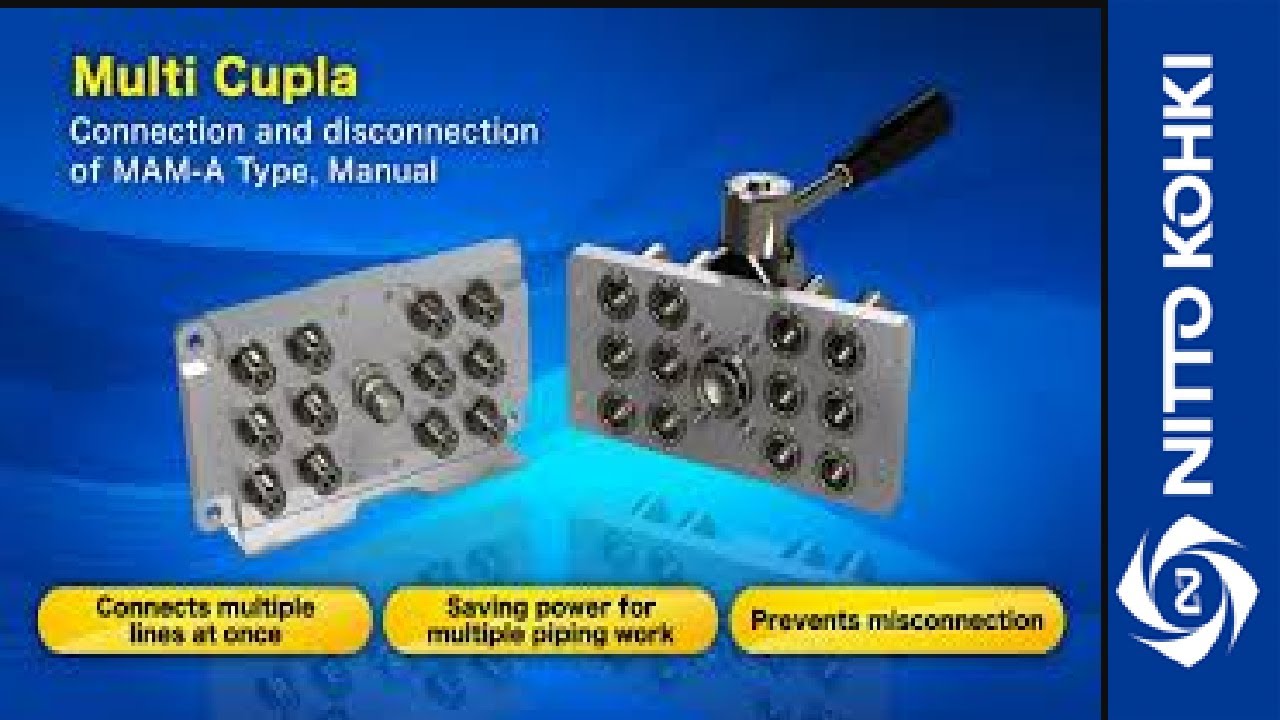

Funktionsprinzip

• Verbindet mehrere Anschlüsse gleichzeitig.
• Einfache Hebelbetätigung von Hand für unkompliziertes Kuppeln und Trennen.
• Die zweistufige Hebelbetätigung verhindert, dass die CUPLA durch plötzliches Lösen abfällt.
• Mit Verriegelungsmechanismus gegen unbeabsichtigtes Trennen.
• Großer Durchfluss, entsprechend dem der SP CUPLA Type A.
• Für jede Größe stehen zwei Plattenausführungen zur Verfügung.
• Automatische Absperrventile in Muffe und Stecker verhindern das Austreten von Medium beim Trennen.
• Die selbstzentrierende Ventilbauart sorgt im getrennten Zustand für die sichere Abdichtung der einzelnen Muffe oder des einzelnen Steckers.

Baureihen im Vergleich

MULTI CUPLA MAM-B Type ist zu wählen, wenn Luft oder Wasser mit 1.0 MPa {10 kgf/cm2} an 6 bis 12 Anschlüssen in einem Arbeitsgang gewechselt wird und beide Hälften beim Trennen dicht sein müssen, denn der zweistufige Handhebel und der Verriegelungsmechanismus leisten das ohne externen Antrieb. Der MAM Type ist einseitig absperrend mit Ventil nur auf der Muffenseite und für 0.7 MPa {7 kgf/cm2} ausgelegt, während der MAM-A Type denselben Betriebsdruck von 1.0 MPa {10 kgf/cm2} und ebenfalls beidseitiges Absperren bietet. Für höhere Drücke kommen der MAS Type und der MAT Type mit 7.0 MPa {71 kgf/cm2} oder der MALC-HSP Type mit 21.0 bis 25.0 MPa {214 bis 255 kgf/cm2} in Betracht.

Werkstoffe und Dichtungen

Einsatzbereiche

• Werkzeug- und Vorrichtungswechsel, bei dem Leitungen regelmäßig getrennt werden
• Prüf- und Messplätze mit wechselnden Aufbauten
• Anlagenmodule, die für Wartung und Umbau schnell abgekoppelt werden
• Einbaustellen in korrosiver Umgebung, für die die Ausführungen in Edelstahl (SUS) vorgesehen sind

Sicherheits- und Einsatzhinweise

• Lesen Sie vor dem Einsatz unbedingt den Sicherheitshinweis (Safety Guide) am Ende dieses Katalogs sowie das den Produkten beiliegende Anleitungsblatt (Instruction Sheet).

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 115. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
