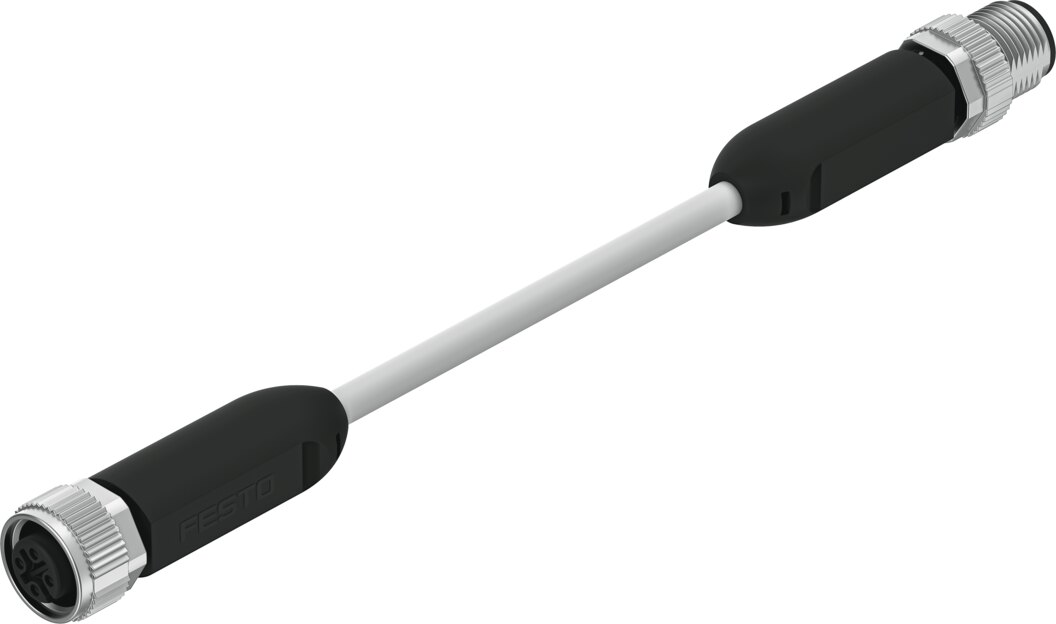

Adapter M12 Dose auf M12 Stecker 0,3 m SASC-F5-A-M12-S - Festo 8156703
Der Adapter SASC-F5-A-M12-S verbindet eine M12-Dose auf der Feldgeräteseite mit einem M12-Stecker zur Steuerungsseite, 5-polig mit 4 belegten Adern. Kabellänge 0,3 m, Schutzart IP65, Spannung 0 bis 30 V DC und AC.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem SASC-F5-A-M12-S lässt sich ein Sensor mit M12-Anschluss (M12x1 A-codiert nach EN 61076-2-101) über ein kurzes Kabelstück an die Steuerungsleitung anschließen.
Merkmale
- Feldgeräteseite Dose, Steuerungsseite Stecker, beide M12x1 A-codiert nach EN 61076-2-101
- Belegung Pin 1 = BN, Pin 3 = BU, Pin 4 = BK, Pin 5 = WH
- Gehäuse TPE-U(PUR), Schutzart IP65
- Umgebungstemperatur -25 bis 85 °C
Einsatz
Die Reinraumtauglichkeit des SASC-F5-A-M12-S ist mit Klasse 4 nach ISO 14644-1 angegeben.
Technische Daten
| Typ | SASC-F5-A-M12-S |
|---|---|
| Festo-Teilenummer | 8156703 |
| Entspricht Norm | EN 61076-2-101 |
| Betriebsspannungsbereich AC | 0 bis 30 V |
| Betriebsspannungsbereich DC | 0 bis 30 V |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Schutzart | IP65 |
| Umgebungstemperatur | -25 bis 85 °C |
| Produktgewicht | 30 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gerade |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit Sechskant SW13 und Längsrändel, drehbar |
| Elektrischer Anschluss 1, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar/nicht drehbar |
| Elektrischer Anschluss 1, Anschlussbelegung | Pin 1 = BN, Pin 2 = WH, Pin 3 = BU, Pin 4 = BK |
| Elektrischer Anschluss 1, Anzeige | ohne |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | gerade |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung mit Sechskant SW13 und Längsrändel, drehbar |
| Elektrischer Anschluss 2, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar/nicht drehbar |
| Elektrischer Anschluss 2, Anschlussbelegung | Pin 1 = BN, Pin 3 = BU, Pin 4 = BK, Pin 5 = WH |
| Elektrischer Anschluss 2, Anzeige | ohne |
| Kabellänge | 0,3 m |
| Biegeradius, feste Kabelverlegung | 14 mm |
| Kabeldurchmesser | 4,5 mm |
| Farbe Gehäuse | schwarz |
| Werkstoffhinweis | FCKW-frei, RoHS konform, cadmiumfrei, halogenfrei, phosphorsäureesterfrei |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Gewicht | 0,034 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SASC-F5-A-M12-S |
| EAN | 4052568629441 |
| Zolltarifnummer | 85444290 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Temperatur (max.) | 85 |
