Im Betrieb hält die Rohrschelle Rohre und Schläuche schwingungsgedämpft am Maschinenrahmen fest. Der entscheidende Kennwert ist der Rohraußendurchmesser von 12 mm. Werkstoff Aluminium, Maße Höhe 32 mm, Breite 30 mm, Anschweißplatte.

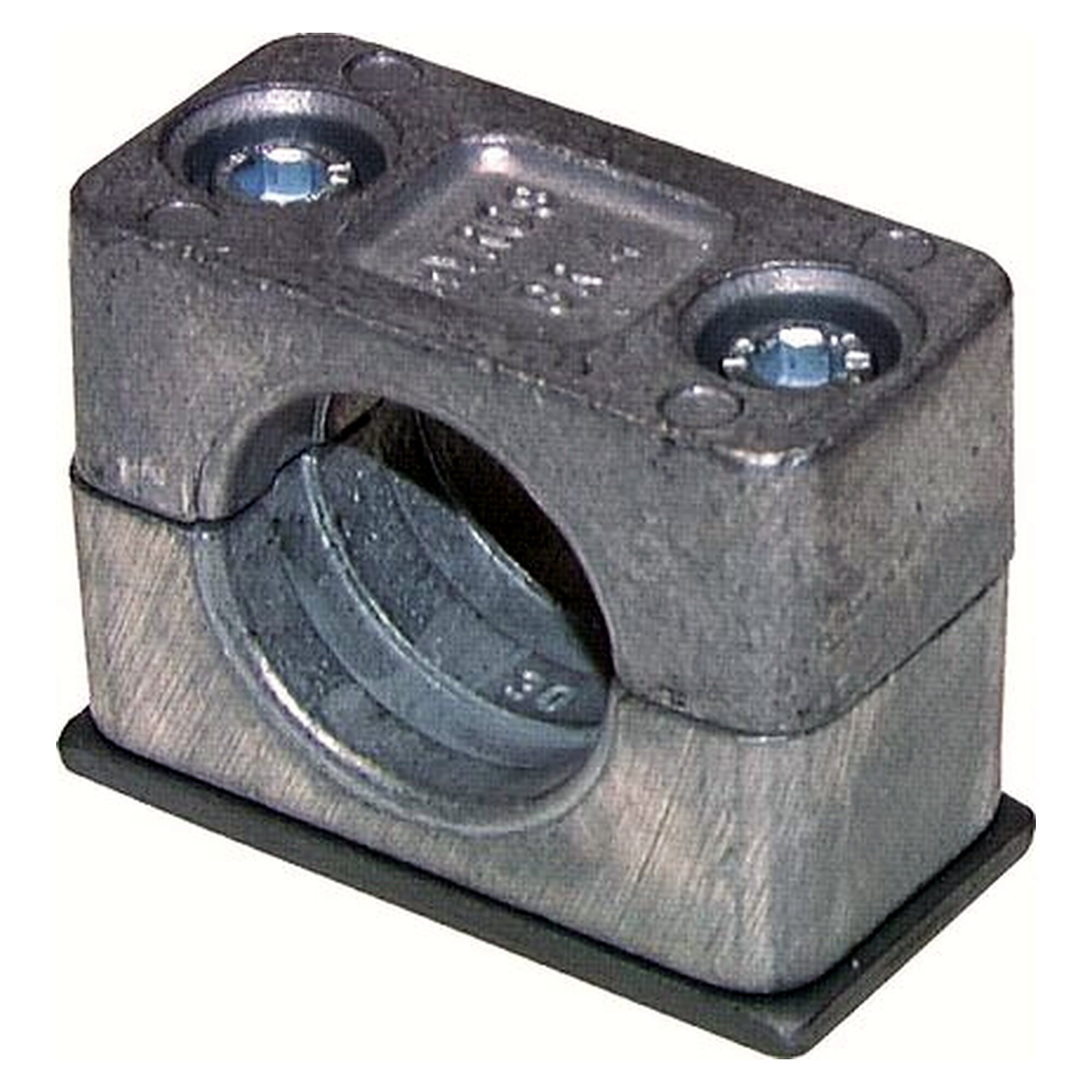

Rohrschelle DIN 3015-1, Baugröße 1, Rohr 12 mm, Aluminium, Anschweißplatte
HYDAC
Originalprodukt
Net price (excl. VAT)
10,12 € inkl. MwSt.
8,50 €
Artikel
FL-005191
Hersteller-Nr.
GR 112 LALU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.GR 112 LALU
EAN4050571329686
Zolltarifnummer76169990
ZustandNeu
Artikel
FL-005191
Häufig zusammen gekauft
-
Dieser Artikel:
8,50 €
-
Rohrschelle DIN 3015-1, Baugröße 5, Rohr 35 mm, Aluminium, Anschweißplatte
16,96 €
-
Rohrschelle DIN 3015-1, Baugröße 0, Rohr 12 mm, Polypropylen, Anschweißplatte
2,22 €
Total price
Diese Rohrschelle hält Rohre und Schläuche schwingungsgedämpft am Maschinenrahmen fest. Hinterlegt ist der Rohraußendurchmesser von 12 mm. Geführt wird die Ausführung mit 32 mm Höhe und 30 mm Breite. Als Werkstoff ist Aluminium angegeben. Geliefert wird die Ausführung mit Befestigung über Anschweißplatte.
Vorteile
- Baugröße 1 der leichten Baureihe nach DIN 3015-1 für Rohre mit 12 mm Außendurchmesser.
- Zweiteiliger Klemmkörper aus Aluminium mit 32 mm Höhe und 30 mm Breite.
- Das Maß a3 von 36 mm legt den Abstand an der Trageinheit fest.
- Der Kunststoffkörper nimmt Schwingungen des Rohres auf und verhindert Scheuerstellen am Rohr mit 12 mm Außendurchmesser.
- Metallteile aus Stahl blank oder Stahl verzinkt, Schrauben aus Stahl verzinkt.
Technische Daten
| Ausführung | Aluminium-Schelle mit Anschweißplatte |
|---|---|
| Baugröße | Baugröße 1, leichte Baureihe |
| Rohrdurchmesser außen [mm] | 12 |
| Höhe H [mm] | 32 |
| Breite B [mm] | 30 |
| Maß a1 [mm] | 20 |
| Maß a2 [mm] | 36 |
| Maß a3 [mm] | 36 |
| Maß S [mm] | 3 |
| Werkstoff Klemmkörper | Aluminium |
| Werkstoff Metallteile | Stahl blank oder Stahl verzinkt |
| Werkstoff Schrauben | Stahl verzinkt |
Einsatzgebiete
Im Hydraulikaggregat und am Maschinenrahmen führt die Schelle der Baugröße 1 Rohre mit 12 mm Außendurchmesser und hält sie auf Abstand zum Blech.
Normen und Konformität
Baugröße 1, Höhe 32 mm und Breite 30 mm folgen der leichten Baureihe nach DIN 3015-1.
| Weight | 0.085000 |
|---|---|
| Manufacturer | Hydac |
| Hersteller-Nr | GR 112 LALU |
| EAN | 4050571329686 |
| Zolltarifnummer | 76169990 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Aluminium-Schelle mit Anschweißplatte |
| Rohrdurchmesser (außen) [mm] | 12 |
| Norm | DIN 3015-1 |
