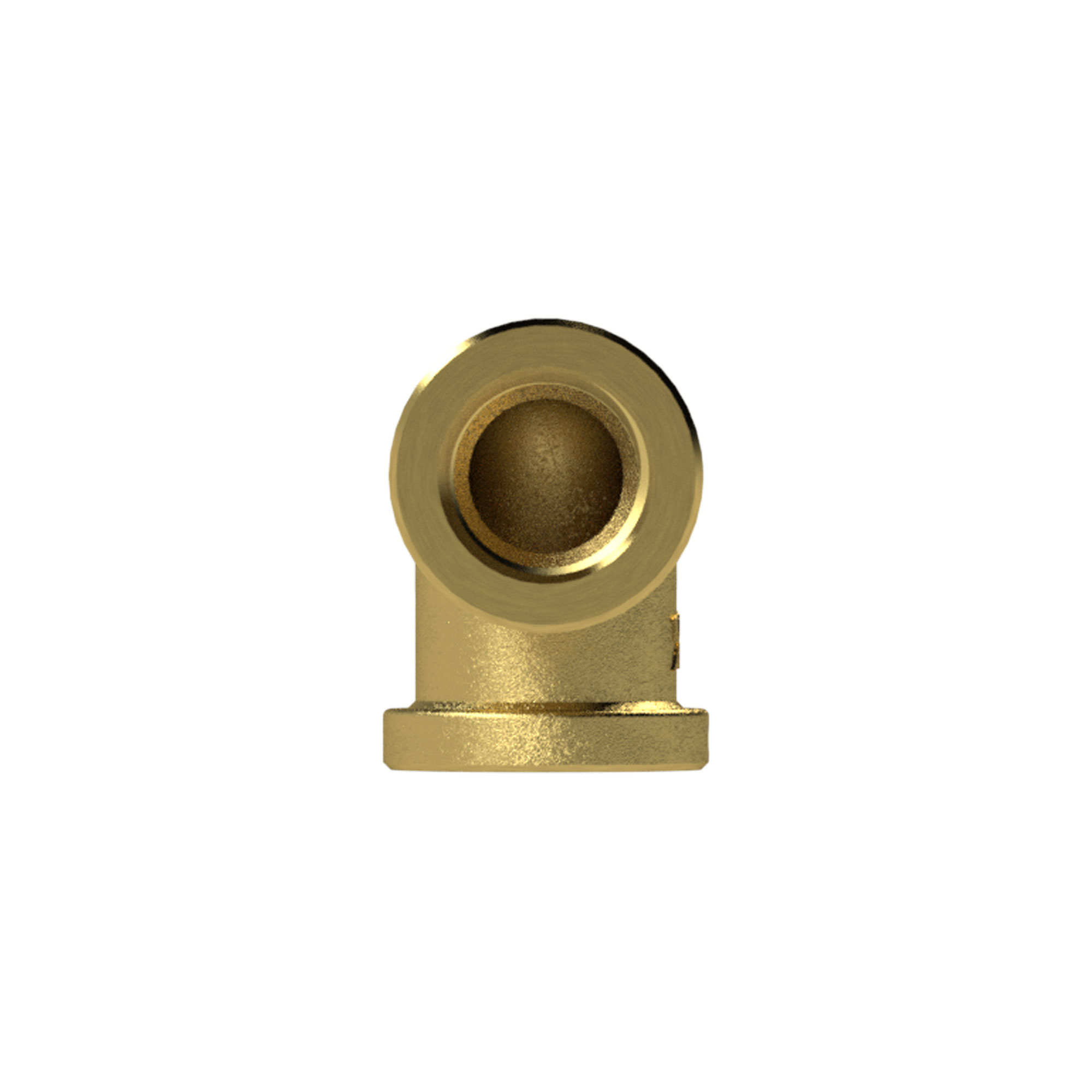

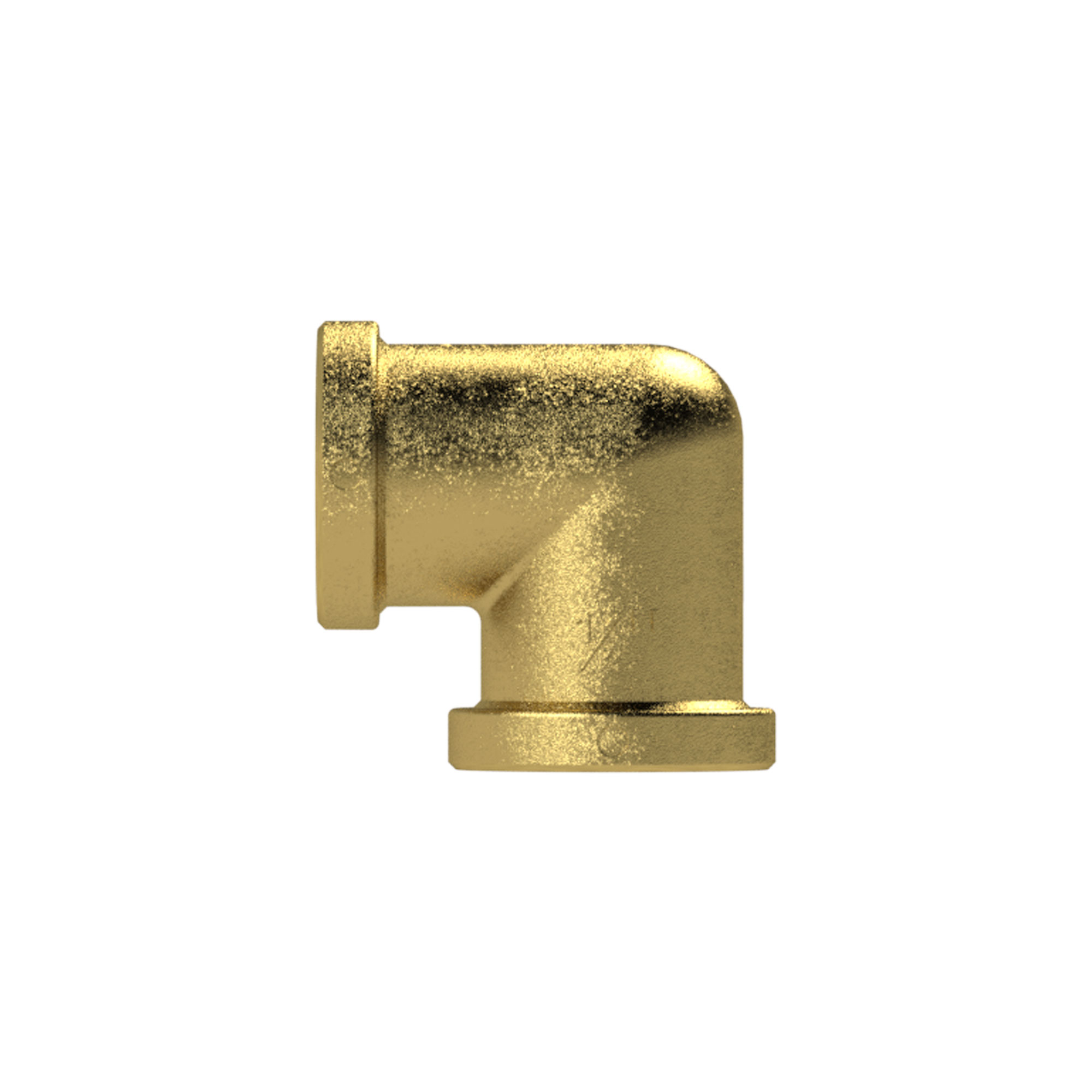

Winkelstück, 90°, innen/innen, G11/4, Druck 16 bar, Messing blank - Riegler 194105

Winkelstück, 90°, innen/innen, G 1 1/4, Betriebsdruck max. 16 bar, Betriebstemperatur max. 120 °C, Messing blank

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über Winkelstücke

Winkelstücke lenken eine Leitung um 90 Grad um, wenn für einen Rohrbogen kein Platz ist oder ein Anschluss seitlich abgehen muss. Die Gruppe deckt Gewinde von G 1/8 bis G 1 ab und ist je nach Ausführung für Betriebsdrücke bis 150 bar ausgelegt. Damit lassen sich Armaturen, Messstellen und Geräteanschlüsse dicht an der Maschine anbinden.

Worauf es bei der Auswahl ankommt

• Entscheidend ist die Gewindepaarung. Angeboten werden innen/innen, innen/außen und außen/außen, mit Gewinde 1 von G 1/8 IG bis G 1 IG beziehungsweise Rp 1/8 IG bis Rp 1 IG.
• Zylindrische Innengewinde tragen die Bezeichnung G oder Rp, kegelige Außengewinde die Bezeichnung R. Die Kombination Rp mit R ist die im Rohrleitungsbau übliche Paarung, bei Gewinde 2 stehen dafür R 1/8 AG bis R 1 AG bereit.
• Wo sich Gewinde 1 und Gewinde 2 in der Größe unterscheiden, übernimmt das Winkelstück zugleich die Reduzierung und ersetzt ein zusätzliches Bauteil.
• Der maximale Betriebsdruck reicht von 16 bis 150 bar. Der Wert ist je Ausführung unterschiedlich und sollte gegen den Anlagendruck geprüft werden.
• Die maximale Betriebstemperatur liegt je nach Artikel zwischen 120 und 175 °C und begrenzt den Einsatz in warmen Medien.

Typische Einsatzbereiche

• Umlenkung in Druckluftverteilungen, wenn der Abgang direkt an der Wand oder am Rahmen sitzt
• Anbindung von Manometern und Messstellen, die seitlich aus der Leitung geführt werden
• Anschlüsse an Wartungseinheiten und Armaturen mit begrenztem Einbauraum
• Leitungsführung im Anlagenbau, wo eine Gewindegröße auf eine andere wechselt
• Hydraulikkreise im mittleren Druckbereich, für die die Ausführungen bis 150 bar vorgesehen sind

Belegt sind maximale Betriebsdrücke bis 150 bar und Betriebstemperaturen bis 175 °C, gefertigt wird in Italien und China. Die Gruppe umfasst 91 Artikel mit Innen- und Außengewinden von G 1/8 bis G 1.
