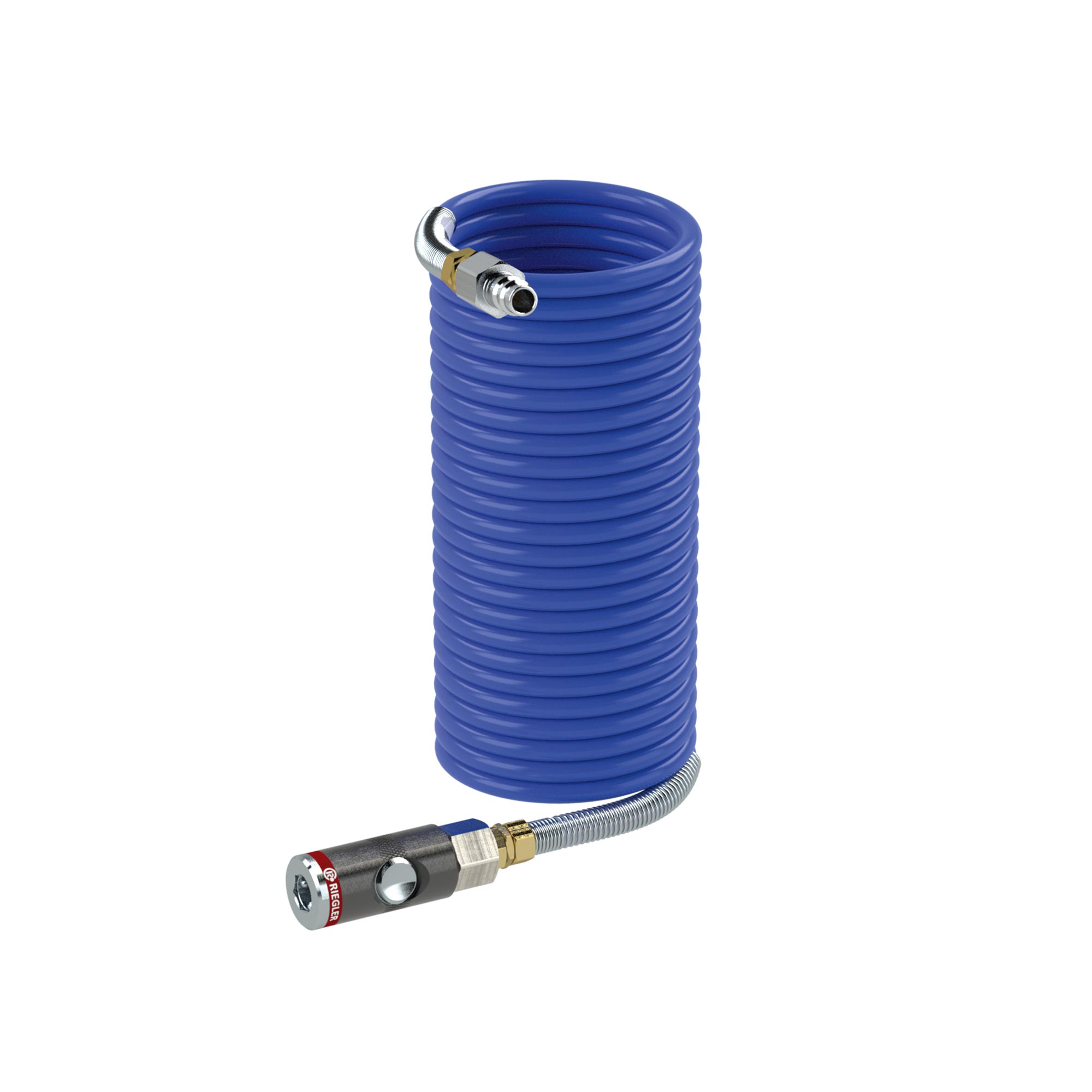

Spiralschl.-Kupplung-Set, Sicherheitskuppl., PA, ø 8x6, 2,5 m - Riegler 158138

Spiralschlauch-Kupplung-Set, Sicherheitskupplung NW 7,4, Polyamid, Schlauch-ø 8x6, PN bei 23 °C max. 12 bar, Länge 2,5 m Für den sicheren und effektiven Durchfluss. Platzsparend durch kleine Windungen, leichte Handhabung durch geringes Gewicht. Nicht geeignet für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 39173300
• Ursprungsland: CN

Über Spiralschläuche

Spiralschläuche führen Druckluft zu beweglichen Arbeitsplätzen und ziehen sich nach dem Loslassen wieder zusammen, sodass keine Schlaufe auf dem Boden liegt und niemand darüber stolpert. Der Betriebsdruck der Gruppe liegt bei 10 bis 16 bar, der Betriebstemperaturbereich reicht von -40 °C bis 100 °C. Ein Teil der Artikel kommt als fertiges Set mit Blaspistole und eingebundener Kupplung.

Worauf es bei der Auswahl ankommt

• Anschlussart: Die Kombinationen reichen von Standardkupplung NW 7,2 mit Nippel NW 7,2 über Druckknopf-Sicherheitskupplung NW 7,4 bis zu Stahlkupplung NW 7,8. Sicherheitskupplungen entlüften den Schlauch vor dem Trennen und sind an handgeführten Werkzeugen die sinnvollere Wahl.
• Gewinde: Für die feste Einbindung stehen G 1/4 AG und G 3/8 AG sowie kegelig R 1/8 AG, R 1/4 AG und R 3/8 AG zur Verfügung.
• Betriebsdruck: Die Baureihe ist mit 10 bis 16 bar maximalem Betriebsdruck ausgewiesen, zusätzlich ist je Artikel der Betriebsdruck max. bei 23 °C angegeben. Bei warmer Umgebung ist dieser Wert der maßgebliche.
• Temperatur: Betriebstemperatur min. -40 °C bis 0 °C und max. 50 °C bis 100 °C, bei einem Teil der Artikel zusätzlich die Mediumstemperatur von -20 °C bis 60 °C. Für Außen- und Kaltbereiche zählt der untere Wert.
• Arbeitslänge und Bauform: Arbeitslänge max., Windungen und Spiral-Ø außen bestimmen Reichweite und Rückholkraft. Ein weit gewickelter Schlauch reicht weiter, hängt aber stärker durch.

Typische Einsatzbereiche

• Versorgung von Druckluftwerkzeugen an Montage- und Prüfplätzen
• Ausblas- und Reinigungsarbeiten mit Blaspistole in Werkstatt und Fertigung
• Bewegliche Anschlüsse an Handhabungsgeräten und Robotern, wo der Schlauch mitgeführt wird
• Deckenabhängungen über Arbeitstischen, damit die Leitung nicht am Boden liegt
• Fahrzeugwerkstätten und Reifenservice mit häufig wechselnder Arbeitsposition

Die Gruppe umfasst 131 Artikel, darunter Schläuche aus Polyurethan und Polyamid sowie gewebeverstärkte Ausführungen für höhere Drücke. Gefertigt wird in Italien, Schweden, den USA, Taiwan und China.
